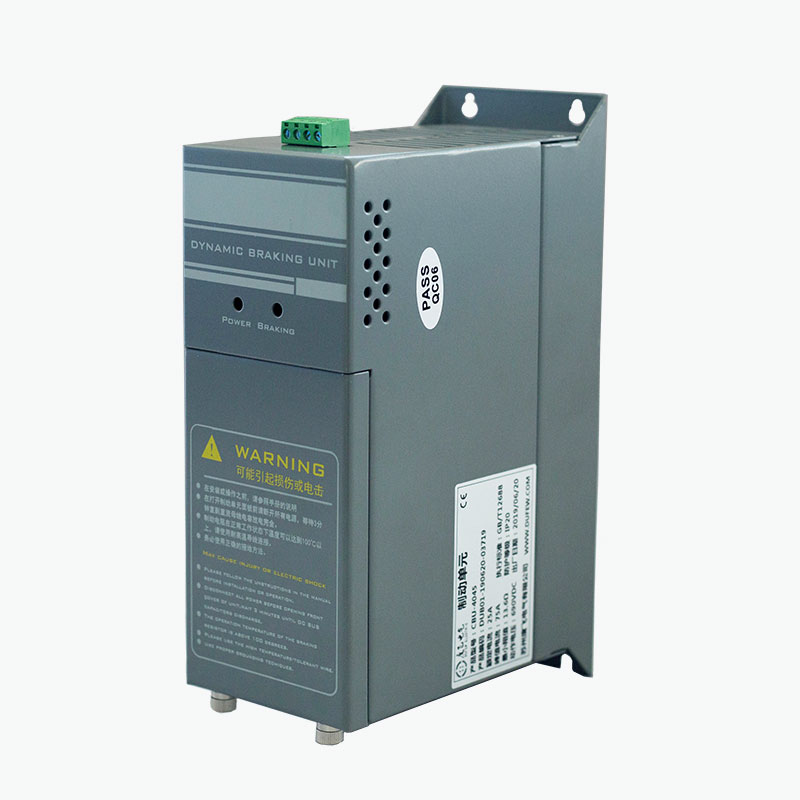

DufewmenyediakanHelikopter Pengeremansebagai solusi pengereman dinamis eksternal untuk penggerak frekuensi variabel (VFD), membantu mengontrol tegangan bus DC ketika motor beroperasi sebagai generator selama perlambatan cepat atau perombakan beban. Dirancang untuk sistem penggerak 220V, 380V, dan 690V, Seri CBU dapat dikonfigurasi sesuai dengan daya pengereman, siklus kerja, tegangan bus DC, spesifikasi resistor, dan persyaratan pemasangan.
Helikopter pengereman adalah komponen peralihan utama dalam sistem pengereman dinamis. Ketika motor melambat, energi regeneratif dapat mengalir kembali ke bus DC VFD dan menyebabkan tegangan naik. Jika energi ini tidak dikontrol dengan benar, drive mungkin mengalami perlindungan tegangan berlebih atau pemadaman yang tidak terkendali. Helikopter pengereman memantau tegangan bus DC dan dengan cepat mengalihkan sirkuit IGBT untuk mentransfer kelebihan energi ke resistor pengereman, yang kemudian diubah menjadi panas. Artikel ini menjelaskan cara kerja helikopter pengereman, parameter teknis utamanya, kriteria pemilihan, aplikasi, fungsi perlindungan, dan pertimbangan pemasangan.
Daftar isi
- Apa itu Helikopter Pengereman?
- Bagaimana Cara Kerja Helikopter Pengereman?
- Parameter Teknis Apa yang Penting?
- Bagaimana Seharusnya Anda Memilih Helikopter Pengereman?
- Dimana Brake Chopper Digunakan?
- Helikopter Pengereman vs. Resistor Pengereman
- Fungsi Perlindungan Apa yang Penting?
- Pertimbangan Instalasi dan Komisioning
- Pertimbangan Manufaktur dan Kualitas
- Pertanyaan yang Sering Diajukan
Apa itu Helikopter Pengereman?
Helikopter pengereman adalah perangkat switching elektronik yang digunakan dalam rangkaian perantara DC pada penggerak frekuensi variabel. Tujuan utamanya adalah untuk mengontrol kenaikan tegangan bus DC yang disebabkan oleh energi regeneratif.
Selama pengoperasian motor normal, energi listrik diubah menjadi energi mekanik. Namun, ketika beban inersia tinggi melambat, motor untuk sementara dapat beroperasi sebagai generator. Energi mekanik kemudian diubah kembali menjadi energi listrik dan ditransfer ke bus DC. Energi regeneratif ini meningkatkan tegangan DC link.
Helikopter pengereman menyediakan jalur terkontrol untuk kelebihan energi ini. Ketika tegangan bus DC mencapai ambang batas pengereman yang telah ditentukan, rangkaian switching IGBT pada perajang akan menyala dan mengarahkan energi ke resistor pengereman eksternal. Resistor mengubah energi listrik menjadi panas, membantu menjaga bus DC dalam rentang pengoperasian yang sesuai.
Oleh karena itu, helikopter pengereman tidak membuang energi secara mandiri. Sebaliknya, ia mengontrol kapan dan bagaimana resistor pengereman dihubungkan ke bus DC.
Bagaimana Cara Kerja Helikopter Pengereman?
Prinsip pengoperasiannya didasarkan pada pemantauan tegangan bus DC otomatis dan peralihan elektronik cepat. Proses lengkapnya dapat diringkas sebagai berikut:
- Deselerasi motorik:VFD memerintahkan motor untuk mengurangi kecepatan.
- Operasi regeneratif:Motor untuk sementara bertindak sebagai generator.
- Tegangan bus DC naik:Energi listrik regeneratif kembali ke tautan DC drive.
- Deteksi ambang batas:Helikopter pengereman mendeteksi bahwa tegangan bus DC telah mencapai tingkat operasi yang dikonfigurasi.
- Peralihan IGBT:Rangkaian switching menghantarkan dan menyediakan jalur ke resistor pengereman.
- Disipasi energi:Resistor pengereman mengubah kelebihan energi listrik menjadi panas.
- Matikan:Ketika tegangan bus DC turun di bawah ambang pelepasan, perajang akan mati.
Siklus peralihan ini dapat berulang dengan cepat selama pengereman. Hasilnya adalah disipasi energi regeneratif yang terkendali tanpa memerlukan pengontrol eksternal terpisah untuk pemantauan tegangan dasar.
Untuk aplikasi dengan pengereman yang sering atau energi regeneratif yang tinggi, perajang pengereman eksternal dapat sangat berguna ketika kapasitas pengereman internal VFD tidak mencukupi.
Parameter Teknis Apa yang Penting?
Memilih helikopter pengereman hanya berdasarkan tenaga motor dapat mengakibatkan sistem pengereman tidak sesuai. Kondisi regeneratif aktual, tegangan bus DC, frekuensi pengereman, karakteristik resistor, dan siklus kerja semuanya harus dievaluasi.
| Parameter | Referensi Seri CBU Dufew | Signifikansi Rekayasa |
|---|---|---|
| Tegangan Sistem | 220VAC / 380VAC / 690VAC | Menentukan kelas tegangan drive dan bus DC yang berlaku |
| Tegangan Pengereman 220V | DC340 / 360 / 380 / 400 / 420V ±10V | Memberikan ambang pengereman yang dapat dipilih untuk sistem yang kompatibel |
| Tegangan Pengereman 380V | DC630 / 660 / 690 / 730 / 760V ±10V | Cocok dengan konfigurasi drive kelas 380V yang berbeda |
| Tegangan Pengereman 690V | DC1140V ±10V | Dirancang untuk sistem penggerak kelas 690V yang kompatibel |
| Metode Pengendalian | Pemantauan tegangan bus DC otomatis | Memungkinkan helikopter merespons kondisi regeneratif secara otomatis |
| Respon Paralel | ≤1ms | Mendukung peralihan terkoordinasi dalam konfigurasi paralel |
| Suhu Mulai Kipas | Kira-kira. 45°C | Membantu mengelola panas selama beban pengereman yang lebih tinggi |
| Perlindungan Suhu Berlebih | Kira-kira. 85°C | Memberikan perlindungan termal untuk sirkuit pengereman |
| Peringkat Perlindungan | IP20 atau lebih tinggi | Menunjukkan tingkat perlindungan enklosur dari konfigurasi yang berlaku |
| Standar yang Berlaku | GB/T 12668 | Mendukung kepatuhan teknis untuk peralatan terkait drive yang berlaku |
Tegangan akhir, model, konfigurasi kelistrikan, dan kapasitas pengereman harus selalu dikonfirmasikan terhadap VFD spesifik dan persyaratan aplikasi.
Bagaimana Seharusnya Anda Memilih Helikopter Pengereman?
Pemilihan profesional dimulai dengan kondisi pengereman, bukan sekadar mencocokkan helikopter dengan daya pengenal motor. Sistem yang sering menghentikan motor kecil dapat menghasilkan kondisi termal yang lebih menuntut dibandingkan motor besar yang hanya mengerem sesekali.
Faktor pemilihan utama meliputi:
- Tegangan sistem penggerak:Konfirmasikan bahwa kelas tegangan perajang sesuai dengan sistem VFD.
- Tenaga motorik:Gunakan rating motor sebagai referensi untuk ukuran sistem secara keseluruhan.
- Beban inersia:Beban inersia tinggi umumnya menghasilkan lebih banyak energi regeneratif selama perlambatan cepat.
- Waktu perlambatan:Waktu berhenti yang lebih singkat dapat meningkatkan daya pengereman seketika.
- Frekuensi pengereman:Siklus pengereman yang berulang meningkatkan tekanan termal.
- Resistor pengereman:Nilai resistansi, peringkat daya, dan siklus kerja harus kompatibel dengan perajang.
- Suhu sekitar:Temperatur lingkungan yang lebih tinggi dapat mengurangi kapasitas termal yang tersedia.
- Ventilasi kabinet:Aliran udara yang memadai dan jarak pemasangan sangat penting untuk pembuangan panas.
- Operasi paralel:Beberapa helikopter dapat dipertimbangkan bila kebutuhan pengereman melebihi kapasitas satu unit.
Untuk evaluasi teknik, informasi yang berguna mencakup model VFD, rating motor, jenis beban, waktu perlambatan yang diperlukan, frekuensi pengereman, spesifikasi resistor yang ada, dan siklus kerja yang diharapkan.
Dimana Brake Chopper Digunakan?
Helikopter pengereman dapat diterapkan secara luas pada sistem penggerak industri di mana perlambatan cepat, inersia tinggi, atau perombakan beban dapat mengembalikan energi yang signifikan ke bus DC.
| Aplikasi | Persyaratan Pengereman Khas |
|---|---|
| Lift | Mengontrol energi regeneratif selama perjalanan ke bawah dan perlambatan cepat |
| Peralatan Pengangkat | Menangani energi regeneratif yang dihasilkan saat menurunkan beban |
| derek | Mendukung pengereman dinamis pada pengangkatan dan beban inersia tinggi |
| Sentrifugal | Mengelola energi yang dihasilkan selama penghentian cepat |
| Konveyor | Mengontrol tegangan bus DC ketika beban bergerak menghasilkan energi regeneratif |
| Mesin Tekstil | Mendukung siklus akselerasi dan deselerasi yang sering |
| Mesin Kertas | Membantu mengelola kebutuhan pengereman dinamis dalam produksi berkelanjutan |
| Peralatan Mesin | Mendukung penghentian cepat dan perlambatan terkendali |
| Mesin Cuci Industri | Menangani siklus pengereman berulang |
Helikopter Pengereman vs. Resistor Pengereman
Kesalahpahaman yang umum terjadi adalah bahwa pemotong rem dan resistor rem mempunyai fungsi yang sama. Pada kenyataannya, keduanya merupakan komponen yang saling melengkapi dalam sistem pengereman dinamis.
| Komponen | Fungsi Utama |
|---|---|
| Bus DC | Menyediakan sambungan listrik antara VFD dan sirkuit pengereman |
| Helikopter Pengereman | Mengontrol kapan energi regeneratif ditransfer dari bus DC |
| Resistor Pengereman | Mengubah energi listrik yang ditransfer menjadi panas |
Oleh karena itu, helikopter bertindak sebagai pengontrol peralihan, sedangkan resistor bertindak sebagai elemen disipasi energi. Kedua komponen tersebut harus disesuaikan dengan sistem penggerak dan siklus kerja pengereman.
Fungsi Perlindungan Apa yang Penting?
Karena sirkuit pengereman dapat menangani energi listrik dan panas yang besar, fungsi proteksi penting untuk operasi industri yang andal. Tergantung pada konfigurasi yang dipilih, Dufew CBU Series dapat menggabungkan beberapa fungsi perlindungan.
- Perlindungan tegangan lebih bus DC
- Perlindungan hubung singkat sirkuit pengereman
- Perlindungan suhu berlebih
- Perlindungan kesalahan kipas pendingin
- Keluaran relai kesalahan
Relai gangguan dapat memberikan sinyal ke sistem kontrol eksternal ketika kondisi gangguan tertentu terjadi. Hal ini dapat membantu mengintegrasikan sirkuit pengereman ke dalam otomasi industri dan strategi perlindungan yang lebih luas.
Pertimbangan Instalasi dan Komisioning
Pemasangan yang benar sangat penting untuk keselamatan kelistrikan dan kinerja pengereman. Sebelum mengoperasikan helikopter pengereman, teknisi harus memverifikasi keseluruhan sirkuit pengereman daripada memeriksa helikopter secara terpisah.
- Pastikan kelas tegangan perajang cocok dengan sistem penggerak.
- Verifikasi polaritas bus DC sebelum koneksi.
- Periksa resistansi resistor pengereman dan rating daya.
- Pastikan semua terminal terhubung dengan benar dan dikencangkan dengan aman.
- Sediakan ventilasi yang cukup dan jarak pemasangan.
- Pisahkan kabel daya dari kontrol sensitif dan kabel sinyal jika perlu.
- Hubungkan rangkaian relai kesalahan bila diperlukan oleh arsitektur kontrol.
- Lakukan inspeksi kelistrikan sebelum memberi energi pada sistem.
Pendinginan udara paksa penting untuk aplikasi yang melibatkan frekuensi pengereman tinggi atau daya pengereman yang besar. Kinerja termal sebenarnya bergantung pada daya pengereman, siklus kerja, suhu sekitar, ventilasi kabinet, jarak pemasangan, dan frekuensi pengoperasian.
Pemasangan dan commissioning harus diselesaikan oleh personel kelistrikan yang berkualifikasi sesuai dengan dokumentasi produk dan persyaratan kelistrikan yang berlaku.
Pertimbangan Manufaktur dan Kualitas
Untuk pelanggan industri yang membeli helikopter pengereman dari produsen atau pemasok Tiongkok, kinerja produk harus dievaluasi bersama dengan kemampuan produksi, prosedur pengujian, dokumentasi, dan dukungan teknis.
Dufew Electric memproduksi komponen elektronika daya untuk penggerak industri dan aplikasi kontrol daya, termasuk helikopter pengereman, resistor pengereman, unit pengereman, reaktor, filter, transformator, dan resistor industri.
Tergantung pada konfigurasi produk, kendali mutu dapat mencakup:
- Pemeriksaan material masuk
- Pemeriksaan sambungan listrik
- Pengujian ketahanan isolasi
- Pengujian kekuatan dielektrik
- Beralih verifikasi fungsi
- Verifikasi fungsi perlindungan
- Pemeriksaan kipas pendingin
- Inspeksi terminal dan dimensi
- Inspeksi dan pengemasan produk akhir
Seri CBU diproduksi sesuai dengan persyaratan GB/T 12668 yang berlaku, sementara Dufew Electric mempertahankan sertifikasi ISO dan CE yang relevan dalam sistem kualitas dan kepatuhan produknya. Dokumen sertifikasi khusus dan catatan teknis harus dikonfirmasi sesuai dengan model yang dipilih dan persyaratan proyek.
Pertanyaan Yang Sering Diajukan Tentang Rem Helikopter
1. Apa tujuan utama dari pengereman helikopter?
Helikopter pengereman mengontrol energi regeneratif yang dikembalikan ke bus DC VFD selama operasi perlambatan atau perombakan motor. Ini mengalihkan kelebihan energi ke resistor pengereman untuk membantu mencegah tegangan bus DC yang berlebihan.
2. Apakah pemotong rem menggantikan resistor rem?
Tidak. Kedua komponen tersebut menjalankan fungsi yang berbeda. Helikopter pengereman mengontrol jalur perpindahan, sedangkan resistor pengereman mengubah energi listrik regeneratif menjadi panas. Mereka biasanya dirancang untuk beroperasi bersama.
3. Dapatkah satu helikopter pengereman mendukung aplikasi pengereman berdaya tinggi?
Hal ini tergantung pada daya pengereman yang diperlukan, siklus kerja, tegangan bus DC, konfigurasi resistor, dan model yang dipilih. Jika satu unit tidak mencukupi, beberapa helikopter yang kompatibel dapat dihubungkan secara paralel sesuai dengan desain sistem.
4. Sistem tegangan apa yang dapat didukung oleh Dufew CBU Series?
Seri CBU tersedia untuk sistem penggerak 220V, 380V, dan 690V. Model dan tegangan pengereman yang sesuai harus dipilih sesuai dengan karakteristik bus DC VFD dan aplikasinya.
5. Informasi apa yang harus diberikan saat meminta helikopter pengereman?
Untuk pemilihan teknis yang akurat, berikan model penggerak, tegangan sistem, daya motor, jenis beban, waktu perlambatan, frekuensi pengereman, daya pengereman yang diperlukan, spesifikasi resistor pengereman, siklus kerja, kondisi sekitar, dan persyaratan pemasangan bila tersedia.
Kesimpulan
Sebuah dipilih dengan benarHelikopter Pengeremandapat memainkan peran penting dalam mengendalikan energi regeneratif dan menjaga kestabilan tegangan bus DC dalam aplikasi VFD yang menuntut. Dari elevator dan derek hingga sentrifugal, konveyor, peralatan tekstil, dan peralatan mesin, kombinasi yang tepat antara fungsi pencacah, penghambat pengereman, sistem pendingin, dan perlindungan dapat meningkatkan keandalan pengereman dinamis. Jika Anda sedang mengevaluasi helikopter pengereman untuk sistem penggerak baru atau memerlukan bantuan untuk mencocokkan voltase, daya pengereman, spesifikasi resistor, dan siklus kerja,Hubungi kamiuntuk mendiskusikan persyaratan aplikasi Anda dengan Dufew Electric dan mengidentifikasi konfigurasi yang sesuai.
