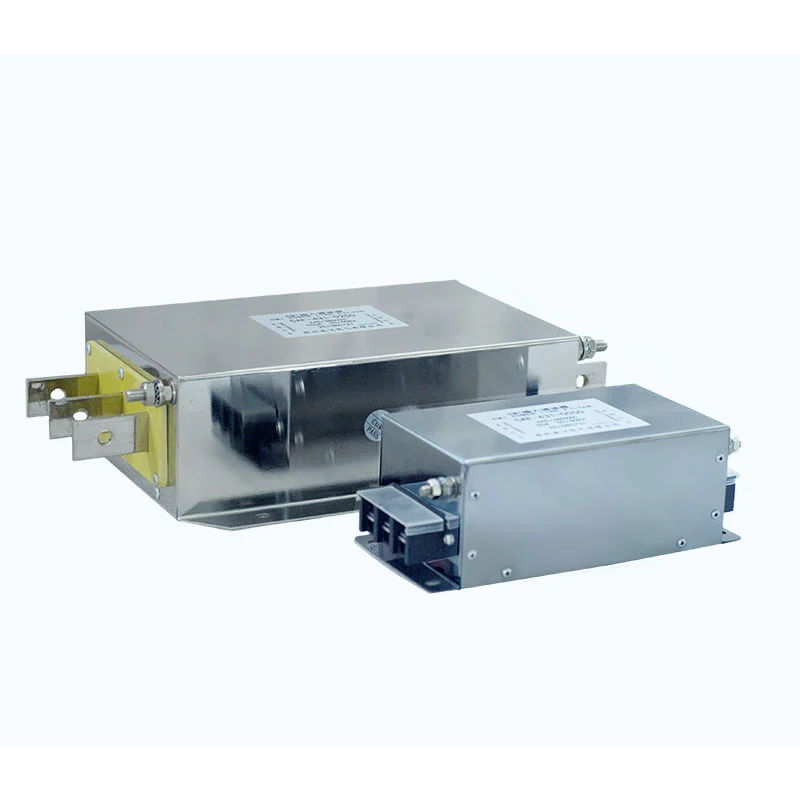

Filter Interferensi Elektromagnetik

Filter Interferensi Elektromagnetik menggabungkan jaringan penyaringan low-pass multi-tahap yang terdiri dari tersedak mode umum, kapasitor X, kapasitor Y, dan resistor.

Tersedak mode umum menggunakan dua konduktor yang dililitkan pada inti magnet yang sama dan memberikan impedansi tinggi terhadap interferensi mode umum. Kapasitor X dihubungkan melintasi konduktor saluran untuk menekan interferensi mode diferensial, sedangkan kapasitor Y dihubungkan antara saluran listrik dan ground untuk menyediakan jalur bagi derau mode umum frekuensi tinggi ke ground.

Komponen-komponen ini bekerja sama untuk memberikan penekanan EMI broadband. Struktur penyaringan multi-tahap dioptimalkan sesuai dengan karakteristik frekuensi interferensi yang biasa ditemui dalam aplikasi penggerak frekuensi variabel.

Spesifikasi Teknis

Keunggulan Produk Utama

- Penekanan Mode Umum dan Mode Diferensial: Jaringan penyaringan dirancang untuk melemahkan interferensi elektromagnetik mode umum dan mode diferensial.

- Penekanan EMI Dua Arah: Filter dapat melemahkan gangguan yang terjadi antara catu daya dan peralatan yang terhubung, membantu mengurangi transmisi kebisingan yang tidak diinginkan di kedua arah.

- Kompatibilitas Aplikasi VFD: Dirancang untuk sistem penggerak frekuensi variabel di mana interferensi elektromagnetik terkait peralihan dan kebisingan konduksi memerlukan penekanan tambahan.

- Penyaringan Multi-Tahap: Kombinasi tersedak mode umum, kapasitor X, kapasitor Y, dan elemen resistif memberikan kinerja pemfilteran multi-tahap.

- Jangkauan Listrik yang Luas: Opsi voltase terukur dari 220VAC hingga 1140VAC dan opsi arus terukur dari 5A hingga 1600A mendukung beragam aplikasi daya industri.

- Desain Arus Kebocoran Rendah: Struktur penyaringan dirancang dengan mempertimbangkan arus bocor dan persyaratan grounding sistem.

- Aplikasi Kabel Panjang: Konfigurasi yang sesuai tersedia untuk sistem VFD yang menggunakan kabel motor panjang, tergantung pada kondisi penggerak, kabel, motor, dan pemasangan sebenarnya.

- Pilihan Khusus: Dufew Electric dapat mengevaluasi tegangan pengenal, arus, frekuensi, panjang kabel, kondisi pemasangan, dan parameter aplikasi lainnya untuk pemilihan produk.

Aplikasi Khas

Filter Interferensi Elektromagnetik cocok untuk aplikasi industri yang mengutamakan kompatibilitas elektromagnetik dan kualitas daya, termasuk:

1. Peralatan industri dengan persyaratan kompatibilitas elektromagnetik yang ketat.

2. Sistem yang menggunakan beberapa VFD dimana interferensi elektromagnetik antar drive perlu dikontrol.

3. Aplikasi input VFD di mana interferensi konduksi atau radiasi dapat mempengaruhi jaringan listrik atau peralatan di sekitarnya.

4. Sistem VFD dipengaruhi oleh gangguan kelistrikan, interferensi harmonik, atau derau elektromagnetik yang berlebihan.

5. Peralatan industri yang memerlukan perlindungan tambahan terhadap operasi abnormal terkait interferensi.

6. Peralatan manufaktur dan otomasi industri.

7. Energi terbarukan dan sistem penyimpanan energi dengan menggunakan peralatan elektronika daya.

8. Sistem penggerak motor dengan kabel yang panjang atau lingkungan elektromagnetik yang menuntut.

Dukungan Rekayasa & Kustomisasi

Memilih Filter Interferensi Elektromagnetik memerlukan lebih dari sekedar pencocokan tegangan dan arus. Filter harus dievaluasi berdasarkan sistem kelistrikan lengkap, konfigurasi peralatan, dan lingkungan pemasangan untuk memastikan bahwa spesifikasi yang dipilih sesuai untuk aplikasi yang dimaksudkan.

Dufew Electric dapat mendukung evaluasi teknis berdasarkan tegangan dan arus pengenal, frekuensi pengoperasian, peringkat daya VFD, interferensi mode umum dan mode diferensial, panjang kabel motor, konfigurasi kabel berpelindung atau tidak berpelindung, kondisi pengardean, ruang pemasangan, persyaratan termal, lingkungan elektromagnetik, dan gambar pelanggan atau spesifikasi teknis.

Untuk proyek yang disesuaikan, pelanggan dapat memberikan spesifikasi kelistrikan, gambar teknis, sampel fisik, informasi peralatan, atau kondisi aplikasi untuk evaluasi teknik. Berdasarkan persyaratan ini, Dufew Electric dapat memasok produk standar atau mengembangkan konfigurasi filter khusus aplikasi.

Panduan Instalasi

1. Konfirmasi Pilihan Produk

Pilih tegangan pengenal filter dan arus pengenal sesuai dengan peringkat daya VFD dan lingkungan elektromagnetik. Sebagai pedoman pemilihan umum, arus pengenal filter dapat dipilih sekitar 1,2--1,5 kali arus pengenal peralatan, tergantung pada aplikasi aktual dan rekomendasi pabrikan. Tegangan pengenal filter harus sesuai dengan tegangan operasi VFD.

2. Periksa Filternya

Periksa penutup apakah ada kerusakan, pastikan terminalnya utuh, dan pastikan tanda dan spesifikasi produk terlihat jelas.

3. Tentukan Posisi Pemasangan

Pasang filter pada titik masuk daya peralatan atau pada sisi masukan sumber interferensi, seperti VFD, dan simpan sedekat mungkin dengan peralatan yang dilindungi.

Saat dipasang pada kabinet kontrol logam, pastikan ada kontak logam-ke-logam yang cukup antara penutup filter dan kabinet untuk mendukung pembuangan panas dan pelindung elektromagnetik.

4. Amankan Filternya

Gunakan lubang pemasangan yang ditentukan untuk memasang filter di dalam kabinet kontrol atau pada pelat pemasangan. Pastikan filter terpasang dengan kuat dan kesesuaian impedansi serta persyaratan grounding telah dipertimbangkan dengan benar.

5. Buat Sambungan Listrik

Hubungkan filter secara seri antara catu daya dan input VFD sesuai dengan diagram pengkabelan. Jangan membalikkan terminal input dan output.

Terminal pembumian harus tersambung dengan baik ke pembumian pelindung. Jaga agar sambungan ground sesingkat mungkin; disarankan panjang konduktor grounding tidak lebih dari 30cm.

6. Pisahkan Kabel Input dan Output

Jangan gabungkan kabel masukan filter dengan kabel sisi beban atau kabel keluaran. Hal ini dapat meningkatkan kopling elektromagnetik antara sisi input dan output dan secara signifikan mengurangi kemampuan filter untuk menekan EMI.

Kabel input dan output harus dirutekan secara terpisah untuk meminimalkan sambungan yang tidak diinginkan.

7. Pengujian Penyalaan

Setelah memastikan bahwa semua koneksi sudah benar, hidupkan sistem dan pantau kondisi pengoperasian VFD. Verifikasi apakah pengurangan interferensi elektromagnetik dan kondisi pengoperasian abnormal yang diharapkan telah tercapai.

Filter EMI Komposit Terintegrasi vs. Filter Sederhana Konvensional

Manufaktur & Jaminan Kualitas

Dufew Electric adalah produsen dan pemasok komponen elektronika daya yang berbasis di Tiongkok, dengan kemampuan manufaktur yang mencakup resistor industri, sistem pengereman, reaktor, filter EMI, filter daya, transformator, dan komponen listrik khusus. Untuk Filter Interferensi Elektromagnetik, produksi dan inspeksi dilakukan sesuai dengan spesifikasi produk, persyaratan teknis yang berlaku, dan persyaratan pelanggan.

Proses manufaktur meliputi pemilihan material, perakitan komponen, pengujian kelistrikan, verifikasi kinerja, pemeriksaan akhir, pengemasan, dan pengiriman. Pemeriksaan kualitas utama mungkin mencakup:

- Verifikasi tegangan dan arus terukur
- Pengujian ketahanan isolasi
- Pengujian kekuatan dielektrik
- Pengujian kinerja listrik
- Inspeksi visual dan dimensi
- Pemeriksaan terminal dan koneksi
- Pemeriksaan produk akhir

Spesifikasi produk dan persyaratan inspeksi dikontrol selama produksi untuk menjaga konsistensi kinerja kelistrikan dan kualitas produk. Catatan pengujian khusus produk dan dokumentasi teknis juga dapat diberikan sesuai dengan persyaratan proyek.

Sertifikasi & Dokumentasi Teknis

Dufew Electric memelihara sertifikasi mutu, dokumentasi produk, dan catatan pengujian yang relevan untuk mendukung evaluasi pelanggan dan persyaratan pengadaan.

Sertifikat dan dokumen teknis yang berlaku dapat diberikan untuk ditinjau sesuai dengan kebutuhan produk, proyek, dan pelanggan tertentu.

Pasokan & Pengiriman Global

Sebagai pemasok komponen elektronika daya di Tiongkok, Dufew Electric mendukung pesanan B2B internasional mulai dari pemilihan produk dan evaluasi sampel hingga produksi, inspeksi, pengemasan, dan pengiriman.

Pengaturan pengiriman yang umum dapat dikoordinasikan menurut volume pesanan, dimensi produk, tujuan, waktu tunggu, dan kebutuhan pelanggan.

Pilihan logistik yang tersedia mungkin termasuk:

- Pengangkutan Laut: Cocok untuk pesanan internasional reguler dan bervolume besar.

- Pengangkutan Udara: Cocok untuk pengiriman mendesak, sampel, dan pesanan volume kecil.

- Pengiriman Ekspres: Cocok untuk sampel teknis dan paket kecil yang memerlukan pengiriman lebih cepat.

- Forwarder yang Ditunjuk Pelanggan: Dufew Electric dapat mengoordinasikan pengiriman dengan penyedia logistik yang ditunjuk pelanggan bila diperlukan.

Kemasan ekspor dapat diatur sesuai dengan struktur produk dan persyaratan transportasi untuk membantu melindungi komponen listrik selama penanganan dan transit internasional.

Mengapa Memilih Dufew Listrik?

Manufaktur Elektronika Daya Profesional

Dufew Electric berfokus pada komponen elektronika daya termasuk resistor, sistem pengereman, reaktor, Filter Interferensi Elektromagnetik, filter daya, dan trafo.

Dukungan Teknis Berbasis Aplikasi

Pemilihan produk dapat dievaluasi berdasarkan parameter kelistrikan, karakteristik VFD, panjang kabel, lingkungan elektromagnetik, kondisi pemasangan, dan persyaratan sistem lainnya.

Kemampuan Produk yang Disesuaikan

Dufew mendukung spesifikasi kelistrikan, konfigurasi, gambar, sampel, dan persyaratan khusus aplikasi yang disesuaikan dengan evaluasi teknik.

Kontrol Kualitas

Manufaktur meliputi pemeriksaan material, perakitan terkontrol, pengujian kelistrikan, pemeriksaan akhir, dan dokumentasi produk sesuai persyaratan yang berlaku.

Pasokan B2B Global

Dufew Electric mendukung produsen peralatan, integrator sistem, distributor, pelanggan OEM, dan pengguna industri dengan pasokan produk dan koordinasi logistik internasional.

Pertanyaan yang Sering Diajukan

Q1: Mengapa Filter Interferensi Elektromagnetik dapat menekan interferensi di kedua arah?

Jaringan penyaringannya melemahkan kebisingan yang tidak diinginkan antara catu daya dan peralatan yang terhubung, membantu mengurangi interferensi elektromagnetik yang masuk dan keluar.

Q2: Apakah filter masih diperlukan jika PKS sudah menggunakan reaktor?

Ya, ketika penekanan EMI tambahan diperlukan. Reaktor terutama mengatasi harmonisa arus dan gangguan daya, sedangkan filter EMI menargetkan kebisingan elektromagnetik. Oleh karena itu mereka dapat saling melengkapi.

Q3: Dapatkah dua konduktor dalam mode umum tersedak menyebabkan korsleting?

Tidak. Konduktor diisolasi secara elektrik dan berbagi inti magnet yang sama. Dalam operasi mode diferensial normal, sebagian besar fluks magnetnya saling menghilangkan.

Q4: Dapatkah kapasitor X dan Y digunakan secara bergantian?

Kapasitor X digunakan pada konduktor saluran untuk derau mode diferensial, sedangkan kapasitor Y digunakan untuk menghubungkan saluran listrik dan ground untuk derau mode umum. Mereka memiliki persyaratan keselamatan dan isolasi yang berbeda.
