Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

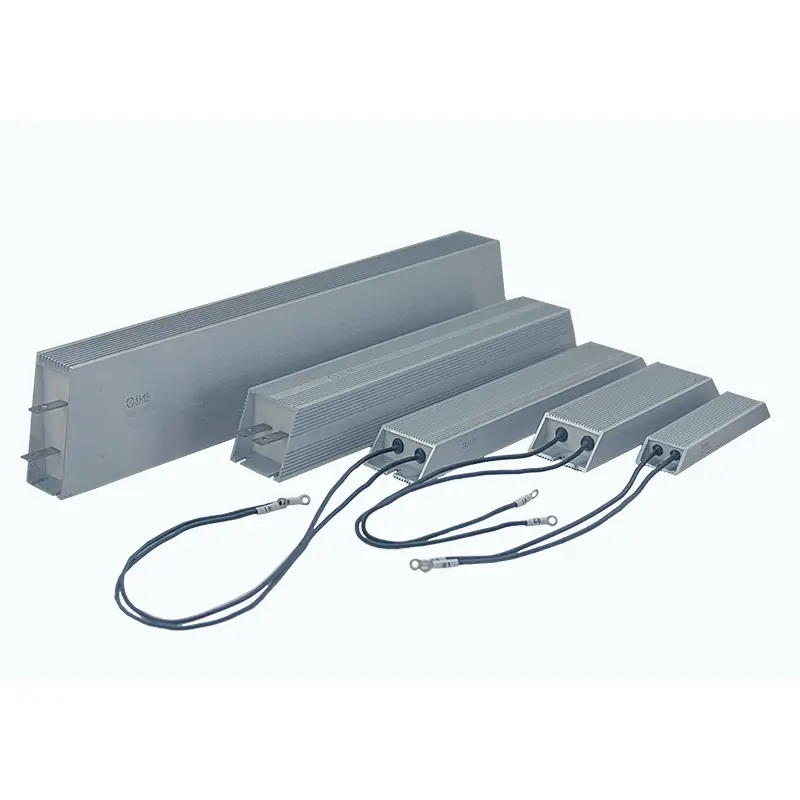

Sistem tenaga industri sering kali beroperasi di bawah beban berat, seringnya pengereman, getaran, dan suhu tinggi. Untuk memastikan pengoperasian yang andal di lingkungan yang menuntut ini, Resistor Berlapis Aluminium Trapesium DUFEW menggabungkan penutup aluminium kokoh dengan struktur termal internal yang dioptimalkan yang secara efisien mentransfer panas sekaligus melindungi elemen resistor dari debu, kelembapan, getaran, dan benturan mekanis.
Elemen resistansi dibuat menggunakan kawat paduan Nikel-Kromium (Ni-Cr) atau Constantan yang dililitkan secara presisi yang dipasang pada inti isolasi suhu tinggi. Setelah isolasi listrik dengan lembaran mika, rakitan dikemas sepenuhnya di dalam wadah aluminium trapesium menggunakan campuran pasir kuarsa kemurnian tinggi dan resin suhu tinggi yang diformulasikan khusus. Struktur ini menciptakan jalur konduksi termal yang efisien, dengan cepat mentransfer panas internal ke sirip pendingin eksternal sekaligus melindungi resistor dari oksidasi dan kontaminasi lingkungan.
Dirancang untuk otomasi industri dan peralatan tugas berat, resistor ini mendukung terminal baja tahan karat dan sambungan kabel timah bersuhu tinggi, memungkinkan pemasangan fleksibel pada sistem pengereman VFD, penggerak servo, lemari kontrol motor, bank beban, peralatan energi terbarukan, dan sistem distribusi tenaga industri.
Tidak seperti resistor aluminium persegi panjang konvensional, rumah trapesium dirancang khusus untuk meningkatkan efisiensi pendinginan dan stabilitas mekanis di lingkungan industri.
Profil trapesium meningkatkan permukaan pendinginan eksternal, memungkinkan panas hilang lebih efisien melalui konveksi alami dan meningkatkan kinerja pengoperasian berkelanjutan.
Elemen resistor tersegel sepenuhnya di dalam wadah aluminium, memberikan ketahanan yang sangat baik terhadap debu, kelembapan, getaran, dan oksidasi sekaligus memperpanjang masa pakai produk.
Basis pemasangan yang lebih luas menawarkan dukungan mekanis yang lebih kuat, mengurangi pergerakan di bawah getaran terus-menerus dan membuat resistor cocok untuk derek, elevator, peralatan mesin, dan peralatan tugas berat lainnya.
Pengisian pasir kuarsa memindahkan panas jauh lebih cepat daripada udara, memungkinkan panas internal mencapai wadah aluminium dengan cepat untuk meningkatkan kinerja pendinginan. Unit pendingin tambahan dapat dipasang bila diperlukan disipasi daya berkelanjutan yang lebih tinggi.
- Perumahan Trapesium yang Dioptimalkan - Permukaan pendinginan yang lebih besar meningkatkan pembuangan panas alami dibandingkan dengan resistor aluminium persegi panjang konvensional.
- Konstruksi Pot Sepenuhnya - Enkapsulasi lengkap melindungi dari debu, kelembapan, getaran, oksidasi, dan guncangan mekanis.
- Konduktivitas Termal Yang Sangat Baik - Pengisian pasir kuarsa dengan cepat mentransfer panas internal ke wadah aluminium, mendukung kepadatan daya yang lebih tinggi.
- Rentang Resistansi Lebar -- Tersedia dari 0,01Ω hingga 120kΩ dengan toleransi resistansi ±3%, ±5%, dan ±10%.
- Kekuatan Mekanik yang Andal - Basis aluminium yang lebar memastikan pemasangan yang aman untuk peralatan yang beroperasi di bawah getaran terus menerus.
- Opsi Koneksi Fleksibel - Tersedia dengan terminal baja tahan karat atau kabel timah bersuhu tinggi untuk kebutuhan pemasangan berbeda.
- Tersedia Manufaktur Khusus - Peringkat daya, nilai resistansi, dimensi, terminal, dan konfigurasi pemasangan dapat disesuaikan untuk proyek OEM.
Resistor Berlapis Aluminium Trapesium cocok untuk sistem industri yang membutuhkan disipasi daya yang andal, kekuatan mekanik yang tinggi, dan stabilitas jangka panjang.
Penggerak frekuensi variabel (VFD), penggerak servo, sirkuit pengereman motor, dan sistem disipasi energi regeneratif.
Derek, elevator, rolling mill, mesin pertambangan, kompresor, dan peralatan lainnya yang beroperasi dalam kondisi getaran dan pengereman yang sering.
Bank beban, pengujian catu daya, sistem pelepasan baterai, simulasi beban dinamis, dan bangku uji industri.
Peralatan penyimpanan energi, inverter fotovoltaik, konverter tenaga angin, peralatan pengisian daya, dan sistem konversi daya.
Lemari listrik, peralatan distribusi, sistem otomasi, dan mesin OEM memerlukan resistor daya yang ringkas, tersegel, dan memiliki keandalan tinggi.
Pemasangan yang tepat sangat penting untuk mencapai kinerja termal optimal dan masa pakai yang lama.
Pastikan nilai resistansi, peringkat daya, volume pengoperasiantage, dan dimensi memenuhi persyaratan peralatan sebelum pemasangan.
Periksa apakah wadah aluminium, terminal, dan lubang pemasangan bebas dari perubahan bentuk, retak, atau kerusakan saat pengiriman.
Pasang resistor dengan kuat menggunakan lubang pemasangan di alasnya. Pastikan permukaan pemasangan rata dan kaku untuk menjaga stabilitas mekanis yang baik.
Untuk aplikasi daya sedang dan tinggi, aplikasikan lapisan tipis senyawa termal antara dasar resistor dan pelat pemasangan atau unit pendingin untuk meningkatkan perpindahan panas.
Hubungkan terminal atau kabel timah dengan aman dan pastikan semua sambungan listrik sudah kencang untuk mencegah hambatan kontak yang berlebihan.
Pasang resistor di lokasi yang berventilasi baik. Untuk lemari listrik tertutup, pendinginan udara paksa direkomendasikan saat beroperasi dengan daya tinggi.
Ukur nilai resistansi sebelum memberi energi pada sirkuit dan pantau suhu pengoperasian selama commissioning awal.
Elemen resistor dibuat secara presisi menggunakan kawat paduan Nikel-Kromium (Ni-Cr) atau Constantan berkualitas tinggi untuk memberikan kinerja listrik yang stabil, kemampuan beban berlebih yang tinggi, dan masa pakai yang lama.
Lapisan insulasi mika yang tahan lama secara elektrik mengisolasi kawat resistansi dari wadah aluminium sekaligus mempertahankan kekuatan dielektrik yang sangat baik di bawah suhu tinggi.
Rongga bagian dalam diisi dengan pasir kuarsa dengan kemurnian tinggi dan resin tahan panas, menciptakan jalur konduksi termal efisien yang dengan cepat mentransfer panas dari elemen resistor ke wadah aluminium.
Penutup aluminium ekstrusi memiliki profil trapesium yang dioptimalkan yang meningkatkan luas permukaan pendinginan dan meningkatkan konveksi udara alami dibandingkan dengan rumah persegi panjang konvensional.
Tersedia dengan terminal baja tahan karat atau kabel timah bersuhu tinggi untuk mengakomodasi berbagai kebutuhan pemasangan dan pengkabelan.
| Kode Model | Keterangan | Contoh |
|---|---|---|
| MOBIL | Seri Resistor Berlapis Aluminium Trapesium | MOBIL |
| 1500W | Nilai Daya | 1500W |
| 27R | Nilai Resistensi | 27Ω |
| J | Toleransi Perlawanan | J = ±5% (Opsional: H = ±3%, K = ±10%) |
| Parameter | Spesifikasi |
|---|---|
| Rentang Daya | 50W--6kW |
| Tegangan Operasi | ≤1200V |
| Rentang Resistensi | 0,01Ω--120kΩ |
| Toleransi Perlawanan | ±3% / ±5% / ±10% |
| Peringkat Perlindungan | IP00 |
| Koefisien Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Tahan Api | UL 94V-2 |
| Standar | GB/T 5792 |
| Ciri | Kondisi Tes | Pertunjukan |
|---|---|---|
| Tegangan Tahan Dielektrik | 2500VAC / 50Hz / 60 detik | Arus Kebocoran ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10× Nilai Daya selama 5 Detik | Tidak Ada Kerusakan yang Terlihat |
| Muat Kehidupan | Operasi Siklik (10 detik HIDUP / 90 detik MATI) | ＞9,000 Jam |
| Tahan Panas Lembab | 40°C ±2°C, 90--95% RH, 100 jam | ΔR ≤ ±(1%R + 0,05Ω) |
| Bersepeda Suhu Cepat | -55°C / 55°C / 155°C, Masing-masing 15 Menit, 5 Siklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Tahan Panas | 350°C selama 2 Jam | Tidak Ada Perubahan Warna atau Kerusakan yang Terlihat |
| Koefisien Suhu | Nilai Beban vs. Ketahanan Dingin | ＜300 ppm/°C |
| Tahan Api | 10× Nilai Daya selama 5 Menit | Tidak Ada Pengapian atau Api Terbuka |
| Ciri | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Terminal | 45N / 30 detik | Tidak Ada Kelonggaran atau Kerusakan Terlihat |
| Ketahanan Getaran | 5--200Hz, 1g, 98m/s² | Tidak Ada Kerusakan Struktural yang Terlihat |
| Ketahanan terhadap Panas Penyolderan | Terminal Direndam dalam Solder 350±5°C selama 3 Detik | ΔR ≤ ±(1%R + 0,05Ω) |
| Penampilan | Inspeksi Visual | Tidak Ada Kerusakan Yang Terlihat, Penandaan Jelas |
| Kemampuan solder | Terminal Direndam dalam Solder 235±5°C selama 5 Detik | Cakupan Solder ≥95% |
| Barang Perbandingan | Resistor Berlapis Aluminium Trapesium | Resistor Bertempat Aluminium Persegi Panjang Konvensional |
|---|---|---|
| Desain Perumahan | Profil trapesium meningkatkan area pembuangan panas dan efisiensi aliran udara | Perumahan persegi panjang standar dengan permukaan pendingin yang lebih kecil |
| Manajemen Termal | Konstruksi berisi kuarsa memindahkan panas dengan cepat ke wadah aluminium untuk suhu pengoperasian yang lebih stabil | Pembuangan panas terutama bergantung pada permukaan wadah, sehingga menghasilkan efisiensi termal yang lebih rendah |
| Stabilitas Pemasangan | Basis yang lebar memberikan stabilitas mekanis yang sangat baik untuk peralatan yang rawan getaran | Basis yang lebih sempit menawarkan ketahanan yang lebih rendah terhadap getaran |
| Perlindungan Lingkungan | Konstruksi yang tertutup rapat tahan terhadap debu, kelembapan, oksidasi, dan kontaminasi mekanis | Penyegelan standar memberikan perlindungan terbatas di lingkungan industri yang keras |
| Kemampuan Resistensi Tinggi | Nilai resistansi tersedia hingga 120kΩ dengan kinerja stabil | Pilihan resistensi tinggi umumnya lebih terbatas |
J: Rumah aluminium trapesium meningkatkan permukaan pendingin eksternal dan meningkatkan aliran udara alami di sekitar resistor. Ini juga menyediakan basis pemasangan yang lebih luas untuk stabilitas mekanis yang lebih baik, sehingga cocok untuk peralatan industri tugas berat.
J: Ya. Enkapsulasi berisi kuarsa secara efisien mentransfer panas internal ke wadah aluminium, memungkinkan resistor menahan siklus pengereman berulang dan beban berlebih jangka pendek sambil mempertahankan kinerja yang andal.
J: Ya. Sakelar termal atau sensor suhu internal opsional dapat diintegrasikan berdasarkan permintaan untuk memberikan perlindungan tambahan terhadap suhu berlebih untuk aplikasi tanpa pengawasan atau kritis terhadap keselamatan.
A: Ya, asalkan semua resistor memiliki spesifikasi yang sama. Ventilasi yang seragam, kabel yang seimbang, dan pembuangan panas yang tepat harus dijaga untuk memastikan distribusi beban yang merata dan keandalan jangka panjang.
- Produsen Resistor Daya Profesional dengan pengalaman bertahun-tahun di bidang elektronika daya industri.
- Kustomisasi OEM & ODM untuk resistansi, peringkat daya, dimensi, terminal, dan opsi pemasangan.
- Kontrol Kualitas Yang Ketat dengan pengujian kelistrikan dan mekanik yang komprehensif sebelum pengiriman.
- Produksi Cepat & Pasokan Stabil untuk model standar dan proyek khusus.
- Dukungan Teknis untuk membantu pelanggan memilih solusi resistor yang paling sesuai untuk aplikasi mereka.
