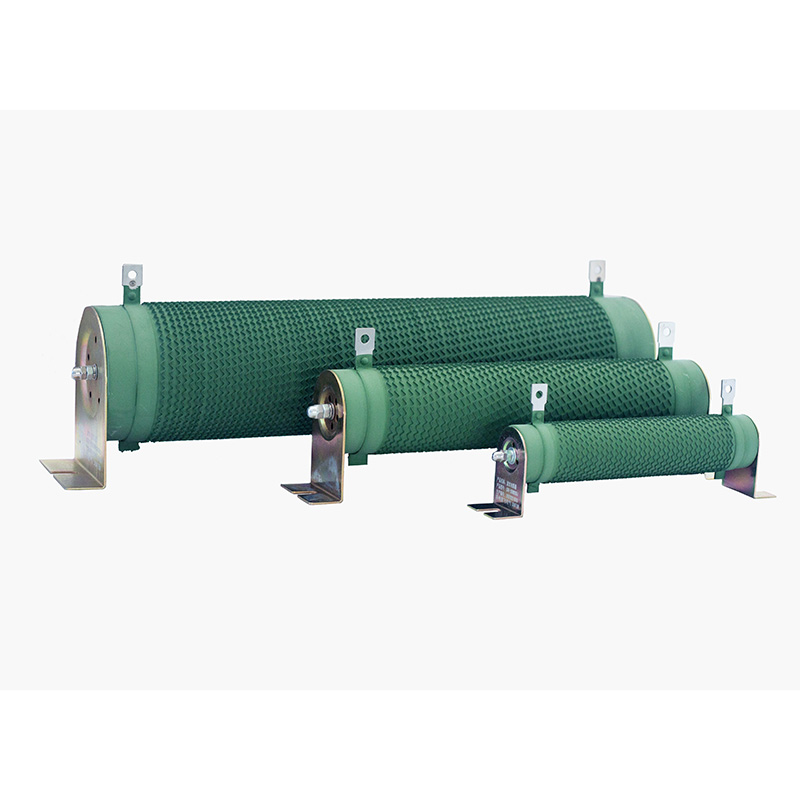

Resistor Bergelombang Seri DUFEW CRR dirancang untuk aplikasi industri yang menuntut, termasuk sistem pengereman VFD, pengujian beban elektronika daya, pengereman dinamis, dan perlindungan sirkuit. Dengan kapasitas daya yang tinggi, pembuangan panas yang sangat baik, dan masa pakai yang lama, produk ini memberikan kinerja yang stabil dan andal di lingkungan pengoperasian yang berat.
Elemen resistif dibuat dari pita paduan nikel-kromium (Ni-Cr) atau konstantan berkualitas tinggi, digulung secara presisi menjadi profil bergelombang dengan peralatan otomatis dan dipasang di tepi ke inti keramik berongga frekuensi tinggi. Terminal ini dipasang dengan aman menggunakan klem baja tahan karat untuk meningkatkan ketahanan getaran dan stabilitas mekanis, sementara terminal baja tahan karat tugas berat memberikan ketahanan korosi yang sangat baik dan sambungan listrik yang andal.
Untuk meningkatkan daya tahan, permukaan resistor dilapisi dengan lapisan isolasi tahan api UL94V-2 yang ramah lingkungan, bebas asap rokok, tidak beracun, tahan oksidasi, dan sangat tahan terhadap kelembapan dan penuaan. Diproduksi sesuai dengan standar GB-5792, produk ini mendukung pemasangan horizontal dan vertikal, memungkinkan integrasi fleksibel ke dalam lemari kontrol listrik atau rakitan resistor mandiri.
| Kode Model | Arti | Keterangan |
| CRR | Seri | Resistor Bergelombang |
| 2500W | Nilai Daya | 2500W |
| 54.4R | Nilai Resistensi | 54,4Ω |
| J | Toleransi Perlawanan | J = ±5% (Opsional: K = ±10%, H = ±3%) |
| Parameter | Spesifikasi |
| Rentang Daya | 50W–10KW |
| Tegangan Operasi | ≤1200V |
| Rentang Resistensi | 0,01Ω–1KΩ |
| Toleransi Perlawanan | ±3% / ±5% / ±10% |
| Peringkat Perlindungan | IP00 |
| Koefisien Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Tahan Api | UL 94V-2 |
| Standar Kepatuhan | GB/T 5792 |
1: Inti Isolasi: Menggunakan tabung keramik berongga frekuensi tinggi yang menawarkan ketahanan suhu tinggi yang sangat baik, kekakuan struktural, dan ketahanan guncangan, memastikan stabilitas elemen resistor dalam kondisi pengoperasian suhu tinggi.
2: Elemen Perlawanan: Menggunakan pita paduan nikel-kromium atau konstantan berkualitas tinggi, ditandai dengan koefisien suhu rendah dan kapasitas beban berlebih yang tinggi. Desain luka tepi bergelombang memaksimalkan luas permukaan pembuangan panas sekaligus meminimalkan induktansi.
3: Pemasangan dan Terminal: Klem baja tahan karat mengamankan pita resistansi untuk mencegah perpindahan atau kelonggaran; terminal terbuat dari baja tahan karat dengan konstruksi menebal dan perawatan permukaan, memastikan ketahanan terhadap korosi, pencegahan karat, dan kemudahan penyambungan.
4: Lapisan Permukaan: Menampilkan lapisan isolasi hijau ramah lingkungan dengan daya rekat kuat dan peringkat tahan api UL94V-2. Ini tahan korosi, bebas asap, tidak beracun, dan tidak berbau, secara efektif melindungi pita resistansi dari oksidasi dan memperpanjang masa pakai.
5: Struktur Keseluruhan: Peringkat daya berkisar dari 50W hingga 10KW, dengan nilai resistansi dari 0,01Ω hingga 1KΩ dan voltase pengoperasian hingga 1200V; struktur pita tepi-luka bergelombang menggabungkan induktansi rendah dengan presisi tinggi.
●Struktur tepi-luka bergelombang menawarkan area pembuangan panas yang besar dan stabilitas termal yang sangat baik
●Inti keramik berongga frekuensi tinggi; tahan suhu tinggi, kuat, dan tahan guncangan
●Kawat resistansi paduan berkualitas tinggi; koefisien suhu rendah (≤300 ppm/°C) dan presisi tinggi
●Kemampuan kelebihan beban jangka pendek yang kuat; menahan daya pengenal 10x selama 5 detik tanpa kerusakan yang terlihat
●Terminal baja tahan karat; koneksi tahan korosi, tahan karat, dan andal
●Lapisan ramah lingkungan; tahan api dan tahan korosi; bebas asap rokok, tidak beracun, dan tidak berbau
●Validasi kinerja yang ketat; sepenuhnya sesuai dengan standar untuk menahan tegangan, panas lembab, dan guncangan termal
●Sesuai dengan standar GB-5792; kualitas yang dapat diandalkan
Resistor pengereman untuk penggerak frekuensi variabel (VFD); resistor pelindung untuk penggerak servo; beban resistif untuk pengujian elektronika daya; resistor pengambilan sampel untuk rangkaian catu daya; resistor pembatas arus untuk penggerak motor; resistor awal; resistor perlindungan sirkuit. Banyak digunakan dalam peralatan di berbagai industri seperti elevator, mesin pelabuhan, rolling mill, crane, winch, mesin cetak injeksi, mesin wire drawing, sentrifugal, mesin tekstil, peralatan percetakan dan pencelupan, stacker-reclaimer, mesin pembuat kertas, peralatan panggung, dan sistem pengujian.
| Karakteristik Listrik | Kondisi Tes | Pertunjukan |
| Tegangan Tahan Dielektrik | 2500VAC / 50Hz / 60 detik | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | Resistansi isolasi ≥100MΩ |
| Kelebihan Beban Waktu Singkat | Nilai daya 10× selama 5 detik | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Tes penyalaan siklik (10 detik aktif, 90 detik mati) | >9.000 jam |
| Panas Basah dalam Keadaan Mantap | 40°C ±2°C, 90%–95% RH, 100 jam | ΔR ≤ ±(1%R + 0,05Ω) |
| Perubahan Suhu yang Cepat | -55°C, 55°C, 155°C, 15 menit pada setiap suhu, 5 siklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Tahan Panas | 350°C / 2 jam | Tidak ada perubahan warna atau kerusakan yang jelas |
| Koefisien Suhu (TCR) | Resistansi di bawah beban terukur dibandingkan dengan resistansi statis | ≤300 ppm/°C |
| Tahan Api | Daya terukur 10× selama 5 menit | Merah membara tanpa nyala api terbuka |
| Karakteristik Mekanik | Kondisi Tes | Pertunjukan |
| Kekuatan Terminal | 45N / 30 detik | Tidak ada kelonggaran atau kerusakan yang terlihat |
| Ketahanan Getaran | 5–200Hz, 1g, 98m/s² | Tidak ada kerusakan yang terlihat pada struktur luar |
| Ketahanan terhadap Panas Penyolderan | Terminal timah direndam dalam solder 350±5℃ selama 3 detik | ΔR ≤ ±(1%R + 0,05Ω); tidak ada kerusakan luar yang terlihat, tanda-tandanya tetap jelas |
| Kemampuan solder | Terminal direndam dalam solder 235±5℃ selama 5 detik | Cakupan solder pada permukaan terminal ≥95% |
| Kriteria Perbandingan | Resistor Bergelombang | Film Karbon Konvensional / Resistor Film Logam |
| Penanganan Daya | Dirancang untuk aplikasi daya tinggi, 50W–10kW; tahan terhadap daya pengenal 10× untuk kelebihan beban berdurasi pendek | Biasanya 0,1–20W; mudah rusak dalam kondisi kelebihan beban |
| Ketahanan Suhu & Kehidupan Pelayanan | Tahan suhu hingga 350°C; masa pakai siklus melebihi 9.000 jam | Ketahanan panas yang lebih rendah; film resistif cenderung menua dan terkelupas pada suhu tinggi yang berkepanjangan |
| Kapasitas Saat Ini | Cocok untuk aplikasi arus tinggi, pengereman motor, pelepasan regeneratif, dan pembuangan beban | Terutama dirancang untuk sirkuit sinyal PCB arus rendah |
| Karakteristik Induktansi | Model standar memiliki induktansi yang lebih tinggi; tersedia versi bergelombang non-induktif | Desain bebas koil dengan induktansi sangat rendah, cocok untuk sirkuit daya rendah frekuensi tinggi |
| Daya Tahan Lingkungan | Inti keramik dengan terminal baja tahan karat memberikan ketahanan getaran dan guncangan yang sangat baik | Struktur film tipis memiliki daya rekat yang lebih lemah dan lebih rentan terhadap kegagalan akibat getaran |
| Efisiensi Biaya | Sangat hemat biaya untuk aplikasi berdaya tinggi; biaya lebih tinggi untuk peringkat daya rendah | Biaya rendah untuk aplikasi berdaya rendah; mahal dan kurang praktis untuk kebutuhan daya tinggi |
Q1: Bagaimana cara memilih resistor dengan peringkat daya yang sesuai?
A: Pilih resistor dengan daya pengenal 1,5 hingga 2 kali konsumsi daya aktual di rangkaian. Selain itu, pertimbangkan penurunan daya karena suhu sekitar; peringkat daya yang lebih tinggi diperlukan untuk lingkungan bersuhu tinggi.
Q2: Apakah normal jika suhu permukaan resistor menjadi sangat tinggi?
A: Resistor Bergelombang DUFEW mengubah energi listrik menjadi panas selama pengoperasian, sehingga suhu permukaan yang tinggi adalah normal. Pastikan lokasi pemasangan memiliki ventilasi yang baik dan bebas dari bahan yang mudah terbakar. Jika suhu terlalu tinggi, periksa kelebihan beban atau pilihan peringkat daya yang terlalu kecil.
Q3: Apa metode pemasangan yang disarankan untuk resistor?
J: Produk mendukung pemasangan horizontal atau vertikal; pemasangan horizontal lebih disukai untuk memfasilitasi pendinginan konveksi alami. Pastikan jarak yang cukup di sekitar badan resistor (umumnya setidaknya diameter resistor) dan hindari memasangnya tepat pada dinding kabinet atau komponen penghasil panas lainnya. Jika beberapa resistor dipasang berdampingan, jarak antara keduanya harus minimal 50mm.
Q4: Berapa tingkat toleransi resistensi untuk seri CRR, dan bagaimana cara memilihnya?
J: Seri DUFEW CRR menawarkan tiga tingkat toleransi: Kelas K (±10%), Kelas J (±5%), dan Kelas H (±3%). Kelas J (±5%) umumnya cukup untuk aplikasi pengereman dan beban industri; untuk pengukuran presisi atau sirkuit pengambilan sampel, Kelas H (±3%) direkomendasikan untuk akurasi yang lebih tinggi.
