Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

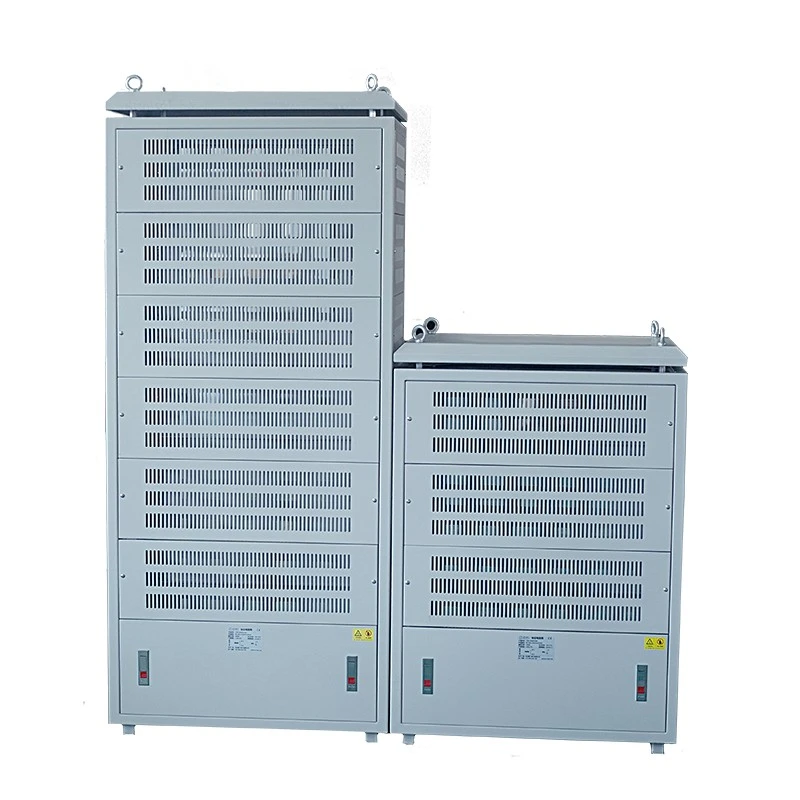

Kabinet Resistor Bergelombang Listrik Dufew adalah rakitan resistor berdaya tinggi yang dipasang di lantai yang dirancang untuk aplikasi yang memerlukan disipasi energi listrik yang stabil dan efisien.
Tidak seperti kotak resistor konvensional, kabinet ini mengadopsi struktur multi-lapis modular, di mana beberapa unit resistor bergelombang dihubungkan melalui batang konduktif baja tahan karat dan busbar tembaga. Desain ini meningkatkan kemampuan ekspansi daya, distribusi panas, efisiensi pemeliharaan, dan keandalan operasional.
Kabinet resistor mendukung:
- Nilai daya: 20KW-500KW
-Tegangan kerja: ≤3000V
-Rentang resistansi: 0,01Ω-1KΩ
- Nilai resistansi khusus dan konfigurasi kabinet
- Opsi pendinginan alami atau pendinginan udara paksa
Kabinet Resistor Bergelombang dirancang untuk sistem pengereman industri yang memerlukan penyerapan energi berkapasitas tinggi dan pengoperasian yang stabil dalam kondisi kerja yang berat. Dengan peringkat daya dari 20KW hingga 500KW, produk ini cocok untuk sistem inverter tegangan menengah dan tinggi, siklus pengereman yang sering, dan aplikasi pelepasan energi tinggi.
Sambungan busbar tembaga yang diperkuat meningkatkan kemampuan pengangkutan arus sekaligus mengurangi kerugian listrik selama pengoperasian, membantu mempertahankan kinerja yang andal di lingkungan tugas berat seperti sistem pengangkat derek, peralatan penanganan pelabuhan, mesin pertambangan, jalur produksi baja, dan sistem penggerak motor besar.
Dufew Electric mengadopsi struktur multi-lapisan modular untuk meningkatkan keandalan sistem dan menyederhanakan pemeliharaan. Setiap lapisan resistor dirancang dengan sambungan listrik independen, saluran aliran udara khusus, dan kemampuan isolasi kesalahan individual, memungkinkan teknisi untuk memeriksa atau mengganti bagian tertentu tanpa mempengaruhi keseluruhan sistem.
Desain modularnya juga memberikan opsi perluasan kapasitas yang fleksibel, memungkinkan konfigurasi resistor disesuaikan dengan kebutuhan daya yang berbeda, siklus pengereman, dan peningkatan sistem di masa mendatang. Dibandingkan dengan kotak resistor tradisional, struktur ini membantu mengurangi waktu henti pemeliharaan dan meningkatkan ketersediaan peralatan.
Elemen resistor bergelombang mengadopsi struktur belitan yang dioptimalkan untuk mengurangi induktansi parasit dan meningkatkan respons dinamis selama operasi pengereman kecepatan tinggi. Desain ini membantu meminimalkan interferensi elektromagnetik, mengurangi dampak lonjakan tegangan, dan memberikan distribusi arus yang lebih seimbang untuk sistem penggerak berbasis inverter.
Dengan peningkatan stabilitas listrik, struktur induktansi rendah cocok untuk penggerak frekuensi variabel, sistem pengereman regeneratif, dan aplikasi kontrol motor berdaya tinggi yang memerlukan penyerapan energi cepat dan perlindungan yang andal.
Sistem resistor berdaya tinggi menghasilkan panas yang cukup besar selama pelepasan energi, sehingga pengelolaan termal yang efektif penting untuk pengoperasian yang berkelanjutan. Dufew Electric mengoptimalkan saluran aliran udara kabinet dan struktur pembuangan panas untuk menjaga kinerja suhu stabil selama siklus pengereman jangka panjang.
Sistem pendingin dapat dikonfigurasi dengan ventilasi alami, pendinginan udara paksa menggunakan kipas industri, atau solusi pendinginan khusus sesuai dengan siklus kerja dan kondisi pemasangan. Saluran ventilasi besar, distribusi panas yang seragam, dan struktur pelindung debu opsional membantu mengurangi risiko panas berlebih lokal dan meningkatkan keandalan pengoperasian jangka panjang.
Kabinet Resistor Bergelombang terutama terdiri dari:
| Komponen | Fungsi |
|---|---|
| Resistor Luka Kawat Bergelombang | Mengubah energi listrik menjadi energi panas |
| Batang Konduktif Baja Tahan Karat | Memberikan dukungan mekanis dan sambungan listrik |
| Busbar Tembaga | Memastikan transmisi arus tinggi |
| Kandang Kabinet | Memberikan perlindungan dan struktur instalasi |
| Sistem Pendingin | Menghilangkan panas yang dihasilkan selama pengoperasian |
| Perangkat Perlindungan Suhu | Mencegah kerusakan akibat panas berlebih |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Kabinet Resistor Bergelombang |
| Nilai Daya | 20KW-500KW |
| Tegangan Kerja | ≤3000V |
| Rentang Resistensi | 0,01Ω-1KΩ |
| Akurasi Resistensi | ±3%, ±5%, ±10% |
| Tingkat Perlindungan | IP20 / IP23 Opsional |
| Koefisien Suhu | ≤300 ppm/℃ |
| Kelas Tahan Api | UL 94V-2 |
| Standar | GB-5792 |
| Metode Pendinginan | Pendinginan Alami / Pendinginan Udara Paksa |
Contoh: CRC 100KW 2.7R J
| Kode | Keterangan |
|---|---|
| CRC | Kabinet Resistor Bergelombang |
| 100KW | Nilai Daya |
| 2.7R | Nilai Resistensi |
| J | Toleransi Resistensi (K=±10%, J=±5%, H=±3%) |
| Barang Kinerja | Kondisi Tes | Persyaratan |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC / 50Hz / 60S | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10 kali nilai daya/5S | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Debit 10S, siklus interval 90S | >9000 jam |
| Tes Panas Basah | 40℃±2 / 90%-95%RH /100 jam | △R≤±(1%R+0,05Ω) |
| Siklus Suhu | -55℃ / 55℃ /155℃ | Tidak ada kerusakan yang tidak normal |
| Barang Kinerja | Kondisi Tes | Persyaratan |
|---|---|---|
| Kekuatan Terminal | 45N / 30S | Tidak ada kelonggaran atau kerusakan |
| Ketahanan Getaran | 5-200Hz, 1g | Tidak ada kerusakan struktural |
| Tahan Panas Solder | 350±5℃ / 3S | Tidak ada perubahan yang tidak normal |
| Kemampuan solder | 235±5℃ / 5S | Cakupan >95% |
Memilih solusi resistor pengereman yang sesuai memerlukan evaluasi komprehensif terhadap parameter kelistrikan, kondisi pengereman, dan persyaratan pemasangan. Dufew Electric menganalisis lingkungan aplikasi sebenarnya untuk merekomendasikan konfigurasi resistor yang sesuai dengan persyaratan kinerja sistem.
Konfigurasi resistor harus dipilih sesuai dengan parameter sistem penggerak utama, termasuk nilai daya motor, model inverter, tegangan bus DC, dan arus pengenal. Faktor-faktor ini menentukan kemampuan penyerapan energi yang dibutuhkan dan kesesuaian kelistrikan dengan sistem pengereman.
Aplikasi yang berbeda menghasilkan tingkat energi pengereman yang berbeda. Pertimbangan penting mencakup frekuensi pengereman, durasi pengereman, energi yang dihasilkan selama perlambatan, dan persyaratan siklus kerja. Aplikasi dengan akselerasi dan deselerasi yang sering biasanya memerlukan kapasitas termal yang lebih tinggi dan kinerja pendinginan yang lebih andal.
Nilai resistansi harus sesuai dengan spesifikasi inverter, torsi pengereman yang diperlukan, dan arus maksimum yang diijinkan untuk memastikan disipasi energi yang efektif tanpa mempengaruhi fungsi perlindungan sistem.
Kondisi pemasangan secara langsung mempengaruhi struktur kabinet dan desain pendingin. Faktor-faktor seperti pemasangan di dalam atau luar ruangan, suhu lingkungan, kondisi ventilasi, dan persyaratan perlindungan harus dipertimbangkan selama pemilihan.
Berdasarkan parameter aplikasi ini, Dufew Electric menyediakan dukungan teknik khusus untuk membantu pelanggan memilih konfigurasi resistor yang sesuai untuk sistem pengereman industri yang berbeda.
Kabinet Resistor Bergelombang Listrik Dufew dirancang untuk aplikasi industri yang membutuhkan penyerapan energi yang andal dan kinerja pengereman yang stabil. Ini biasanya digunakan dalam sistem inverter tegangan menengah dan tinggi, peralatan derek dan pengangkat, elevator, rolling mill, mesin pertambangan, sistem penanganan pelabuhan, konveyor sabuk, platform pengujian motor, dan aplikasi manajemen energi industri lainnya.
| Perbandingan | Kabinet Resistor Bergelombang | Kotak Resistor Konvensional |
|---|---|---|
| Kapasitas Daya | Hingga 500KW | Biasanya rentang daya lebih rendah |
| Kemampuan Tegangan | Hingga 3000V | Terutama aplikasi tegangan rendah |
| Struktur | Desain multi-lapis modular | Struktur terintegrasi tunggal |
| Pemeliharaan | Penggantian modul individual | Perawatan unit penuh |
| Pendinginan | Desain aliran udara yang dioptimalkan | Pembuangan panas terbatas |
| Aplikasi | Sistem industri berat | Peralatan kecil dan menengah |
Kemampuan Manufaktur Elektronika Daya Profesional
Dufew Electric berspesialisasi dalam resistor daya industri, sistem pengereman, reaktor, transformator, dan solusi kontrol daya.
Dengan proses manufaktur profesional dan kemampuan pengujian kelistrikan, Dufew Electric menyediakan solusi kabinet resistor yang andal untuk pelanggan industri global.
Dufew Electric menyediakan solusi pengemasan dan transportasi profesional untuk produk Kabinet Resistor Bergelombang.
Setiap kabinet dikemas secara aman dengan kotak kayu berstandar ekspor, struktur pemasangan yang diperkuat, dan bahan pelindung kelembapan untuk memastikan pengiriman yang aman selama transportasi jarak jauh.
Metode pengiriman yang tersedia meliputi:
- Pengangkutan Laut: Cocok untuk pesanan internasional dalam jumlah besar dan peralatan industri berat.
- Transportasi Darat: Tersedia untuk pengiriman domestik dan transportasi dari pabrik ke lokasi.
- Transportasi Kereta Api: Cocok untuk pengiriman peralatan industri lintas batas.
- Pengiriman Udara: Tersedia untuk pesanan ukuran kecil atau penggantian yang mendesak.
Sebelum pengiriman, setiap Kabinet Resistor Bergelombang diperiksa, dikemas dengan aman, dan disiapkan sesuai dengan persyaratan transportasi internasional.
Dufew Electric berfokus pada resistor industri, sistem pengereman, reaktor, transformator, dan solusi kontrol daya.
Nilai resistansi, peringkat daya, struktur kabinet, dan persyaratan pemasangan dapat disesuaikan sesuai kebutuhan proyek.
Pemilihan material yang ketat, kontrol produksi, dan prosedur pengujian memastikan pengoperasian yang stabil di lingkungan industri yang keras.
Dufew Electric mendukung pelanggan OEM, distributor, dan pengguna industri di seluruh dunia dengan layanan teknis profesional dan dukungan pengiriman.
Dufew Electric mengikuti prosedur kontrol kualitas yang ketat selama proses produksi, termasuk inspeksi material, pengujian kelistrikan, dan inspeksi produk akhir.
Produk Kabinet Resistor Bergelombang kami didukung oleh :
- Sertifikasi Sistem Manajemen Mutu ISO 9001
- Sertifikasi CE
- Laporan Uji Produk
- Catatan Uji Kinerja Listrik
Sertifikasi dan dokumen kualitas ini memastikan kinerja, keamanan, dan kepatuhan yang andal untuk aplikasi industri global.
Produk ini terutama digunakan untuk pembuangan energi berdaya tinggi dalam sistem pengereman industri, aplikasi inverter, dan peralatan penggerak motor. Ini menyerap energi regeneratif yang dihasilkan selama perlambatan motor untuk membantu melindungi sistem elektronik daya dari masalah tegangan lebih.
Dufew Electric memberikan solusi khusus dengan tingkat daya mulai dari 20KW hingga 500KW sesuai dengan kebutuhan aplikasi industri yang berbeda, termasuk frekuensi pengereman, kebutuhan penyerapan energi, dan kondisi pengoperasian.
Ya. Dufew Electric dapat menyesuaikan nilai resistansi, kapasitas daya, dimensi kabinet, metode pendinginan, dan struktur pemasangan berdasarkan persyaratan teknis tertentu.
Hal ini banyak diterapkan pada derek, elevator, peralatan pertambangan, rolling mill, mesin pelabuhan, konveyor, dan sistem industri tugas berat lainnya yang memerlukan penyerapan energi yang andal.
Dufew Electric menerapkan desain resistor induktansi rendah, sambungan busbar tembaga, sistem perlindungan suhu, dan prosedur pemeriksaan kualitas yang ketat untuk menjaga kinerja stabil selama pengoperasian jangka panjang.
Ya. Dufew Electric menyediakan solusi elektronika daya yang disesuaikan untuk pelanggan OEM, distributor, dan pengguna industri di seluruh dunia, termasuk dukungan teknis dan komunikasi proyek.
Desain pendinginan dapat dikonfigurasi dengan ventilasi alami atau pendinginan udara paksa menggunakan kipas industri sesuai dengan pembangkitan panas, siklus kerja, dan lingkungan pemasangan.
