Ringkasan Artikel: A helikopter pengeremanmerupakan komponen penting dalam sistem pengereman dinamis untuk penggerak frekuensi variabel (VFD), membantu mengelola energi regeneratif selama operasi perlambatan dan overhaul motor.Dufew Listrikmenyediakan helikopter pengereman Seri CBU yang dirancang untuk sistem penggerak 220V, 380V, dan 690V yang kompatibel. Dengan memantau tegangan bus DC dan mengalihkan kelebihan energi ke resistor pengereman eksternal, perangkat ini membantu mengontrol kenaikan tegangan dan mendukung kinerja pengereman yang andal. Panduan ini menjelaskan cara kerja helikopter pengereman, parameter teknis utamanya, kriteria pemilihan, aplikasi industri, dan pertimbangan pemasangan.
Pemotong pengereman adalah perangkat peralihan elektronik yang digunakan dalam sirkuit perantara DC penggerak frekuensi variabel untuk mengelola kelebihan energi regeneratif. Ia bekerja dengan resistor pengereman untuk membantu mencegah tegangan bus DC naik melebihi tingkat pengoperasian yang dapat diterima selama perlambatan motor.
Selama operasi normal, VFD menyuplai energi listrik ke motor untuk menghasilkan gerakan mekanis. Ketika motor melambat atau menggerakkan beban overhaul, motor tersebut untuk sementara dapat beroperasi sebagai generator. Energi listrik yang dihasilkan mengalir kembali ke bus DC, berpotensi menyebabkan gangguan tegangan lebih jika energi tidak dapat diserap secara memadai.
Helikopter pengereman mengatasi masalah ini dengan mengalihkan jalur listrik ke resistor pengereman eksternal ketika tegangan bus DC mencapai ambang batas yang telah ditentukan. Resistor mengubah energi listrik yang ditransfer menjadi panas.

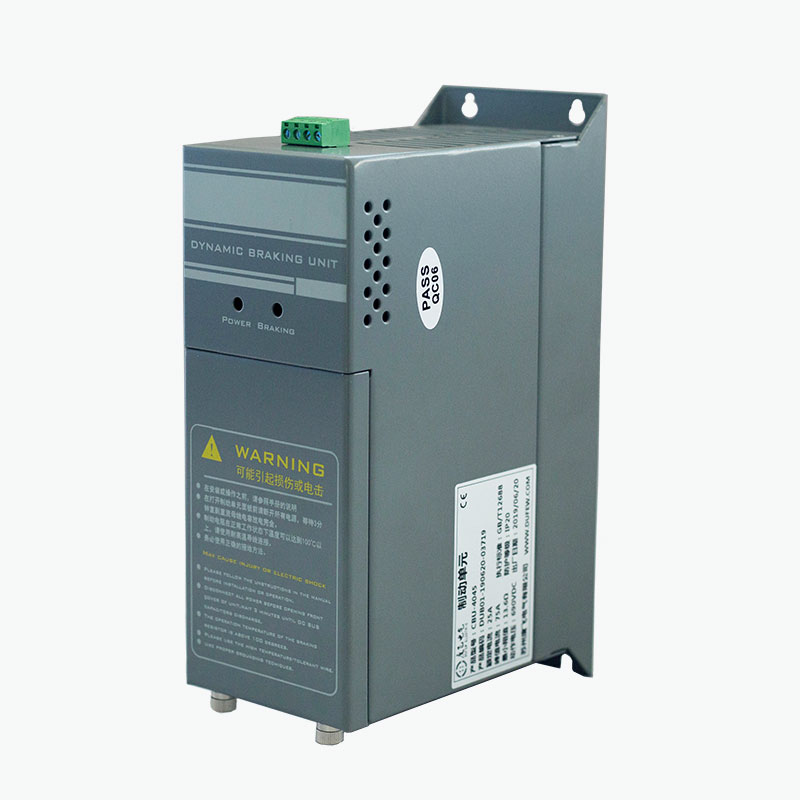

Seri CBU Dufew Electric dirancang untuk aplikasi pengereman dinamis eksternal dalam sistem penggerak yang kompatibel. Konfigurasinya dapat dipilih berdasarkan voltase sistem, persyaratan pengereman, karakteristik resistor, dan kondisi pemasangan.
Prinsip pengoperasiannya mengandalkan pemantauan tegangan bus DC dan peralihan elektronik yang cepat. Pada Seri CBU, rangkaian switching berbasis IGBT secara otomatis merespons ketika tegangan mencapai ambang pengereman yang dikonfigurasi.
Proses ini berulang sesuai kebutuhan selama pengereman. Ini membantu mengontrol tegangan bus DC tanpa memerlukan pengontrol eksternal terpisah untuk pemantauan tegangan dasar.
Untuk informasi lebih lanjut tentang peralatan terkait, jelajahi solusi unit pengereman Dufew Electric dan produk elektronika daya industri.
Chopper pengereman yang dipilih dengan tepat dapat meningkatkan kinerja sistem pengereman dinamis, terutama pada aplikasi yang sering kali berhenti, inersia tinggi, atau beban overhaul.
Performa sebenarnya bergantung pada penggerak, inersia motor, resistor pengereman, energi regeneratif, frekuensi pengereman, siklus kerja, dan lingkungan pemasangan. Oleh karena itu, helikopter harus dipilih sebagai bagian dari sistem pengereman yang lengkap dan bukan sebagai komponen yang terisolasi.
Spesifikasi teknis menentukan apakah perajang pengereman cocok untuk instalasi VFD tertentu. Tabel berikut merangkum parameter referensi yang dipublikasikan untuk Seri CBU Dufew Electric.
| Parameter | Spesifikasi Referensi | Pertimbangan Rekayasa |
|---|---|---|
| Tegangan sistem penggerak | Kelas AC 220V, 380V, dan 690V | Harus cocok dengan konfigurasi drive dan bus DC yang kompatibel. |
| Tegangan pengereman kelas 220V | DC 340/360/380/400/420V ±10V | Ambang batas yang dapat dipilih untuk konfigurasi yang kompatibel. |
| Tegangan pengereman kelas 380V | DC 630/660/690/730/760V ±10V | Harus disesuaikan dengan model drive dan perajang yang dipilih. |
| Tegangan pengereman kelas 690V | DC 1140V ±10V | Memerlukan konfirmasi kompatibilitas sistem. |
| Metode pengendalian | Pemantauan tegangan bus DC otomatis | Memungkinkan peralihan otomatis selama operasi regeneratif. |
| Respon paralel | ≤1 mdtk | Spesifikasi respons referensi untuk konfigurasi paralel yang kompatibel. |
| Suhu awal kipas | Sekitar 45°C | Mendukung manajemen termal dalam kondisi pengoperasian yang berlaku. |
| Perlindungan suhu berlebih | Sekitar 85°C | Memberikan ambang perlindungan termal. |
| Peringkat perlindungan | IP20 atau lebih tinggi, tergantung konfigurasi | Verifikasi peringkat enklosur model tertentu. |
| Standar yang berlaku | GB/T 12668 | Konfirmasikan persyaratan dan dokumentasi yang berlaku untuk produk yang dipilih. |
Catatan: Ini adalah spesifikasi referensi, bukan jaminan bahwa setiap model mendukung setiap pengaturan yang tercantum. Konfirmasikan model akhir, volume pengeremantage, peringkat kelistrikan, dan fungsi perlindungan dengan dokumentasi produk sebelum memesan atau memasang.
Memilih helikopter pengereman memerlukan lebih dari sekadar mencocokkan peringkat nominalnya dengan tenaga motor. Energi regeneratif dan pembebanan termal sangat bervariasi menurut peralatan yang digerakkan dan siklus pengoperasian.
Identifikasi tegangan masukan pengenal VFD dan karakteristik bus DC. Pilih kelas tegangan perajang yang kompatibel dan verifikasi bahwa ambang pengereman yang dipilih sesuai dengan rentang pengoperasian penggerak yang diizinkan.
Beban inersia tinggi dapat menghasilkan energi regeneratif yang signifikan ketika diperlambat. Waktu berhenti yang lebih singkat dapat meningkatkan daya pengereman seketika yang diperlukan. Aplikasi seperti sentrifugal, kerekan, dan mesin berkecepatan tinggi memerlukan perhatian khusus.
Nilai resistansi resistor, peringkat daya, kapasitas energi pulsa, dan siklus kerja harus kompatibel dengan VFD dan perajang. Resistor yang tidak sesuai dapat menyebabkan arus berlebih, panas berlebih, atau performa pengereman tidak memadai.
Mesin yang berhenti setiap beberapa detik mempunyai kebutuhan panas yang berbeda dengan mesin yang berhenti hanya sesekali. Pengereman yang sering dapat meningkatkan panas rata-rata yang dihasilkan oleh resistor dan rangkaian switching.
Suhu sekitar, ventilasi ruangan, jarak pemasangan, dan aliran udara memengaruhi kinerja termal. Peralatan yang dipilih harus dipasang sesuai dengan persyaratan perkabelan dan ventilasi pabrikan.
Daftar periksa berikut dapat membantu mempersiapkan penyelidikan teknis:
Helikopter pengereman berguna dalam sistem penggerak di mana motor mengembalikan energi selama perlambatan, penurunan, atau kondisi pengoperasian regeneratif lainnya. Aplikasi yang umum meliputi:
Tidak setiap aplikasi memerlukan perajang pengereman eksternal. Keputusannya bergantung pada kemampuan pengereman internal VFD, waktu berhenti yang diperlukan, karakteristik beban, dan frekuensi operasi regeneratif.
Meskipun komponen-komponen ini bekerja sama, namun fungsi-fungsinya berbeda. Memahami perbedaannya membantu para insinyur memilih sistem pengereman dinamis yang kompatibel.
| Komponen | Fungsi Utama | Fokus Seleksi |
|---|---|---|
| Helikopter pengereman | Mengganti sirkuit pengereman berdasarkan tegangan bus DC. | Kelas tegangan, kapasitas peralihan, perlindungan, dan persyaratan pengereman. |
| Resistor pengereman | Mengubah energi listrik yang dihasilkan menjadi panas. | Resistansi, peringkat daya, kapasitas energi pulsa, dan siklus kerja. |
| Bus PKS DC | Menyediakan sambungan listrik ke sirkuit pengereman. | Batas tegangan, kompatibilitas terminal, dan spesifikasi penggerak. |
Helikopter pengereman tidak dapat menghilangkan energi regeneratif dengan sendirinya. Ia mengontrol jalur peralihan, sementara resistor menyerap energi. Keduanya harus kompatibel dengan drive dan kondisi pengoperasian yang diinginkan.
Untuk aplikasi yang memerlukan solusi kelistrikan yang lebih luas, Dufew Electric juga menawarkan komponen elektronika daya terkait untuk penggerak industri dan sistem kontrol daya.
Pemasangan yang benar membantu mendukung pengoperasian yang aman, pendinginan yang efektif, dan kinerja pengereman yang konsisten. Sebelum commissioning, personel kelistrikan yang berkualifikasi harus memverifikasi hal-hal berikut:
Selama perawatan rutin, periksa sambungan yang longgar, debu yang menumpuk, aliran udara terbatas, tanda-tanda panas berlebih, dan kerusakan resistor yang tidak normal. Setiap pengujian atau pemeliharaan yang melibatkan bus DC harus mengikuti instruksi keselamatan pabrikan. Penggerak harus diisolasi dari sumber listriknya, dan bus DC harus diverifikasi sudah habis dayanya sebelum pekerjaan dimulai.
Pemasangan dan pemeliharaan harus mematuhi persyaratan keselamatan kelistrikan yang berlaku. Jangan mengandalkan perajang rem sebagai pengganti sistem pengereman mekanis atau sistem pengereman tingkat keselamatan yang diperlukan alat berat.
Tujuan utamanya adalah untuk mengontrol energi regeneratif yang dikembalikan ke bus DC VFD selama operasi perlambatan atau perombakan. Ini mengalihkan kelebihan energi ke resistor pengereman yang kompatibel untuk membantu mencegah tegangan bus DC yang berlebihan.
Tidak. Helikopter mengontrol kapan sirkuit pengereman bekerja, sedangkan resistor mengubah energi listrik menjadi panas. Mereka melakukan fungsi yang saling melengkapi dan harus dicocokkan dengan benar.
Tidak. Beberapa penggerak memiliki kemampuan pengereman internal yang memadai untuk beban yang diinginkan. Pemotong eksternal mungkin diperlukan ketika energi regeneratif, frekuensi pengereman, atau perlambatan yang diperlukan melebihi kemampuan sirkuit internal.
Informasi produk yang dipublikasikan mengidentifikasi konfigurasi untuk sistem penggerak 220V, 380V, dan 690V yang kompatibel. Model dan tegangan pengereman yang tepat harus dikonfirmasikan dengan spesifikasi bus DC penggerak.
Unit yang kompatibel dapat dihubungkan secara paralel ketika satu unit tidak dapat memenuhi kapasitas pengereman yang diperlukan dan desain produk mendukung pengaturan ini. Pengkabelan, konfigurasi resistor, koordinasi peralihan, dan persyaratan termal harus diverifikasi untuk sistem yang lengkap.
Pemilihan bergantung pada batas resistansi penggerak, daya pengereman, energi per siklus pengereman, frekuensi pengoperasian, dan siklus kerja. Resistor juga harus sesuai dengan nilai kelistrikan perajang dan kondisi pemasangan.
Menyediakan model VFD, tegangan sistem, daya motor, jenis beban, waktu perlambatan, frekuensi pengereman, spesifikasi resistor, siklus kerja, dan kondisi pemasangan. Detail ini membantu pemasok menilai model dan konfigurasi yang sesuai.
Chopper pengereman yang dipilih dengan tepat membantu mengelola energi regeneratif, mengontrol kenaikan tegangan bus DC, dan mendukung pengereman dinamis yang andal dalam sistem penggerak industri. Efektivitasnya bergantung pada kesesuaian perajang, resistor pengereman, tegangan penggerak, karakteristik beban, dan kebutuhan termal terhadap aplikasi.
Seri CBU Dufew Electric menyediakan opsi helikopter pengereman untuk sistem penggerak 220V, 380V, dan 690V yang kompatibel, dengan pemilihan model berdasarkan peringkat kelistrikan dan kondisi pengoperasian. Baik proyek Anda melibatkan elevator, derek, konveyor, sentrifugal, atau mesin industri lainnya, tinjauan spesifikasi yang cermat sangat penting untuk mendapatkan solusi pengereman yang sesuai.
