Filter Penggerak Frekuensi Variabel

Filter Penggerak Frekuensi Variabel dipasang di sekitar penggerak frekuensi variabel untuk mengontrol interferensi listrik yang dihasilkan selama pengaturan kecepatan motor.

Koneksi yang khas adalah:

Catu Daya → Penyaringan Masukan → PKS → Penyaringan Keluaran → Motor

Kedua bagian tersebut membahas bagian berbeda dari sistem penggerak.

Kontrol penyaringan input melakukan interferensi elektromagnetik antara VFD dan jaringan listrik.

Penyaringan keluaran melemahkan komponen frekuensi tinggi yang dihasilkan oleh peralihan PWM sebelum mencapai motor melalui kabel.

Konfigurasi ini ditujukan untuk aplikasi yang memerlukan EMI sisi daya dan efek frekuensi tinggi sisi motor.

Berbeda dengan filter EMI input konvensional, yang hanya menyaring sambungan antara catu daya dan drive.

Penyaringan EMI Sisi Masukan

Perangkat switching di dalam VFD menghasilkan komponen listrik frekuensi tinggi yang dapat mengalir melalui catu daya dan mempengaruhi peralatan lain pada sistem distribusi yang sama. Bagian input menggunakan komponen magnetik dan kapasitif untuk redaman mode umum dan mode diferensial, yang mungkin mencakup tersedak mode umum, komponen induktif mode diferensial, kapasitor X, kapasitor Y, dan resistor.

Bagian input dimaksudkan untuk melakukan penekanan EMI dan tidak menggantikan sistem kompensasi harmonik khusus di mana persyaratan THD frekuensi rendah tertentu berlaku.

Penyaringan Motor Sisi Keluaran

VFD menghasilkan bentuk gelombang keluaran PWM dengan transisi tegangan yang cepat. Dengan kabel motor yang panjang, kapasitansi dan impedansi terdistribusi dapat mempengaruhi bentuk gelombang tegangan pada terminal motor. Bagian keluaran melemahkan komponen frekuensi tinggi dan dapat membantu mengurangi dv/dt sisi motor, efek gelombang pantulan, tegangan isolasi belitan motor, dan kebisingan motor frekuensi tinggi tertentu.

Performa sebenarnya bergantung pada karakteristik peralihan VFD, panjang dan konstruksi kabel, insulasi motor, grounding, dan konfigurasi filter yang dipilih.

Kapan Filter Terintegrasi Dibutuhkan?

Tidak setiap instalasi VFD memerlukan penyaringan input dan output.

Konfigurasi yang diperlukan bergantung pada masalah yang sedang diatasi.

Perbedaan ini penting selama pemilihan produk. Filter harus ditentukan sesuai dengan masalah kelistrikan sebenarnya daripada dipasang hanya karena adanya VFD.

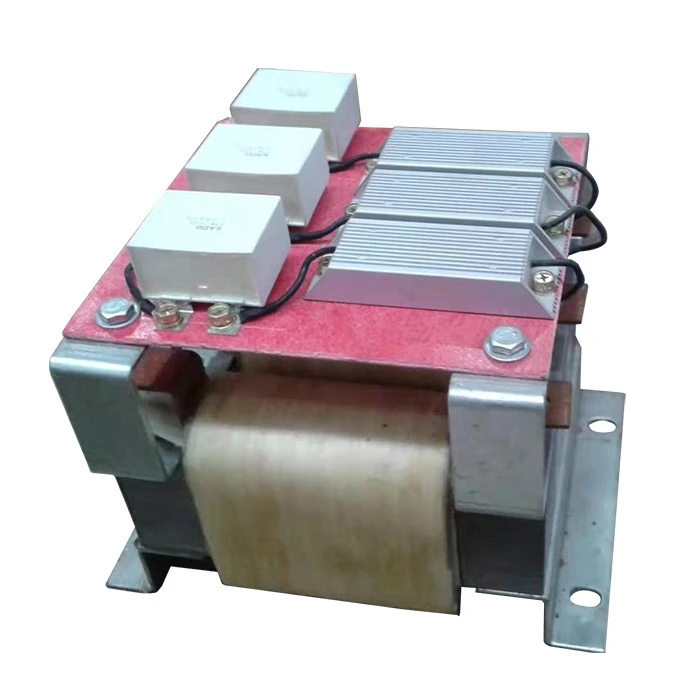

Konstruksi Filter Terintegrasi

Dufew Electric menggabungkan sirkuit penyaringan input dan output dalam satu rakitan.

Kedua bagian tersebut memiliki jalur listrik dan area terminal terpisah untuk sambungan ke catu daya, VFD, dan motor.

Jaringan penyaringan dapat mencakup:

- Komponen magnetik mode umum

- Komponen induktif mode diferensial

- X kapasitor

- kapasitor Y

- Resistor redaman

- Komponen lain yang diperlukan oleh konfigurasi yang dipilih

Konstruksi terintegrasi mengurangi kebutuhan untuk memasang dua rumah filter terpisah ketika penyaringan input dan output diperlukan.

Pengaturan internal sebenarnya bergantung pada peringkat dan konfigurasi produk.

Spesifikasi Teknis

* Panjang kabel maksimum bergantung pada aplikasi dan harus diverifikasi sesuai dengan karakteristik keluaran VFD, motor, jenis kabel, pengaturan grounding, dan model filter yang dipilih.

Identifikasi Model

Model filter Dufew yang khas adalah: CAF-4 3 1-0010

Untuk konfigurasi input/output terintegrasi, kode model yang berlaku harus dikonfirmasikan dengan gambar dan spesifikasi produk yang sesuai.

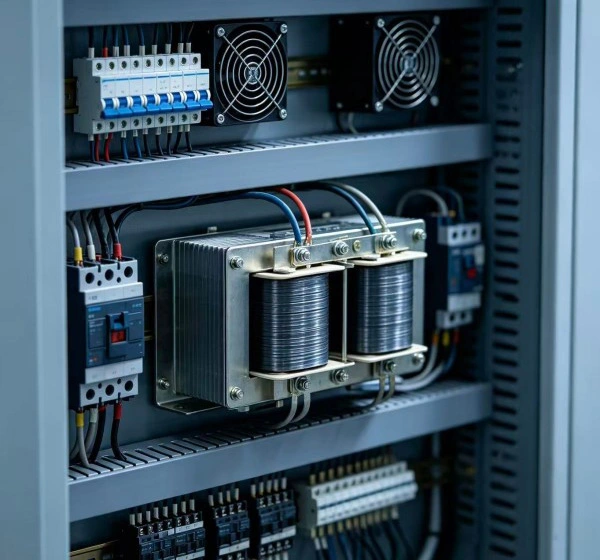

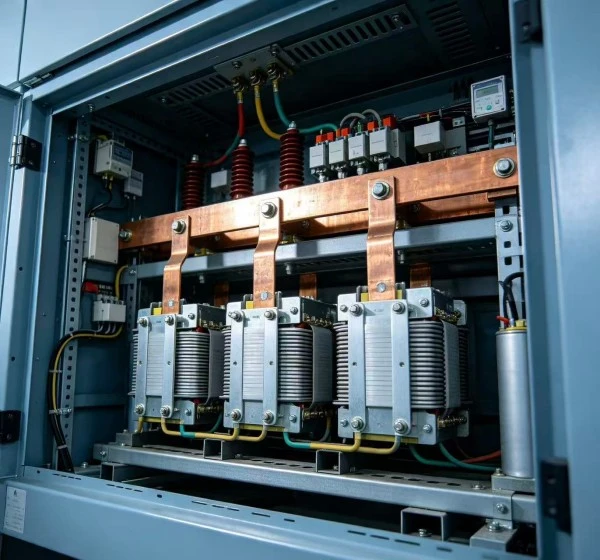

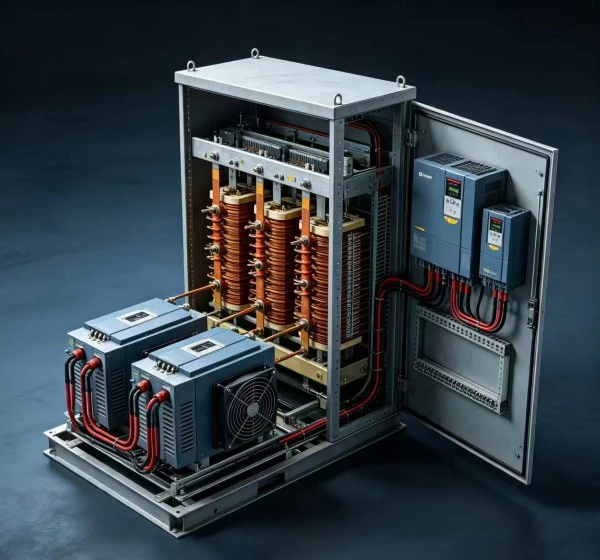

Aplikasi Khas

Catatan: Konfigurasi filter yang diperlukan bergantung pada VFD, motor, panjang kabel, kondisi EMC, dan masalah interferensi spesifik. Tidak semua aplikasi PKS memerlukan pemfilteran masukan dan keluaran.

Parameter Seleksi

Informasi yang Direkomendasikan untuk Pemilihan Produk

Untuk evaluasi awal, pelanggan dapat memberikan:

Model VFD + tegangan pengenal + arus pengenal + daya motor + panjang kabel motor + jenis kabel + frekuensi peralihan + interferensi yang diamati

Informasi ini umumnya lebih berguna untuk pemilihan filter daripada menentukan filter hanya berdasarkan daya motor.

Persyaratan Instalasi

Pemasangan yang benar penting karena interferensi frekuensi tinggi dapat melewati bagian sirkuit penyaringan melalui kabel yang tidak sesuai.

Koneksi Masukan dan Keluaran

Hubungkan bagian input antara catu daya dan VFD.

Hubungkan bagian output antara VFD dan motor.

Terminal masukan dan keluaran harus dihubungkan sesuai dengan diagram pengkabelan produk dan tidak boleh dipertukarkan.

Pemisahan Kabel

Kabel sisi daya dan sisi motor harus dirutekan secara terpisah.

Hindari jalur paralel yang panjang antara konduktor masukan dan keluaran filter, karena sambungan elektromagnetik dapat mengurangi efektivitas penyaringan.

Pembumian

Filter harus dibumikan sesuai dengan persyaratan instalasi listrik yang berlaku dan instruksi EMC pabrikan VFD.

Untuk interferensi frekuensi tinggi, jalur grounding yang pendek dan impedansi rendah umumnya lebih disukai.

Pelindung Kabel Motor

Apabila kabel motor berpelindung digunakan, pelindung kabel harus diterminasi sesuai dengan persyaratan EMC pabrikan VFD.

Pemeriksaan Pra-Operasi

Sebelum memberi energi pada sistem, verifikasi:

- Filter tegangan dan peringkat arus

- Koneksi terminal

- Pembumian

- Perutean kabel input/output

- Sambungan motor

- Pemasangan mekanis

Setelah pemasangan, verifikasi VFD normal dan pengoperasian motor serta periksa kondisi interferensi aslinya.

Manufaktur dan Kontrol Kualitas

Dufew Electric memproduksi komponen elektronika daya termasuk resistor, sistem pengereman, reaktor, filter, trafo, dan komponen kelistrikan khusus. Filter Penggerak Frekuensi Variabel diproduksi sesuai dengan konfigurasi dan aplikasi kelistrikan yang diperlukan.

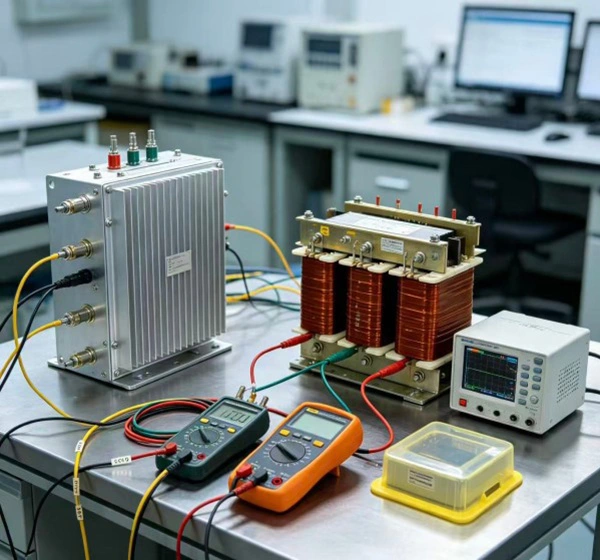

Proses produksi biasanya meliputi pemeriksaan komponen, pemrosesan komponen magnetik, penggulungan dan isolasi, perakitan filter, pengujian kelistrikan, pemeriksaan akhir, dan pengemasan. Tergantung pada konfigurasi produk, pemeriksaan kualitas dapat mencakup spesifikasi komponen, belitan, isolasi, terminal, resistansi isolasi, kekuatan dielektrik, kinerja listrik, dan dimensi.

Gambar khusus produk, catatan pengujian, dan dokumen teknis dapat disediakan sesuai dengan kebutuhan proyek.

Sertifikasi dan Jaminan Mutu

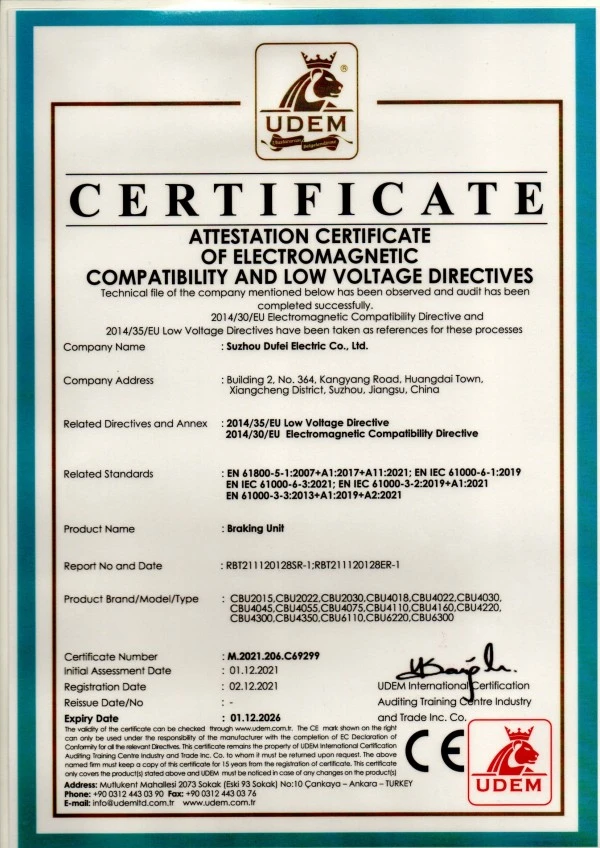

Dufew Electric memiliki sertifikasi ISO dan CE yang mendukung manajemen kualitas dan persyaratan kepatuhan produk.

Sertifikat dan dokumentasi teknis yang berlaku harus dikonfirmasi sesuai dengan model produk spesifik dan pasar tujuan.

Pemeriksaan kualitas mencakup tahapan yang relevan mulai dari verifikasi dan perakitan komponen hingga pengujian kelistrikan dan pemeriksaan akhir.

Pengemasan dan Pengiriman

Dufew Electric memasok filter dan komponen elektronika daya lainnya ke OEM, distributor, integrator sistem, dan pengguna industri.

Pengaturan pengemasan dan pengiriman dipilih berdasarkan dimensi produk, berat, kuantitas, tujuan, dan kebutuhan pelanggan.

Pengaturan pengiriman yang tersedia mungkin termasuk:

- Angkutan laut

- Angkutan udara

- Pengiriman ekspres

- Forwarder yang ditunjuk pelanggan

Pengemasan dipilih sesuai dengan konstruksi produk dan kondisi transportasi.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara filter masukan dan filter keluaran?

Filter input dipasang antara catu daya dan VFD untuk mengontrol EMI yang dilakukan. Filter keluaran dipasang antara VFD dan motor untuk mengontrol komponen frekuensi tinggi, dv/dt, dan efek gelombang pantulan.

Q2: Apakah setiap PKS memerlukan filter keluaran?

Persyaratannya tergantung pada panjang kabel motor, karakteristik keluaran VFD, isolasi motor, kondisi EMC, dan persyaratan aplikasi.

Q3: Dapatkah filter ini digunakan dengan penggerak servo?

Ya. Hal ini dapat dievaluasi untuk aplikasi penggerak servo di mana EMI sisi masukan atau interferensi frekuensi tinggi sisi motor perlu dikontrol. Peringkat kelistrikan harus sesuai dengan sistem penggerak.

Q4: Dapatkah filter keluaran mengurangi dv/dt pada motor?

Ya. Bagian keluaran dirancang untuk melemahkan komponen switching frekuensi tinggi dan dapat mengurangi dv/dt pada terminal motor. Hasil sebenarnya tergantung pada VFD, konfigurasi filter, kabel, dan motor.

Q5: Bisakah digunakan dengan kabel motor yang panjang?

Ya. Kabel motor yang panjang dapat meningkatkan efek gelombang pantulan dan tegangan frekuensi tinggi, sehingga membuat penyaringan keluaran menjadi lebih relevan. Panjang kabel yang diijinkan harus dikonfirmasi untuk aplikasi spesifik.

Q6: Apakah filter ini menggantikan filter harmonik khusus?

Belum tentu. Produk ini terutama ditujukan untuk EMI dan penyaringan frekuensi tinggi di sekitar sistem VFD. Jika persyaratannya adalah untuk mengendalikan tatanan harmonik sistem tenaga tertentu atau THD, solusi mitigasi harmonik khusus harus dievaluasi.

Q7: Apakah filter memerlukan penyesuaian elektronik?

Biasanya tidak diperlukan penyesuaian elektronik karena filter bersifat pasif. Pemilihan model, pengkabelan, grounding, dan pemasangan yang benar tetap diperlukan.

Q8: Informasi apa yang harus disediakan untuk seleksi?

Model VFD, tegangan suplai, arus pengenal, daya motor, panjang kabel motor, jenis kabel, dan interferensi spesifik atau masalah sisi motor berguna untuk memilih konfigurasi yang sesuai.

Produsen Filter Penggerak Frekuensi Variabel di Cina

Dufew Electric memproduksi Filter Penggerak Frekuensi Variabel untuk VFD, penggerak servo, sistem kontrol motor, dan peralatan otomasi industri.

Konfigurasi terintegrasi menyediakan pemfilteran EMI sisi masukan dan pemfilteran motor sisi keluaran dalam satu rakitan. Pemilihan dapat didasarkan pada rating penggerak, karakteristik motor, panjang kabel, kondisi EMC, dan persyaratan pemasangan.

Untuk evaluasi produk, berikan model VFD, daya motor, arus pengenal, panjang kabel motor, jenis kabel, dan tegangan suplai.
