Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

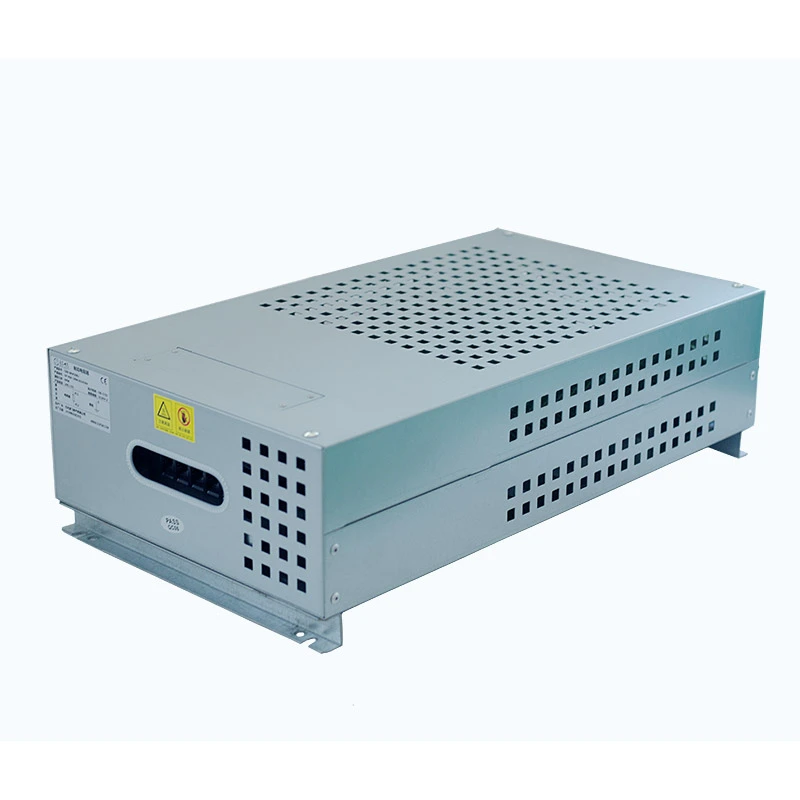

Kotak Resistor Daya Tinggi Dufew menggabungkan beberapa elemen resistor bergelombang dalam wadah logam kompak untuk memenuhi persyaratan disipasi energi daya tinggi.
Unit resistor dapat dihubungkan secara seri atau paralel sesuai dengan kebutuhan daya dan resistansi yang berbeda. Penutupnya terbuat dari pelat baja berlapis aluminium-seng dengan terminal terintegrasi dan perangkat pelindung suhu untuk pemasangan yang aman dan nyaman.
Dengan spesifikasi yang dapat disesuaikan dan berbagai konfigurasi pendinginan, produk ini cocok untuk sistem pengereman inverter, peralatan pengujian industri, aplikasi penyimpanan energi, dan sistem penggerak skala besar.
| Parameter | Spesifikasi |
|---|---|
| Rentang Daya | 1kW-30kW |
| Tegangan Kerja | ≤1200V |
| Rentang Resistensi | 0,01Ω-1kΩ |
| Toleransi Perlawanan | ±3% / ±5% / ±10% |
| Tingkat Perlindungan | IP20 / IP23 |
| Koefisien Suhu | ≤300 ppm/℃ |
| Kelas Tahan Api | UL94V-2 |
| Standar | GB-5792 |
Contoh: CRB 10KW 13.6R J
| Kode | Keterangan |
|---|---|
| Kepiting | Kotak Resistor Daya Tinggi |
| 10KW | Nilai Daya |
| 13.6R | Nilai Resistensi |
| J | Toleransi Resistensi (K=10%, J=5%, H=3%) |
Memilih Kotak Resistor Daya Tinggi yang tepat bergantung pada kebutuhan kelistrikan, kondisi pengoperasian, dan lingkungan pemasangan. Faktor pemilihan utama meliputi:
Pilih kapasitas daya yang sesuai dengan kebutuhan konsumsi energi, kondisi beban, dan siklus pengoperasian.
Nilai resistansi harus sesuai dengan tegangan sistem, persyaratan arus, dan kondisi aplikasi untuk memastikan disipasi energi yang stabil.
Pertimbangkan durasi pengoperasian, ruang pemasangan, dan kondisi pembuangan panas untuk memilih konfigurasi pendinginan yang sesuai.
Aplikasi yang berbeda mungkin memerlukan struktur penutup, tingkat perlindungan, dan desain mekanis yang berbeda.
Pertimbangkan metode koneksi, persyaratan pemasangan, fungsi perlindungan, dan kondisi integrasi sistem untuk memastikan kotak resistor cocok dengan sistem peralatan lengkap.
Dirancang untuk aplikasi industri berdaya tinggi, sistem resistor dapat dikonfigurasi untuk memenuhi berbagai persyaratan pengoperasian, termasuk pengereman inverter, pengujian pelepasan penyimpanan energi, pengujian penuaan peralatan industri, dan simulasi aplikasi beban daya.
Sirkuit resistor internal dapat dibagi menjadi beberapa cabang daya independen, memungkinkan sistem beradaptasi dengan kondisi pengoperasian yang berbeda seperti commissioning beban rendah, operasi daya terukur, dan pengujian kelebihan beban dalam waktu singkat.
Konfigurasi fleksibel ini meningkatkan kemampuan adaptasi peralatan, menyederhanakan proses pengujian, dan mengurangi kebutuhan akan solusi beberapa resistor untuk aplikasi berbeda.
Struktur penutup mendukung berbagai elemen resistor sesuai dengan persyaratan aplikasi spesifik, termasuk resistor bergelombang, resistor bertempat aluminium, dan elemen resistor berbentuk tabung.
Konfigurasi yang berbeda dapat dipilih untuk area produksi yang bersih, lingkungan berdebu, lokasi industri berminyak, dan kondisi kerja berat lainnya untuk mencapai kinerja yang andal.
Penutup internal mengadopsi desain ruang pendingin independen, menyediakan saluran aliran udara khusus untuk kelompok resistor yang berbeda. Struktur ini membantu mengurangi akumulasi panas antar sirkuit dan meningkatkan stabilitas termal secara keseluruhan selama pengoperasian.
Beberapa kipas aksial memberikan aliran udara terarah melintasi elemen pemanas, meningkatkan efisiensi pembuangan panas selama pengoperasian daya tinggi yang berkelanjutan.
Desain ventilasi yang dioptimalkan membantu menjaga kinerja suhu stabil untuk aplikasi jangka panjang, termasuk kondisi pengujian beban berat 24 jam.
Setiap cabang daya dilengkapi dengan sakelar pemantauan dan perlindungan suhu independen, sehingga kondisi abnormal dapat dideteksi dan dikendalikan dengan cepat selama pengoperasian.
Desain ini menyediakan:
- Isolasi kesalahan individu
- Mengurangi dampak pada sirkuit lain
- Peningkatan ketersediaan sistem
Ketika salah satu cabang mengalami kondisi suhu yang tidak normal, sirkuit yang terpengaruh dapat diputus sementara sirkuit lainnya tetap beroperasi secara normal.
Penutup dan komponen internal mematuhi persyaratan tahan api UL94V-2, membantu meningkatkan kinerja keselamatan selama pengoperasian beban berlebih dan penggunaan industri jangka panjang.
Sirkuit utama mengadopsi busbar tembaga terintegrasi yang menebal untuk memastikan transmisi arus yang andal dalam kondisi pengoperasian daya tinggi.
Struktur yang diperkuat membantu mencapai:
- Kehilangan tegangan lebih rendah
- Mengurangi pemanasan konduktor
- Peningkatan kemampuan membawa arus jangka panjang
Dibandingkan dengan terminal tipis konvensional atau strip tembaga, desain busbar ini memberikan stabilitas yang lebih baik untuk aplikasi arus tinggi yang berkelanjutan.
Sistem busbar tembaga menyediakan beberapa posisi koneksi, memungkinkan integrasi lebih mudah dengan berbagai peralatan teruji, sistem paralel, dan tata letak kelistrikan yang disesuaikan.
Kotak Resistor Daya Tinggi banyak digunakan dalam aplikasi industri yang memerlukan penyerapan energi yang andal, simulasi beban, kontrol arus, dan solusi ketahanan daya tinggi. Area aplikasi yang umum meliputi:
Di bidang industri berat, sistem resistor umumnya diterapkan pada peralatan produksi metalurgi, sistem transmisi besar, dan mesin tugas berat yang memerlukan pengoperasian yang stabil dalam kondisi daya tinggi.
Untuk aplikasi penyimpanan energi dan pengujian kelistrikan, ini dapat diintegrasikan ke dalam platform pengujian penyimpanan energi, sistem pengujian pelepasan baterai, dan peralatan pengujian kelistrikan berdaya tinggi untuk memberikan kondisi beban terkendali dan verifikasi kinerja yang andal.
Sistem ini cocok untuk derek pelabuhan, mesin pengangkat berat, dan sistem pengangkat yang memerlukan pembuangan energi yang efektif dan kinerja pengereman yang stabil selama pengoperasian yang sering.
Dalam otomasi industri dan aplikasi penggerak, ini dapat digunakan dengan sistem penggerak inverter besar, aplikasi pengereman motor, dan peralatan otomasi untuk mendukung kontrol daya dan perlindungan sistem yang andal.
| Barang Kinerja | Kondisi Tes | Persyaratan |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC/50Hz/60S | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10 kali nilai daya 5S | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Operasi siklik (debit 10 detik, interval 90 detik) | >9000 jam |
| Tes Panas Basah | 40℃±2℃ / 90%-95%RH / 100 jam | △R≤±(1%R+0,05Ω) |
| Siklus Suhu | -55℃, 55℃, 155℃ / 15 menit masing-masing, 5 siklus | △R≤±(2%R+0,05Ω) |
| Tahan Panas | 350℃/2 jam | Tidak ada perubahan warna atau kerusakan yang jelas |
| Koefisien Suhu | Nilai beban vs resistansi statis | <300ppm/℃ |
| Ketahanan Api | 10 kali nilai daya selama 5 menit | Pemanasan merah tanpa api |
| Barang Kinerja | Kondisi Tes | Persyaratan |
|---|---|---|
| Kekuatan Terminal | 45N/30S | Tidak ada kelonggaran atau kerusakan yang terlihat |
| Ketahanan Getaran | 5-200Hz, 1g, 98m/S² | Tidak ada kerusakan struktural |
| Tahan Panas Penyolderan | Terminal direndam pada 350±5℃ selama 3S | △R≤±(1%R+0,05Ω) |
| Penampilan | Inspeksi visual | Tidak ada kerusakan, penandaan jelas |
| Kemampuan solder | Terminal direndam pada 235±5℃ selama 5S | Cakupan solder >95% |
| Barang Perbandingan | Kotak Resistor Daya Tinggi | Kotak Resistor Pengereman / Beban Konvensional |
|---|---|---|
| Rentang Aplikasi | Mendukung pengereman, pengujian pelepasan, pengujian penuaan, dan beban simulasi | Biasanya dirancang untuk skenario aplikasi tunggal |
| Sistem Pendingin | Ruang pendingin independen dengan saluran aliran udara khusus | Struktur aliran udara umum dengan kemungkinan akumulasi panas |
| Desain Perlindungan | Perlindungan suhu individual untuk setiap cabang daya | Biasanya menggunakan perlindungan suhu keseluruhan |
| Struktur Pembawa Arus | Busbar tembaga yang diperkuat untuk pengoperasian arus tinggi | Terminal standar dengan kemampuan arus terbatas |
| Struktur Mekanik | Penutup yang diperkuat cocok untuk lingkungan tugas berat | Struktur lembaran logam standar untuk aplikasi yang lebih ringan |
Dufew Electric mengkhususkan diri dalam desain dan pembuatan produk resistor industri, termasuk Kotak Resistor Daya Tinggi, resistor pengereman, dan rakitan resistor khusus untuk sistem penggerak industri, peralatan pengujian, dan aplikasi energi.
Proses manufaktur kami mencakup siklus produksi lengkap, termasuk perakitan elemen resistor, konfigurasi kelistrikan, fabrikasi enclosure, integrasi komponen, pengujian kinerja, dan inspeksi akhir.
Dengan dukungan teknik profesional dan prosedur produksi terstandarisasi, Dufew dapat memberikan solusi resistor yang andal dengan:
- Konfigurasi daya dan resistansi yang disesuaikan
- Desain penutup dan pendingin yang fleksibel
- Selesaikan pengujian kinerja kelistrikan
- Kemampuan produksi batch yang stabil
- Dukungan untuk proyek OEM dan produsen peralatan industri
Setiap produk menjalani kontrol kualitas yang ketat untuk memastikan kinerja kelistrikan yang stabil, keandalan mekanis, dan keselamatan pengoperasian jangka panjang di lingkungan industri yang menuntut.
Aplikasi industri yang berbeda memerlukan tingkat daya, nilai resistansi, dan kondisi pemasangan yang berbeda. Dufew menyediakan solusi Kotak Resistor Daya Tinggi yang disesuaikan berdasarkan kebutuhan proyek tertentu.
Opsi penyesuaian meliputi:
- Nilai daya dan nilai resistansi
- Tegangan kerja dan kapasitas arus
- Konfigurasi pendinginan
- Dimensi penutup dan struktur pemasangan
- Pengaturan terminal
- Persyaratan perlindungan
Dengan desain resistor profesional dan kemampuan manufaktur, Dufew membantu pelanggan mengembangkan solusi yang andal untuk pengujian industri, pelepasan energi, sistem pengereman, dan aplikasi peralatan tugas berat.
Dufew melakukan inspeksi kualitas komprehensif untuk memverifikasi keamanan listrik, kekuatan mekanik, dan keandalan pengoperasian jangka panjang.
Pengendalian mutu meliputi:
- Pemeriksaan bahan baku
- Pengujian kinerja listrik
- Pengujian perlindungan suhu
- Pemeriksaan produk akhir
Dufew memberikan solusi pengemasan profesional sesuai dengan ukuran produk dan kebutuhan transportasi.
Fitur kemasan:
- Amankan fiksasi internal
- Perlindungan terhadap benturan dan getaran
- Cocok untuk transportasi internasional
- Dukungan untuk pesanan khusus dan massal
Kotak Resistor Daya Tinggi cocok untuk sistem pengereman inverter berdaya tinggi, pengujian beban industri, sistem pelepasan penyimpanan energi, peralatan pengangkat, sistem tenaga angin, dan aplikasi lain yang memerlukan kemampuan konsumsi energi besar.
Sakelar pelindung suhu memonitor suhu internal dan memberikan perlindungan suhu berlebih. Ketika kondisi panas tidak normal terjadi, sirkuit terkait akan diputus untuk mengurangi risiko panas berlebih dan meningkatkan keandalan sistem.
Ya. Dufew mendukung penyesuaian peringkat daya, nilai resistansi, dimensi penutup, tingkat perlindungan, konfigurasi resistor, dan metode koneksi.
Ruang ventilasi yang tepat, arah aliran udara, suhu lingkungan, dan lokasi pemasangan harus dipertimbangkan untuk menjaga pembuangan panas yang efektif selama pengoperasian.
Kinerja pengoperasian berkelanjutan dipengaruhi oleh daya terukur, durasi beban, efisiensi pendinginan, suhu sekitar, dan desain manajemen termal. Konfigurasi yang tepat membantu memastikan pengoperasian yang stabil dalam kondisi kerja jangka panjang.
Kotak Resistor Daya Tinggi dapat dirancang untuk lingkungan industri yang berbeda. Tingkat perlindungan, struktur penutup, dan pemilihan komponen dapat disesuaikan menurut kondisi seperti debu, kelembapan, perubahan suhu, atau pemasangan di luar ruangan.
Ya. Beberapa kotak resistor dapat dikonfigurasi untuk sistem yang memerlukan kapasitas daya lebih tinggi. Pencocokan listrik yang tepat, jarak pemasangan, dan pertimbangan pembuangan panas diperlukan untuk menjaga pengoperasian yang aman dan andal.
Dufew berspesialisasi dalam desain dan manufaktur resistor industri, menyediakan solusi resistor yang disesuaikan, kontrol kualitas yang ketat, dan pengujian kinerja lengkap untuk produsen peralatan industri, sistem pengujian, dan aplikasi energi.
