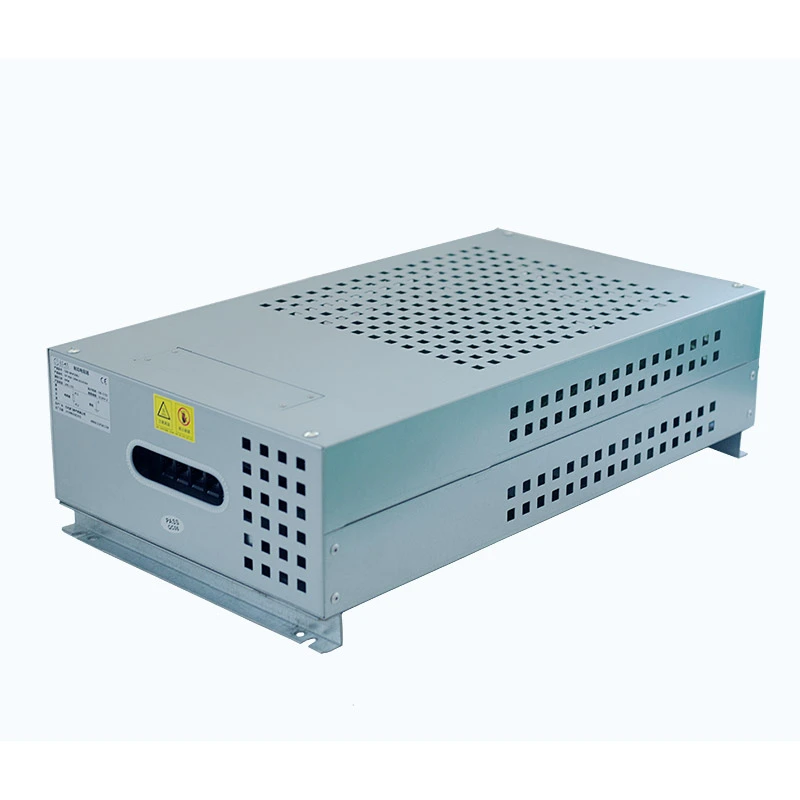

Kotak Resistor Beban adalah alat pengujian kelistrikan yang menggunakan elemen resistor untuk mensimulasikan kondisi konsumsi daya aktual peralatan listrik. Dengan mengubah energi listrik menjadi panas terkendali selama pengoperasian, hal ini memungkinkan para insinyur mengevaluasi stabilitas keluaran, kapasitas beban, respons beban berlebih, fungsi perlindungan, dan keandalan pengoperasian jangka panjang.
Tidak seperti solusi resistor pengereman yang terutama dirancang untuk menyerap energi regeneratif dari perlambatan motor, kotak resistor beban berfungsi sebagai beban uji yang dapat dikontrol untuk memverifikasi kinerja sumber daya dan peralatan konversi daya.
Rakitan resistor internal terdiri dari beberapa elemen resistor bergelombang yang disusun melalui sambungan seri dan paralel untuk mencapai konfigurasi beban yang berbeda. Bagian beban independen memungkinkan pengguna untuk menyesuaikan kondisi pengujian dengan mengganti kelompok resistor yang berbeda tanpa mengubah struktur perangkat keras secara keseluruhan.
Proses kerjanya dapat digambarkan sebagai:
Output Peralatan Listrik → Input Kotak Resistor Beban → Konsumsi Beban Resistor → Evaluasi Data Kinerja
Penutup dibuat dengan lembaran baja berlapis aluminium-seng, memberikan perlindungan mekanis, pembuangan panas yang efisien, ketahanan terhadap korosi, dan pemasangan yang mudah. Blok terminal khusus terintegrasi untuk sambungan listrik eksternal, sementara pendingin udara paksa opsional tersedia untuk aplikasi yang memerlukan pengoperasian daya tinggi secara terus-menerus.
| Parameter | Spesifikasi |
|---|---|
| Rentang Daya | 1KW-30KW |
| Tegangan Kerja | ≤1200V |
| Rentang Resistensi | 0,01Ω---1KΩ |
| Toleransi Perlawanan | ±3/±5/±10 |
| Tingkat Perlindungan | IP20/IP23 |
| Koefisien Suhu | ≤300 ppm/℃ |
| Kelas Tahan Api | UL 94V-2 |
| Kepatuhan Standar | GB-5792 |
Peralatan ini menyediakan kondisi beban terkendali untuk memverifikasi kemampuan keluaran terukur UPS, respons beban berlebih, stabilitas tegangan, dan kinerja pengoperasian jangka panjang. Dengan menerapkan tingkat beban yang berbeda, para insinyur dapat mengevaluasi perilaku UPS dalam kondisi yang lebih mewakili kebutuhan pengoperasian sebenarnya.
Sebagai beban listrik buatan, peralatan dapat digunakan untuk memverifikasi kapasitas generator sebelum dioperasikan atau selama pemeliharaan terjadwal. Aplikasi yang umum mencakup pengujian generator diesel, inspeksi sistem daya cadangan, dan pengujian penerimaan pabrik, membantu memastikan kinerja keluaran dalam kondisi beban yang ditentukan.
Beban resistif yang terkontrol memungkinkan para insinyur untuk mengevaluasi kemampuan arus keluaran, kinerja termal, fungsi perlindungan, dan keandalan pengoperasian inverter dan catu daya dalam jangka panjang. Kondisi beban yang dapat disesuaikan juga mendukung pengujian pada berbagai tahap pengoperasian peralatan.
Sistem ini menyediakan beban pelepasan terkendali untuk sistem baterai, peralatan PCS, dan sistem manajemen energi, yang memungkinkan para insinyur menilai kinerja pelepasan dan stabilitas pengoperasian dalam kondisi kelistrikan tertentu.
Sirkuit internal dibagi menjadi beberapa kelompok beban independen, sehingga daya dapat disesuaikan secara progresif sesuai dengan profil pengujian yang diperlukan. Konfigurasi ini mendukung kombinasi beban yang fleksibel, kondisi pengujian yang dapat diulang, dan isolasi kesalahan yang lebih mudah ketika setiap bagian memerlukan inspeksi.
Sistem ini dapat mereproduksi kondisi beban yang berbeda, mulai dari pengoperasian beban ringan hingga pengujian beban penuh dan beban berlebih jangka pendek, sehingga memungkinkan para insinyur mengevaluasi kinerja peralatan di rentang pengoperasian yang lebih luas.
| Kondisi Tes | Tujuan |
|---|---|
| Beban Ringan | Verifikasi operasi berdaya rendah |
| Setengah Beban | Periksa kinerja beban sedang |
| Beban Penuh | Konfirmasikan kapasitas terukur |
| Kelebihan muatan | Evaluasi kemampuan perlindungan |
Struktur terminal terintegrasi dapat dikonfigurasi untuk aplikasi pengujian AC dan DC, memberikan fleksibilitas lebih besar saat menguji berbagai jenis peralatan listrik. Dengan tegangan kerja maksimum 1200V, sistem ini dapat mengakomodasi berbagai kebutuhan pengujian daya industri tanpa memerlukan perubahan pada struktur resistor dasar.
Sebelum pemasangan, pilih peringkat daya, nilai resistansi, dan tingkat perlindungan yang sesuai sesuai dengan daya keluaran peralatan yang diuji, kondisi pengujian yang diperlukan, dan lingkungan pemasangan. Pencocokan spesifikasi yang tepat sangat penting untuk pembuangan energi yang aman selama pengujian.
Periksa enklosur, blok terminal, dan sistem pendingin sebelum pemasangan untuk memastikan bahwa peralatan dalam keadaan utuh dan siap dioperasikan. Setiap kerusakan atau kelainan yang terlihat harus diatasi sebelum penyambungan listrik.
Pasang peralatan di lokasi yang berventilasi baik dengan jarak yang cukup untuk pembuangan panas. Area pemasangan harus dijauhkan dari bahan yang mudah terbakar, kondisi aliran udara terbatas, dan kelembapan berlebihan yang dapat mempengaruhi keselamatan pengoperasian.
Gunakan lubang pemasangan yang disediakan pada penutup untuk memasang unit dengan aman di lantai atau platform pengujian yang ditentukan. Struktur pemasangan harus sesuai dengan berat peralatan dan kondisi pengoperasian.
Hubungkan terminal keluaran peralatan yang diuji ke terminal masukan beban sesuai dengan diagram pengkabelan yang tersedia. Untuk aplikasi DC, polaritas harus dipastikan, sementara semua sambungan terminal harus dikencangkan dengan benar dan dihubungkan dengan kabel yang sesuai dengan arus yang diharapkan.
Setelah memverifikasi sambungan listrik secara lengkap, mulailah pengujian pada tingkat beban rendah dan secara bertahap tingkatkan bagian beban aktif sesuai dengan prosedur pengujian. Selama pengoperasian, pantau suhu resistor dan kondisi pengoperasian terkait lainnya untuk memastikan peralatan tetap dalam kisaran yang ditentukan.
Kotak Resistor Beban Dufew dirancang untuk pengujian kelistrikan jangka panjang dan menjalani verifikasi kinerja kelistrikan dan mekanik sebelum pengiriman. Pengujian berfokus pada karakteristik ketahanan, keamanan kelistrikan, integritas mekanis, dan pengoperasian yang stabil dalam kondisi beban berbeda, membantu memastikan kinerja yang andal dalam lingkungan pengujian industri.
| Karakteristik Listrik | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC/50Hz/60S | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | Resistansi isolasi ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10 kali nilai daya 5S | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Operasi siklik (Debit 10S, Interval 90S) | Lebih dari 9000 jam |
| Panas Basah dalam Keadaan Mantap | 40℃±2/90%-95%RH/100 jam | △R≤±（1%R+0,05Ω） |
| Perubahan Suhu yang Cepat | -55℃, 55℃, 155℃ masing-masing selama 15 menit, 5 siklus | △R≤±（2%R+0,05Ω） |
| Tahan Panas | 350℃/2 jam | Tidak ada perubahan warna atau kerusakan yang jelas |
| Koefisien Suhu | Perbandingan antara resistansi di bawah beban terukur dan resistansi statis | Kurang dari 300 ppm/℃ |
| Ketahanan Api | 10 kali nilai daya selama 5 menit | Bercahaya merah tapi tidak ada nyalanya |
Struktur penutup dirancang untuk tahan terhadap lingkungan transportasi, instalasi, dan pengoperasian industri. Uji mekanis memastikan sistem terminal dan struktur rumah tetap terjaga keandalannya selama penggunaan jangka panjang.
| Karakteristik Mekanik | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Terminal | 45N/30S | Tidak ada kerusakan yang kendur atau terlihat |
| Ketahanan Getaran | 5-200Hz, 1g, 98m/S² | Tidak ada kerusakan struktural yang terlihat |
| Tahan Panas Penyolderan | Terminal timah direndam dalam solder 350±5℃ selama 3S | △R≤±（1%R+0,05Ω） Tidak ada kerusakan eksternal yang terlihat, penandaan jelas |
| Kemampuan solder | Terminal direndam dalam solder 235±5℃ selama 5S | Cakupan solder permukaan terminal ≥95% |
Persyaratan pengujian yang berbeda memerlukan kondisi beban yang berbeda. Kelompok resistor internal dapat dikonfigurasi menjadi beberapa bagian independen, memungkinkan pengguna untuk menyesuaikan beban yang diterapkan sesuai dengan prosedur pengujian sebenarnya.
Konfigurasi umum meliputi:
| Modus Muat | Tujuan Pengujian |
|---|---|
| Beban Rendah | Verifikasi kinerja startup dan pengoperasian berdaya rendah |
| Beban Sedang | Evaluasi kemampuan keluaran parsial |
| Beban Penuh | Konfirmasikan kinerja daya terukur |
| Beban Berlebih | Periksa respons proteksi dan stabilitas sistem |
Desain bagian ini memungkinkan para insinyur untuk melakukan beberapa pengujian dengan satu unit alih-alih menyiapkan beberapa perangkat beban dengan nilai tetap.
Untuk pengujian produksi, verifikasi laboratorium, dan evaluasi keandalan peralatan, peralatan beban sering kali perlu beroperasi dalam kondisi yang terus menerus dan menuntut. Kotak Resistor Beban Dufew dirancang dengan kinerja resistansi yang stabil, struktur pembuangan panas yang dioptimalkan, pengelompokan resistor independen, dan pendinginan udara paksa opsional untuk mendukung pengujian daya tinggi dalam jangka waktu lama.
Desain ini membuatnya cocok untuk aplikasi seperti uji penuaan pabrik, verifikasi kinerja generator, evaluasi keandalan UPS, dan pengujian catu daya, yang memerlukan kondisi beban yang konsisten.
Suzhou Dufew Electrical Co., Ltd. menerapkan prosedur kendali mutu terstruktur di seluruh proses produksi, meliputi inspeksi material, kendali perakitan, dan verifikasi kinerja akhir. Setiap tahap dikelola untuk memastikan keandalan listrik, stabilitas mekanis, dan kinerja produk yang konsisten.
Bahan yang masuk diperiksa untuk memverifikasi kualitas elemen resistor, bahan penutup logam, komponen terminal, dan bahan insulasi sebelum produksi.
Selama perakitan, Dufew mengontrol pengelompokan resistor, keandalan sambungan listrik, jarak isolasi, dan pemasangan mekanis untuk memastikan produk jadi memenuhi persyaratan teknis.
Sebelum pengiriman, setiap unit menjalani verifikasi komprehensif, termasuk pengukuran resistansi, pengujian insulasi, pengujian kekuatan dielektrik, inspeksi struktural, dan pemeriksaan kinerja fungsional.
Suzhou Dufew Electrical Co., Ltd. mengkhususkan diri pada komponen elektronika daya, termasuk resistor, sistem pengereman, reaktor, transformator, dan filter daya. Melalui pengalaman dalam otomasi industri, sistem energi, dan aplikasi peralatan listrik, Dufew memahami persyaratan praktis lingkungan pengujian yang andal.
Proyek pengujian yang berbeda memerlukan konfigurasi listrik dan mekanik yang berbeda. Dufew memberikan solusi khusus berdasarkan daya pengenal, nilai resistansi, tingkat tegangan, langkah beban, persyaratan pendinginan, struktur penutup, dan kondisi pemasangan, membantu pelanggan mencapai kinerja pengujian yang sesuai untuk peralatan tertentu.
Dufew mendukung produsen peralatan, integrator sistem, distributor listrik, dan pengguna industri dengan bantuan teknik, manufaktur yang disesuaikan, dan proses produksi standar. Kemampuan ini membantu memastikan pasokan yang stabil dan solusi kelistrikan yang andal untuk aplikasi industri global.
Sistem pengujian beban tidak hanya memerlukan kapasitas daya yang cukup tetapi juga simulasi beban yang akurat, pengoperasian jangka panjang yang stabil, dan pengoperasian yang mudah. Dibandingkan dengan resistor tunggal tetap atau solusi resistor pengereman konvensional, Dufew Load Resistor Box menyediakan fungsi pengujian yang lebih fleksibel untuk verifikasi peralatan listrik.
| Dimensi Perbandingan | Kotak Resistor Beban | Kotak Resistor Tunggal / Resistor Pengereman Tradisional |
|---|---|---|
| Tujuan Aplikasi Utama | Dirancang untuk pengujian peralatan listrik, pengujian penuaan, dan verifikasi kinerja UPS, generator, inverter, dan catu daya. | Terutama dirancang untuk konsumsi energi selama pengereman motor atau aplikasi resistansi tetap. |
| Kemampuan Penyesuaian Beban | Beberapa bagian resistor independen memungkinkan peralihan beban langkah demi langkah untuk mensimulasikan kondisi pengoperasian yang berbeda. | Biasanya memberikan nilai resistansi tetap dengan kemampuan beban terbatas atau tidak ada yang dapat disesuaikan. |
| Fleksibilitas Pengujian | Mendukung simulasi beban ringan, setengah beban, beban penuh, dan beban berlebih untuk evaluasi peralatan yang komprehensif. | Terutama digunakan untuk satu kondisi operasi dan tidak dapat secara efektif mensimulasikan berbagai skenario pengujian. |
| Kompatibilitas AC/DC | Dirancang dengan koneksi terminal terpadu, memungkinkan pengujian peralatan listrik AC dan DC sesuai dengan persyaratan konfigurasi. | Banyak solusi yang dirancang untuk bus DC atau aplikasi pengereman tertentu dan memiliki fleksibilitas terbatas. |
| Operasi Beban Berkelanjutan | Struktur enclosure yang dioptimalkan dan desain termal mendukung pengujian beban jangka panjang dan pengoperasian penuaan. | Banyak produk resistor pengereman berfokus pada penyerapan energi jangka pendek dan mungkin mengalami kenaikan suhu yang lebih tinggi selama pembebanan terus menerus. |
| Kenyamanan Perawatan | Sirkuit beban independen menyederhanakan pemeriksaan dan pemecahan masalah. Masing-masing bagian dapat diperiksa secara terpisah selama pemeliharaan. | Struktur internal yang diperbaiki membuat pemecahan masalah dan penggantian menjadi lebih rumit. |
Peralatan pengujian beban terutama digunakan untuk mensimulasikan beban listrik dan memverifikasi kinerja sistem tenaga, termasuk kapasitas keluaran, stabilitas, dan respons beban berlebih pada generator, sistem UPS, inverter, dan catu daya. Solusi resistor pengereman terutama diterapkan pada sistem penggerak motor untuk menyerap energi regeneratif selama perlambatan dan mencegah tegangan berlebih pada bus DC.
Sistem ini menggunakan kontrol beban bagian, di mana kelompok resistor internal dibagi menjadi sirkuit independen. Dengan berpindah bagian yang berbeda, pengguna dapat mensimulasikan berbagai kondisi pengoperasian, termasuk beban ringan, beban parsial, beban terukur, dan kondisi beban berlebih. Konfigurasi ini meningkatkan fleksibilitas dan kemampuan pengulangan pengujian.
Metode pendinginan dipilih berdasarkan kapasitas daya, durasi pengoperasian, lingkungan pemasangan, dan persyaratan pembuangan panas. Konfigurasi standar menggunakan aliran udara alami, sedangkan pendinginan udara paksa dapat ditambahkan untuk aplikasi yang memerlukan keluaran daya lebih tinggi atau pengoperasian berkelanjutan yang lebih lama.
Ya. Dufew Electric dapat menyesuaikan nilai resistansi, daya terukur, level tegangan, langkah beban, metode pendinginan, struktur penutup, dan konfigurasi terminal sesuai dengan persyaratan pengujian spesifik.
Sangat cocok untuk verifikasi kinerja, pengujian pemeliharaan, pengujian penuaan, dan evaluasi laboratorium pada generator, sistem UPS, inverter, catu daya DC, pengisi daya, peralatan konversi penyimpanan energi, dan sistem tenaga industri lainnya.
Ya. Dufew Electric memberikan dukungan teknis berdasarkan spesifikasi peralatan pelanggan dan persyaratan pengujian, membantu merancang konfigurasi yang sesuai untuk berbagai kapasitas daya, kondisi kelistrikan, dan lingkungan pemasangan.
