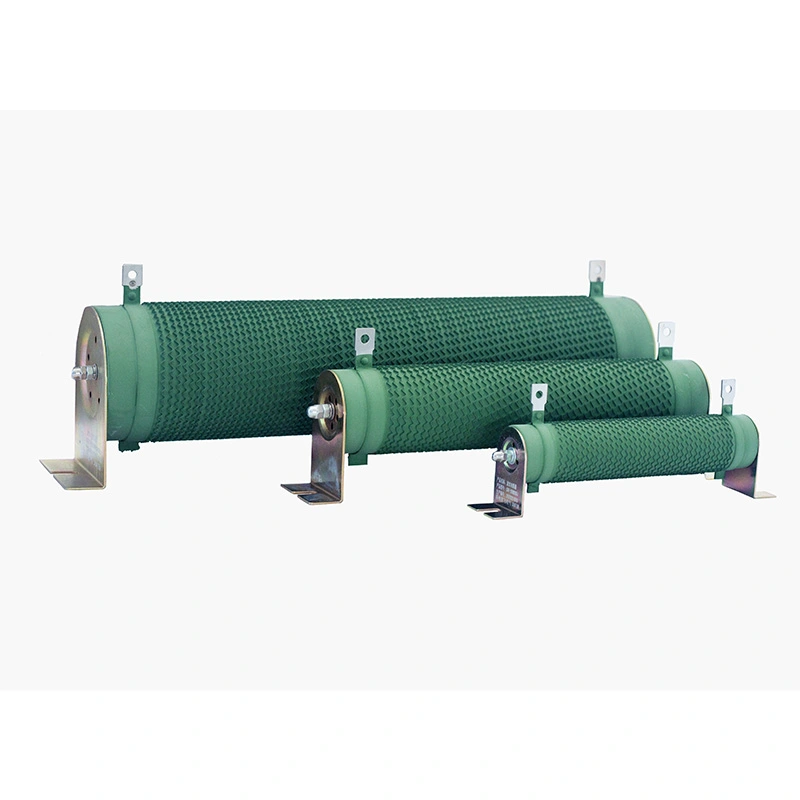

Resistor Bergelombang Non-Induktif Seri DUFEW CRR adalah resistor disipasi energi pasif berdaya tinggi yang dioptimalkan secara khusus untuk rangkaian pulsa frekuensi menengah dan tinggi. Menampilkan struktur belitan non-induktif pita datar bergelombang vertikal yang unik, produk ini menawarkan peringkat daya dari 50W hingga 10kW, nilai resistansi dari 0,01Ω hingga 1kΩ, tiga opsi toleransi resistansi, dan tegangan pengoperasian maksimum 1200V.
Dirancang dengan kemampuan kelebihan pulsa yang sangat baik dan kinerja termal yang stabil, perangkat ini banyak digunakan untuk pembuangan energi, penginderaan arus, pengereman, penekanan lonjakan arus, dan pengujian beban dalam sistem energi terbarukan, otomasi industri, dan peralatan uji laboratorium di seluruh dunia.
| Kode Model | Arti | Keterangan |
| CRR | Seri | Resistor Bergelombang Non-Induktif |
| 2500W | Nilai Daya | 2500W |
| 54.4R | Nilai Resistensi | 54,4Ω |
| J | Toleransi Perlawanan | J = ±5% (Opsional: K = ±10%, H = ±3%) |
| Parameter | Spesifikasi |
| Rentang Daya | 50W–10kW |
| Tegangan Operasi | ≤1200V |
| Rentang Resistensi | 0,01Ω–1kΩ |
| Toleransi Perlawanan | ±3% / ±5% / ±10% |
| Peringkat Perlindungan | IP00 |
| Koefisien Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Tahan Api | UL 94V-2 |
| Standar Kepatuhan | GB/T 5792 |
Diproduksi dari keramik insulasi alumina tinggi satu bagian, inti berongga dilengkapi saluran udara konveksi internal untuk pembuangan panas yang efisien. Ini memberikan ketahanan getaran yang sangat baik dan mempertahankan kinerja insulasi yang stabil pada suhu hingga 350°C. Struktur keramik tahan terhadap siklus suhu tinggi dan rendah berulang kali tanpa retak.
Pita paduan datar dicap secara presisi ke dalam profil bergelombang kontinu, memberikan koefisien resistansi suhu (TCR) yang sangat rendah. Dua bahan paduan tersedia untuk disesuaikan dengan aplikasi berbeda: Nikel-Kromium (Ni-Cr) untuk pengereman berdaya tinggi dan pembuangan energi secara terus-menerus, dan Constantan untuk sirkuit penginderaan arus rendah yang presisi.
Klem ujung, tiang terminal, dan braket pemasangan dibuat dari baja tahan karat yang dipertebal dengan lapisan anti korosi pasif. Rakitan ini lulus uji tarik terminal 45N tanpa melonggarkan, menawarkan ketahanan yang sangat baik terhadap panas penyolderan, dan meminimalkan pemanasan kontak yang disebabkan oleh oksidasi.
Dengan menggunakan teknik belitan non-induktif terbalik kawat ganda, induktansi seri ekuivalen (ESL) biasanya dapat dikontrol di bawah 10nH, menjadikan resistor ini cocok untuk rangkaian switching frekuensi tinggi yang beroperasi pada frekuensi hingga 100kHz.
●Induktansi Sangat Rendah – Struktur bergelombang dikombinasikan dengan belitan non-induktif terbalik secara efektif menghilangkan induktansi diri, menekan osilasi frekuensi tinggi dan lonjakan tegangan, serta melindungi perangkat semikonduktor daya.
●Pembuangan Panas yang Sangat Baik – Desain bergelombang vertikal meningkatkan luas permukaan pendinginan, sementara inti keramik memberikan konduksi termal yang efisien, memungkinkan kepadatan daya yang lebih tinggi dan kenaikan suhu yang lebih rendah.
●Kemampuan Kelebihan Beban yang Luar Biasa – Menahan daya terukur 10× selama 5 detik tanpa kerusakan yang terlihat, menjadikannya ideal untuk aplikasi pengereman dan penyerapan lonjakan arus.
●Masa Pakai Panjang – Masa pakai beban siklik melebihi 9.000 jam (pengosongan 10 detik / interval 90 detik), dengan lapisan tahan penuaan dan inti keramik bebas deformasi.
●Ramah Lingkungan – Lapisan anorganik ramah lingkungan tidak menghasilkan asap, tidak ada gas beracun, dan mematuhi persyaratan keselamatan RoHS dan UL.
●Kustomisasi Fleksibel – Nilai resistansi, peringkat daya, dimensi, orientasi terminal, dan braket pemasangan semuanya dapat disesuaikan menurut gambar atau spesifikasi.
Konverter penyimpanan energi, inverter fotovoltaik, sistem kontrol pitch turbin angin, beban uji penuaan paket baterai, resistor pra-pengisian dan pengosongan pengisian cepat DC.
Penggerak frekuensi variabel frekuensi menengah dan tinggi, pengereman regeneratif penggerak servo, derek pelabuhan, elevator, pabrik penggilingan, mesin penarik kawat dan peralatan tekstil, sistem pembuangan energi.
Bank beban daya frekuensi tinggi, bangku uji sinyal pulsa, sistem penuaan catu daya, penginderaan arus presisi, resistor snubber dan redaman.
Mesin EDM potong kawat CNC, peralatan las busur, sistem pengangkat dan penerangan panggung, sentrifugal, mesin kertas, dan penumpuk-reclaimer.
Pembatas arus frekuensi tinggi, resistor start motor, penyerapan energi lonjakan kabinet tegangan menengah.
DUFEW berspesialisasi dalam R&D dan pembuatan komponen elektronika daya, memberikan produk yang andal dan solusi terintegrasi untuk pengguna industri, distributor, dan pelanggan OEM.
Kami menawarkan rangkaian lengkap produk elektronika daya, termasuk resistor, unit pengereman, reaktor, transformator, filter, dan sistem bank beban, menyediakan sumber terpadu untuk beragam kebutuhan aplikasi.
Proses manufaktur yang ketat, jalur produksi modern, dan kontrol kualitas yang ketat memastikan kinerja produk yang konsisten, masa pakai yang lama, dan pengoperasian yang dapat diandalkan.
Nilai resistansi, peringkat daya, dimensi, konfigurasi terminal, dan opsi pemasangan yang disesuaikan tersedia untuk memenuhi persyaratan teknis spesifik Anda.
Manajemen produksi yang efisien dan dukungan teknis yang responsif membantu mempersingkat waktu tunggu dan memberikan bantuan yang dapat diandalkan mulai dari pemilihan produk hingga layanan purna jual.
| Ciri | Kondisi Tes | Pertunjukan |
| Tegangan Tahan Dielektrik | 2500VAC / 50Hz / 60 detik | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | Nilai daya 10× selama 5 detik | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Operasi siklik (10 detik hidup / 90 detik mati) | 9.000 jam |
| Panas Basah dalam Keadaan Mantap | 40°C ±2°C, 90–95% RH, 100 jam | ΔR ≤ ±(1%R + 0,05Ω) |
| Perubahan Suhu yang Cepat | -55°C / 55°C / 155°C, masing-masing 15 menit, 5 siklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Tahan Panas | 350°C / 2 jam | Tidak ada perubahan warna atau kerusakan yang jelas |
| Koefisien Suhu | Resistansi beban terukur vs. resistansi statis | <300 ppm/°C |
| Tahan Api | Daya terukur 10× selama 5 menit | Merah membara tanpa nyala api terbuka |
| Ciri | Kondisi Tes | Pertunjukan |
| Kekuatan Terminal | 45N / 30 detik | Tidak ada kelonggaran atau kerusakan yang terlihat |
| Ketahanan Getaran | 5–200Hz, 1g, 98m/s² | Tidak ada kerusakan struktural yang terlihat |
| Ketahanan terhadap Panas Penyolderan | Terminal direndam dalam solder 350±5°C selama 3 detik | ΔR ≤ ±(1%R + 0,05Ω) |
| Kemampuan solder | Terminal direndam dalam solder 235±5°C selama 5 detik | Cakupan solder ≥95% |
| Barang Perbandingan | Resistor Bergelombang Non-Induktif | Resistor Konvensional (Film Karbon / Film Logam / Wirewound Standar) |
| Tujuan Desain | Dioptimalkan untuk pulsa frekuensi tinggi, pengereman VFD, dan pembuangan energi regeneratif | Dirancang untuk aplikasi umum dengan sinyal rendah dan daya konstan |
| Penekanan Induktansi Parasit | Gulungan bergelombang interleaved terbalik mengurangi induktansi hingga kurang dari sepersepuluh jenis wirewound konvensional | Tidak ada penekanan induktansi aktif; desain wirewound standar memiliki induktansi parasit yang tinggi |
| Respon Denyut Nadi | Respon pulsa cepat dengan tailing tegangan minimal | Penyimpanan energi induktif dan tailing tegangan terlihat jelas |
| Penindasan Harmonik & Lonjakan | Secara signifikan mengurangi interferensi harmonik dan lonjakan tegangan | Induktansi tinggi dapat memperkuat lonjakan pulsa dan distorsi sinyal |
| Siklus & Penuaan Termal | Distribusi tegangan termal yang seragam; penyimpangan resistensi ≤1% dalam siklus jangka panjang | Film terkelupas dan resistensi yang berlebihan terhadap penyimpangan akibat siklus termal yang sering terjadi |
Q1: Apakah desain non-induktif memengaruhi peringkat daya atau akurasi resistansi?
J: Tidak. Metode belitan non-induktif hanya mengubah distribusi medan magnet pada jalur arus. Hal ini tidak berdampak negatif terhadap resistivitas, kemampuan pembuangan panas, atau kapasitas daya pita paduan. Toleransi resistensi dan koefisien suhu tetap sama dengan versi standar.
Q2: Bagaimana cara menentukan apakah versi non-induktif diperlukan?
J: Jika sirkuit Anda menggunakan kontrol PWM frekuensi tinggi, peralihan IGBT cepat, atau mengalami dering tegangan lebih dan distorsi bentuk gelombang, disarankan untuk menggunakan versi non-induktif. Untuk aplikasi pengereman biasa 50/60Hz, resistor bergelombang standar biasanya cukup.
Q3: Dapatkah nilai atau dimensi resistansi khusus disesuaikan?
J: Ya. DUFEW menyediakan penyesuaian penuh, termasuk nilai resistansi melebihi 0,01Ω–1kΩ, peringkat daya, panjang dan diameter tabung keramik, posisi terminal, dan konfigurasi braket pemasangan. Sampel dapat diproduksi dengan cepat berdasarkan gambar atau spesifikasi.
Q4: Apa yang harus dilakukan jika penyimpangan resistansi melebihi rentang toleransi setelah penggunaan jangka panjang?
A: Oksidasi suhu tinggi yang berkepanjangan, kelembapan tinggi, dan beban berlebih yang sering dapat merusak pita paduan. Jika resistansi insulasi turun di bawah 100MΩ, disarankan untuk menggantinya. Meningkatkan ventilasi kabinet dan memilih resistor dengan margin daya yang memadai dapat memperpanjang masa pakai secara signifikan.
