Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

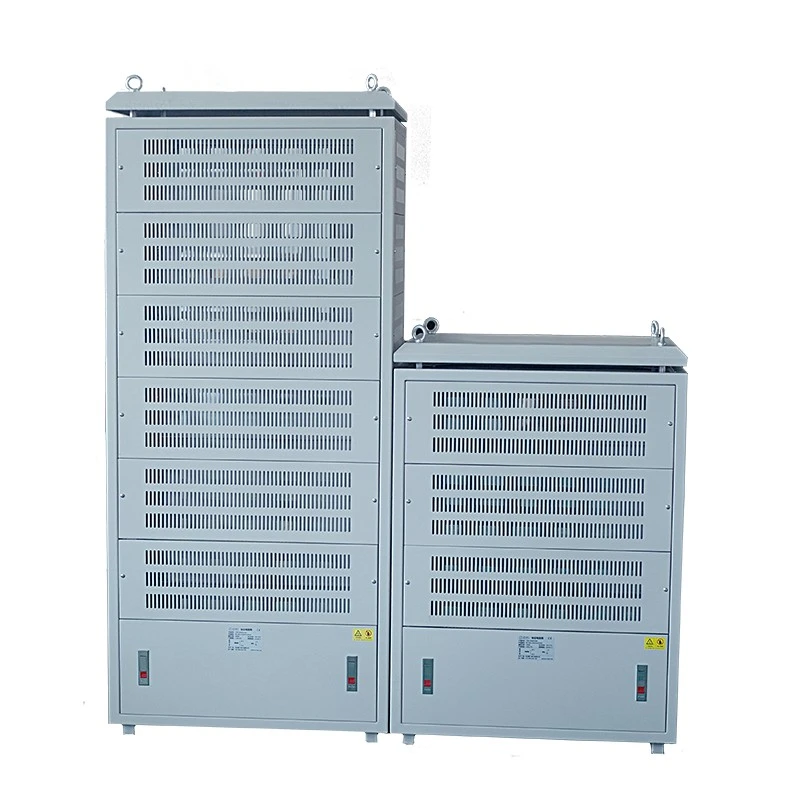

Kabinet Resistor Pengereman Inverter adalah komponen penting yang digunakan dalam aplikasi pengereman regeneratif penggerak frekuensi variabel (VFD).
Ketika motor yang dikendalikan oleh konverter frekuensi melambat dengan cepat, motor dapat memasuki operasi regeneratif dan mengembalikan energi listrik ke bus DC inverter. Energi regenerasi ini meningkatkan tegangan bus DC.
Jika kelebihan energi tidak dapat dilepaskan secara efektif, sistem inverter mungkin mengalami:
- Alarm tegangan berlebih bus DC
- Penghentian inverter yang tidak terduga
- Kegagalan pengereman
- Mengurangi efisiensi peralatan
- Potensi kerusakan pada modul daya
Kabinet Resistor Pengereman Inverter Listrik Dufew bekerja sama dengan unit pengereman untuk mengonsumsi energi regenerasi dengan aman dan menjaga kestabilan pengoperasian inverter.
Selama proses pengereman:
1. Motor menghasilkan energi regeneratif selama perlambatan.
2. Unit pengereman mendeteksi peningkatan tegangan bus DC.
3. Kabinet resistor pengereman dihubungkan ke sirkuit pengereman.
4. Resistor mengubah energi listrik menjadi energi panas.
5. Struktur pendingin kabinet menghilangkan panas yang dihasilkan.
Proses disipasi energi yang terkendali ini membantu menjaga kestabilan pengoperasian selama siklus akselerasi, deselerasi, dan pengereman darurat yang sering dilakukan.
Berbeda dengan kabinet resistor serba guna, kabinet resistor pengereman inverter memerlukan pencocokan akurat dengan sistem penggerak lengkap.
Pemilihan resistor yang salah dapat menyebabkan:
- Torsi pengereman tidak mencukupi
- Temperatur resistor berlebihan
- Masa pakai yang lebih pendek
- Pengoperasian inverter tidak stabil
- Mengurangi efisiensi pengereman
Dufew Electric mengevaluasi kondisi kerja aktual sebelum merancang kabinet resistor pengereman.
Parameter pemilihan utama meliputi:
| Faktor Seleksi | Pengaruh pada Desain |
|---|---|
| Tegangan Inverter | Menentukan persyaratan isolasi dan konfigurasi resistor |
| Tenaga Motorik | Menentukan kapasitas penyerapan energi |
| Frekuensi Pengereman | Mempengaruhi desain termal dan kapasitas resistor |
| Beban Inersia | Menentukan tingkat energi regeneratif |
| Waktu Pengereman | Mempengaruhi kemampuan kelebihan beban |
| Siklus Tugas | Menentukan operasi berkelanjutan atau terputus-putus |
| Lingkungan Instalasi | Mempengaruhi struktur kabinet dan metode pendinginan |
Melalui seleksi berbasis teknik, Dufew Electric menyediakan solusi resistor pengereman yang disesuaikan dengan kebutuhan aplikasi sebenarnya.
Pada peralatan industri berat, motor sering kali beroperasi pada kondisi beban yang berubah-ubah.
Selama:
- Deselerasi cepat
- Penghentian darurat
- Menurunkan beban berat
- Siklus start-stop yang sering
motor dapat menghasilkan energi regeneratif yang signifikan.
Tanpa alat penyerap energi yang efektif, energi ini terakumulasi di bus DC inverter dan menyebabkan kenaikan tegangan.
Kabinet Resistor Pengereman Inverter Listrik Dufew menyediakan jalur pelepasan terkendali dengan mengubah energi listrik regeneratif menjadi panas.
Manfaatnya meliputi:
- Mengurangi fluktuasi tegangan bus DC
- Peningkatan perlindungan inverter
- Performa pengereman lebih stabil
- Mengurangi risiko penutupan yang tidak terduga
Dufew Electric menggunakan rakitan resistor bergelombang modular yang dirancang khusus untuk aplikasi pengereman dinamis, memberikan kinerja penyerapan energi yang andal dalam kondisi pengereman yang sering.
Elemen resistor bergelombang memiliki permukaan pembuangan panas yang besar, kepadatan daya yang tinggi, kinerja ketahanan yang stabil, dan kesesuaian untuk siklus pengereman berulang.
Kabinet ini mengintegrasikan beberapa modul resistor melalui struktur konduktif yang andal dan busbar tembaga. Setiap lapisan resistor dirancang dengan sambungan listrik independen, ruang pembuangan panas khusus, struktur konduktif yang diperkuat, dan perlindungan pemantauan suhu.
Desain modular memberikan beberapa keuntungan:
Beberapa modul resistor mendistribusikan energi pengereman secara merata, mengurangi tekanan termal pada masing-masing komponen dan mempertahankan kinerja pengereman yang stabil selama pengoperasian berkelanjutan.
Kapasitas resistor dapat disesuaikan menurut daya motor, frekuensi pengereman, karakteristik beban, dan persyaratan siklus pengoperasian.
Jika salah satu modul resistor memerlukan pemeriksaan atau penggantian, teknisi dapat memperbaiki bagian yang terkena dampak tanpa mengganti seluruh kabinet, sehingga mengurangi waktu dan biaya perawatan.
Manajemen panas adalah salah satu faktor terpenting dalam desain resistor pengereman. Selama siklus pengereman yang sering, kenaikan suhu yang berlebihan dapat menyebabkan variasi nilai resistansi, berkurangnya efisiensi pengereman, penuaan komponen, dan masa pakai yang lebih pendek.
Dufew Electric merancang solusi manajemen termal sesuai dengan kondisi pengoperasian sebenarnya. Kabinet dapat mencakup saluran aliran udara yang dioptimalkan, ruang ventilasi independen, struktur pendingin knalpot samping, kipas pendingin paksa, dan perangkat perlindungan suhu.
Untuk ruang inverter dan instalasi listrik kompak, pendinginan knalpot samping membantu mengurangi sirkulasi udara panas di sekitar peralatan inverter, meningkatkan manajemen termal ruang listrik, dan mencegah akumulasi panas di dekat lemari kontrol.
Solusi pendinginan dapat disesuaikan berdasarkan frekuensi pengereman, ruang pemasangan, persyaratan pengoperasian berkelanjutan, dan kondisi lingkungan.
Lokasi industri yang berbeda memiliki batasan pemasangan yang berbeda. Dufew Electric mendukung struktur kabinet yang disesuaikan dengan kebutuhan pelanggan dan kondisi aplikasi.
Pemasangan lantai cocok untuk ruang kelistrikan, area kontrol industri, ruang peralatan, dan ruang sistem penggerak.
Keunggulannya meliputi akses perawatan yang mudah, struktur instalasi yang stabil, dan kesesuaian untuk sistem tenaga besar.
Pemasangan yang dipasang di samping cocok untuk aplikasi dengan ruang pemasangan terbatas, sistem peralatan terintegrasi, dan tata letak kelistrikan yang ringkas.
Opsi penyesuaian mencakup dimensi kabinet, arah masuk kabel, struktur pemasangan, dan konfigurasi pendinginan.
Kabinet resistor pengereman Dufew dirancang khusus untuk sistem pengereman konverter frekuensi, penyerapan energi regeneratif, kontrol deselerasi motor, dan aplikasi pengereman dinamis.
Sistem ini mendukung rentang daya dari 20KW hingga 500KW dan tegangan kerja hingga ≤3000V, sehingga cocok untuk aplikasi inverter berdaya sedang dan tinggi.
Kabinet ini mengadopsi busbar tembaga yang diperkuat, struktur konduktif baja tahan karat, dan desain kabel internal yang dioptimalkan untuk meningkatkan kemampuan membawa arus, mengurangi kehilangan sambungan, dan menjaga kestabilan pengoperasian beban tinggi.
Kabinet ini dapat mengintegrasikan sakelar pelindung suhu, kipas pendingin, terminal pelindung, dan struktur penutup khusus untuk meningkatkan keselamatan dan keandalan selama pengoperasian jangka panjang.
Kabinet Resistor Pengereman Inverter Listrik Dufew banyak digunakan dalam sistem industri yang membutuhkan kontrol energi regeneratif yang andal.
| Aplikasi | Peralatan | Persyaratan Utama |
|---|---|---|
| Peralatan Pelabuhan | Derek, sistem pengangkat | Pengereman yang sering dan penyerapan energi beban berat |
| Sistem Pertambangan | Kerekan tambang, alat pengangkat | Kontrol beban inersia tinggi dan pengoperasian berkelanjutan |
| Sistem Lift | Lift industri, platform pengangkat | Siklus akselerasi dan pengereman yang berulang |
| Industri Baja | Pabrik penggilingan, penggerak berat | Pengereman regeneratif frekuensi tinggi |
| Mesin Industri | Sistem motorik besar | Pengoperasian inverter yang stabil |
| Sistem Uji | Platform pengujian motor | Penyerapan beban resistansi terkendali |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Kabinet Resistor Pengereman Inverter |
| Aplikasi | Sistem Pengereman Regeneratif PKS |
| Elemen Resistor | Resistor Bergelombang |
| Rentang Daya | 20KW-500KW |
| Tegangan Kerja | ≤3000V |
| Rentang Resistensi | 0,01Ω-1KΩ |
| Akurasi Resistensi | ±3% / ±5% / ±10% |
| Tingkat Perlindungan | IP20/IP23 |
| Koefisien Suhu | ≤300 ppm/℃ |
| Kelas Tahan Api | UL94V-2 |
| Standar Referensi | GB-5792 |
Contoh: CRC 100KW 2.7R J
| Kode | Keterangan |
|---|---|
| CRC | Kabinet Resistor Pengereman |
| 100KW | Nilai Daya |
| 2.7R | Nilai Resistensi |
| J | Akurasi Resistansi (K=±10%, J=±5%, H=±3%) |
Sebelum pengiriman, Dufew Electric melakukan pengujian kelistrikan dan mekanik untuk memverifikasi keandalan produk.
| Barang Tes | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC/50Hz/60S | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10 kali nilai daya 5S | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Operasi siklik | >9000 jam |
| Tes Panas Basah | 40℃±2 /90%-95%RH/100 jam | △R≤±(1%R+0,05Ω) |
| Siklus Suhu | -55℃,55℃,155℃ siklus | △R≤±(2%R+0,05Ω) |
| Tahan Panas | 350℃/2 jam | Tidak ada kerusakan yang jelas |
Setiap aplikasi pengereman VFD memiliki kondisi pengoperasian dan persyaratan kinerja yang berbeda. Dufew Electric memberikan evaluasi teknik dan solusi khusus berdasarkan parameter sistem tertentu, kondisi pemasangan, dan lingkungan pengoperasian.
Konfigurasi resistor pengereman dirancang sesuai dengan parameter sistem penggerak utama, termasuk tegangan inverter, daya motor, frekuensi pengereman, waktu pengereman, dan siklus kerja.
Persyaratan pemasangan dipertimbangkan dengan cermat untuk memastikan desain kabinet yang tepat dan pengoperasian yang andal, termasuk dimensi kabinet, persyaratan pendinginan, lingkungan dalam atau luar ruangan, dan persyaratan sambungan kabel.
Kondisi pengoperasian yang berbeda memerlukan solusi pengereman yang berbeda, seperti pengereman terus-menerus, penghentian darurat, dan penerapan akselerasi atau deselerasi yang sering.
Berdasarkan parameter ini, Dufew Electric merancang konfigurasi resistor pengereman dan struktur kabinet yang sesuai untuk memenuhi berbagai kebutuhan aplikasi.
Dufew Electric mengintegrasikan manufaktur elemen resistor, perakitan kabinet, desain termal, pengujian kelistrikan, dan dukungan teknik untuk memberikan solusi resistor pengereman yang lengkap.
Kemampuan manufaktur terintegrasi ini membantu memastikan kualitas produk yang konsisten mulai dari produksi komponen hingga pengiriman akhir.
Proses perakitan resistor meliputi produksi elemen resistor bergelombang, verifikasi resistansi, dan perakitan sambungan listrik untuk memastikan kinerja yang stabil.
Integrasi kabinet mencakup pemasangan lapisan resistor, perakitan busbar tembaga, pemasangan komponen pelindung, dan integrasi sistem pendingin untuk pengoperasian yang andal.
Setiap kabinet resistor pengereman diperiksa untuk akurasi resistansi, kinerja insulasi, keandalan sambungan listrik, dan kualitas perakitan mekanis sebelum pengiriman.
Dufew Electric mengikuti prosedur manajemen kualitas terstruktur untuk memastikan kinerja produk yang konsisten dan pengoperasian yang andal.
Dokumen mutu meliputi:
- Sertifikasi Sistem Manajemen Mutu ISO9001
- Sertifikasi CE
- Laporan Pengujian Produk
- Catatan Inspeksi Pabrik
Dokumen teknis dan laporan inspeksi dapat diberikan sesuai dengan kebutuhan proyek tertentu.
Dufew Electric menyediakan persiapan transportasi profesional untuk peralatan listrik industri, memastikan setiap kabinet resistor pengereman terlindungi dengan baik selama pengiriman dan siap dipasang setelah pengiriman.
Proses pengemasan mencakup pengemasan kayu berstandar ekspor, perlindungan kelembaban, struktur pengikat internal, dan label identifikasi produk untuk meningkatkan keselamatan transportasi.
Sebelum pengiriman, teknisi mengonfirmasi detail penting seperti dimensi kabinet, berat produk, persyaratan pengangkatan, dan informasi pemasangan untuk membantu memastikan kelancaran pemasangan dan commissioning di lokasi pelanggan.
Selama perlambatan motor, energi regeneratif meningkatkan tegangan bus DC inverter. Kabinet resistor pengereman menyerap dan mengubah kelebihan energi ini menjadi panas, membantu mencegah kesalahan tegangan lebih pada inverter dan menjaga kestabilan pengoperasian sistem.
Pemilihannya bergantung pada beberapa faktor, termasuk tegangan inverter, daya motor, frekuensi pengereman, inersia beban, waktu pengereman, nilai resistansi, dan siklus kerja. Parameter ini menentukan konfigurasi resistor dan desain termal yang sesuai.
Ya. Dufew Electric mendesain kabinet resistor pengereman sesuai dengan parameter kelistrikan dan persyaratan aplikasi, bukan merek inverter tertentu, sehingga memungkinkan kompatibilitas dengan sistem VFD yang berbeda.
Ya. Struktur resistor bergelombang modular dan desain manajemen termal yang dioptimalkan dikembangkan untuk siklus akselerasi dan pengereman berulang, sehingga cocok untuk aplikasi industri yang menuntut.
Ya. Dufew Electric memberikan solusi khusus sesuai dengan kebutuhan sistem yang berbeda, termasuk peringkat daya, nilai resistansi, level tegangan, dimensi kabinet, desain pendingin, dan struktur pemasangan.
Untuk memberikan solusi yang sesuai, pelanggan harus memberikan rincian aplikasi seperti tegangan inverter, daya motor, frekuensi pengereman, siklus kerja, lingkungan pemasangan, dan nilai resistansi yang diperlukan.
Ya. Dufew Electric menyediakan evaluasi teknik, dokumen teknis, laporan pengujian, dan solusi resistor pengereman yang disesuaikan untuk mendukung berbagai proyek industri.
Sistem VFD yang berbeda memerlukan konfigurasi resistor pengereman yang berbeda. Dufew Electric menyediakan solusi kabinet resistor pengereman inverter yang disesuaikan berdasarkan parameter inverter, karakteristik motor, persyaratan pengereman, kondisi pemasangan, dan kebutuhan manajemen termal.
Dengan kemampuan manufaktur resistor profesional, dukungan teknis, dan prosedur pengujian yang lengkap, Dufew Electric membantu pelanggan industri mengembangkan sistem pengereman regeneratif yang andal dengan kinerja stabil.
Hubungi Dufew Electric dengan inverter Anda dan persyaratan aplikasi untuk menerima solusi kabinet resistor pengereman yang sesuai.
