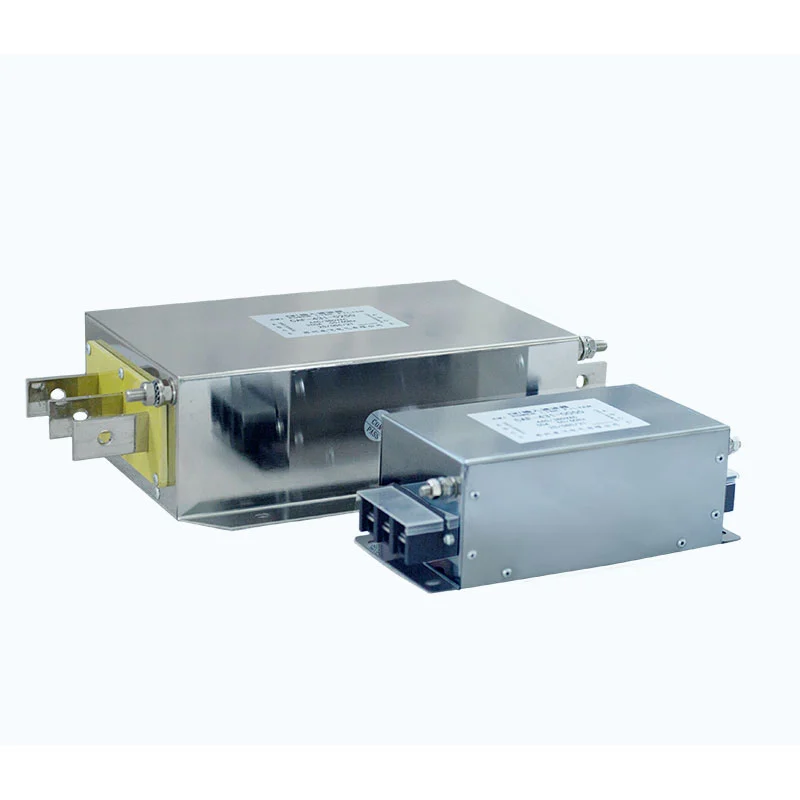

Filter Catu Daya

Filter Catu Daya dipasang di antara sumber daya masuk dan input daya peralatan. Tujuan utamanya adalah untuk mengendalikan interferensi elektromagnetik (EMI) yang dilakukan melalui saluran listrik.

Peralatan elektronik daya seperti inverter, penggerak servo, dan catu daya switching dapat menghasilkan kebisingan frekuensi tinggi selama operasi switching. Peralatan listrik eksternal dan jaringan listrik juga dapat menimbulkan gangguan frekuensi tinggi yang tidak diinginkan pada jalur suplai yang sama.

Filter memberikan impedansi pada komponen frekuensi tinggi yang tidak diinginkan ini sekaligus memungkinkan pasokan daya normal melewatinya.

Ini dirancang untuk bekerja di kedua arah:

- Mengurangi interferensi frekuensi tinggi yang dihasilkan oleh peralatan dan dilakukan terhadap jaringan listrik

- Mengurangi RF eksternal dan gangguan listrik yang masuk ke peralatan melalui jalur suplai

- Menekan interferensi mode umum dan mode diferensial

- Mengurangi kemungkinan terjadinya interferensi antar peralatan elektronik yang berdekatan

Oleh karena itu, filter digunakan sebagai bagian dari kontrol EMI/EMC peralatan dan sistem penekan interferensi saluran listrik.

Rangkaian Filter dan Prinsip Pengoperasian

Filter menggunakan kombinasi tersedak mode umum, kapasitor X, kapasitor Y, dan komponen resistif untuk membentuk jaringan penyaringan low-pass.

Tersedak Mode Umum

Tersedak mode umum menghadirkan impedansi tinggi terhadap kebisingan frekuensi tinggi mode umum sambil membiarkan arus suplai normal lewat.

X Kapasitor

Kapasitor X dihubungkan melintasi konduktor daya dan menyediakan jalur untuk kebisingan frekuensi tinggi mode diferensial.

Y Kapasitor

Kapasitor Y menyediakan jalur terkontrol antara konduktor daya dan referensi ground atau sasis untuk interferensi mode umum yang sesuai.

Penghambat

Tergantung pada konfigurasi rangkaian, komponen resistif dapat digunakan untuk pelepasan kapasitor dan redaman rangkaian.

Sirkuit gabungan memberikan penekanan interferensi mode umum dan mode diferensial pada rentang frekuensi yang ditentukan.

Penyaringan Satu Tahap dan Dua Tahap

Filter dapat menggunakan struktur satu tahap atau dua tahap.

Pemfilteran satu tahap cocok untuk aplikasi di mana tingkat interferensi dapat dikontrol dengan satu bagian pemfilteran dan ruang pemasangan terbatas.

Penyaringan dua tahap memberikan redaman tambahan saat peralatan beroperasi di lingkungan elektromagnetik yang lebih menuntut.

Konfigurasi yang sesuai harus ditentukan sesuai dengan peralatan, karakteristik interferensi, redaman yang diperlukan, dan kondisi pemasangan.

Spesifikasi Listrik

Spesifikasi berikut berlaku untuk konfigurasi produk yang relevan. Seri filter Dufew Electric yang berbeda mungkin memiliki voltase dan rentang arus yang berbeda.

* Informasi teknis yang diberikan juga mencantumkan 2500VDC / 60s untuk kekuatan dielektrik saluran-ke-tanah. Nilai yang berlaku harus dikonfirmasi dari spesifikasi akhir untuk model yang dipilih.

Identifikasi Model

Penunjukan model umumnya adalah: CAF-4 3 1-0010

Penunjukan model harus diperiksa sesuai dengan spesifikasi produk dan papan nama yang berlaku sebelum memesan.

Fitur Utama

Penindasan Mode Umum dan Mode Diferensial

Rangkaian filter mengatasi interferensi frekuensi tinggi mode umum dan mode diferensial, sehingga memungkinkan untuk digunakan di mana jenis EMI konduksi yang berbeda mungkin terdapat.

Kontrol Interferensi Dua Arah

Filter dapat mengurangi interferensi yang dihasilkan oleh peralatan yang terhubung dan disalurkan ke jaringan suplai, sekaligus membatasi gangguan frekuensi tinggi eksternal yang masuk melalui sambungan listrik.

Rentang Penyaringan 5 kHz--30 MHz

Rentang penyaringan yang ditentukan mencakup interferensi frekuensi tinggi yang terkait dengan peralihan elektronika daya dan peralatan elektronik lainnya.

Konfigurasi Satu atau Dua Tahap

Struktur penyaringan dapat dipilih sesuai dengan tingkat interferensi dan persyaratan pemasangan.

Struktur Kompak

Konstruksi terintegrasi cocok untuk pemasangan di dalam kabinet kontrol dan penutup listrik di mana ruang pemasangan terbatas.

Aplikasi Khas

Filter ini dirancang untuk peralatan elektronika daya satu fasa di mana EMI yang dilakukan perlu dikontrol. Ini dapat digunakan dalam inverter fase tunggal, penggerak servo, catu daya switching, pengontrol, mesin bordir, mesin ukiran, peralatan kontrol industri, dan peralatan elektronik lainnya yang dipasang di lingkungan sensitif EMI.

Filter juga dapat digunakan dalam instalasi listrik di mana beberapa perangkat elektronik beroperasi pada jaringan listrik yang sama dan interferensi yang terjadi dapat mempengaruhi pengoperasian peralatan atau kinerja sistem.

Kapan Mempertimbangkan Filter Catu Daya

Filter mungkin cocok bila peralatan mengalami gejala terkait interferensi seperti:

- Shutdown yang tidak terduga

- Pemicuan yang salah atau pengoperasian yang tidak normal

- Gangguan komunikasi atau kontrol

- Kebisingan listrik yang berlebihan

- Interferensi saluran listrik antara peralatan yang berdekatan

Gejala-gejala ini bisa disebabkan oleh banyak hal. Sebelum memilih filter, sumber masalah sebenarnya harus diidentifikasi. Filter tidak menggantikan tindakan perbaikan terhadap kelebihan beban, grounding yang salah, kegagalan isolasi, kesalahan peralatan, atau masalah kelistrikan mendasar lainnya.

Pemilihan Produk

Pemilihan filter harus mempertimbangkan tegangan suplai peralatan, arus pengenal, frekuensi pengoperasian, konfigurasi fase tunggal, kinerja penyaringan yang diperlukan, dimensi pemasangan, metode pengardean, suhu sekitar, dan tingkat perlindungan.

Untuk konfigurasi fase tunggal yang ditentukan, nilai filter yang direkomendasikan adalah sekitar 1,2–1,5 kali nilai arus peralatan. Pemilihan akhir juga harus mempertimbangkan arus beban aktual, kondisi beban berlebih, suhu pengoperasian, dan spesifikasi pabrikan.

Untuk pemilihan model, pelanggan dapat memberikan model peralatan, tegangan suplai, arus pengenal, frekuensi pengoperasian, diagram pengkabelan, dimensi pemasangan, gejala interferensi, dan lingkungan pengoperasian.

Petunjuk Instalasi

Pemasangan yang benar sangat penting untuk menekan EMI frekuensi tinggi.

1. Konfirmasikan Peringkat Listrik

Periksa tegangan dan arus peralatan sebelum pemasangan. Filter yang dipilih harus kompatibel dengan suplai peralatan dan arus pengoperasian.

2. Periksa Filternya

Periksa rumahan, terminal, titik pemasangan, label identifikasi, dan tanda kabel. Jangan memasang unit yang rusak.

3. Pasang Dekat dengan Peralatan

Pasang filter sedekat mungkin dengan sumber listrik peralatan yang dilindungi. Untuk pemasangan kabinet, filter dapat dipasang pada permukaan pemasangan logam yang sesuai sesuai dengan persyaratan pemasangan.

4. Hubungkan secara Seri

Hubungkan filter antara catu daya masuk dan input peralatan sesuai dengan diagram pengkabelan yang berlaku. Ikuti terminal input dan output yang ditandai di mana arah koneksi yang ditentukan ditentukan.

Terminal grounding harus terhubung dengan aman.

5. Pisahkan Kabel Input dan Output

Jangan gabungkan kabel masukan filter dan kabel keluaran.

Interferensi frekuensi tinggi dapat berpasangan antara konduktor input dan output yang diarahkan secara dekat dan melewati sirkuit penyaringan. Oleh karena itu, perkabelan sisi masukan dan sisi beban harus dirutekan secara terpisah dan dipisahkan sejauh mungkin.

Konduktor pembumian harus pendek dan mempunyai impedansi yang cukup rendah untuk pemasangan.

6. Uji Setelah Instalasi

Setelah memeriksa kabel dan grounding:

1. Konfirmasikan semua koneksi terminal.

2. Periksa pemisahan kabel input/output.

3. Berikan energi pada peralatan.

4. Amati status pengoperasian dan kondisi alarm.

5. Verifikasi apakah interferensi asli telah berkurang.

Filter Fase Tunggal Terintegrasi vs. Unit Filter Terpisah

Untuk peralatan satu fase kompak, rakitan filter terintegrasi dapat mengurangi jumlah komponen yang diperlukan untuk pemasangan.

Performa EMI sebenarnya bergantung pada rangkaian filter, kondisi kelistrikan, grounding, perutean kabel, dan kualitas pemasangan. Struktur terintegrasi itu sendiri tidak boleh diperlakukan sebagai jaminan redaman EMI yang unggul tanpa data pengujian khusus aplikasi.

Manufaktur dan Kontrol Kualitas

Dufew Electric memproduksi komponen elektronika daya termasuk resistor, sistem pengereman, reaktor, filter, trafo, dan komponen kelistrikan khusus.

Untuk filter catu daya, produksi dan inspeksi dapat mencakup:

Inspeksi Komponen → Perakitan Filter → Pengujian Kelistrikan → Inspeksi Akhir → Pengemasan

Tergantung pada konfigurasi produk, pemeriksaan dapat mencakup:

- Verifikasi spesifikasi komponen

- Pemeriksaan terminal dan koneksi

- Pengujian ketahanan isolasi

- Pengujian kekuatan dielektrik

- Pengujian kinerja listrik

- Inspeksi dimensi

- Pemeriksaan produk akhir

Catatan teknis yang berlaku dan dokumentasi pengujian dapat disediakan sesuai dengan persyaratan produk dan proyek.

Sertifikasi dan Jaminan Mutu

Dufew Electric memiliki sertifikasi ISO dan CE yang mendukung aktivitas manajemen mutu dan kepatuhan produk.

Sertifikat dan dokumen teknis yang berlaku harus dikonfirmasi sesuai dengan model yang dipilih, konfigurasi produk, dan pasar yang dituju.

Pengemasan dan Pengiriman

Pesanan internasional dapat diatur sesuai dengan kuantitas produk, dimensi, tujuan, dan persyaratan pengiriman.

Angkutan laut, angkutan udara, pengiriman ekspres, atau pengirim barang yang ditunjuk pelanggan dapat digunakan sebagaimana mestinya. Pengemasan dipilih sesuai dengan struktur produk dan kondisi transportasi.

Pertanyaan yang Sering Diajukan

Q1: Untuk apa Filter Catu Daya digunakan?

Ini dipasang pada input daya peralatan elektronik untuk menekan interferensi elektromagnetik yang terjadi melalui saluran listrik. Aplikasi yang umum termasuk inverter fase tunggal, penggerak servo, catu daya switching, dan pengontrol.

Q2: Jenis interferensi apa yang dapat ditekan?

Filter ini dirancang untuk mengatasi interferensi frekuensi tinggi mode umum dan mode diferensial. Rentang pemfilteran yang ditentukan adalah 5 kHz--30 MHz untuk konfigurasi yang berlaku.

Q3: Di mana filter harus dipasang?

Ini harus dipasang sedekat mungkin dengan input daya peralatan yang dilindungi. Kabel sisi masukan dan sisi keluaran harus dipisahkan untuk mengurangi sambungan elektromagnetik yang dapat melewati filter.

Q4: Dapatkah digunakan dengan inverter fase tunggal dan penggerak servo?

Ya. Ini ditujukan untuk aplikasi termasuk inverter fase tunggal, penggerak servo, catu daya switching, pengontrol, dan peralatan elektronik serupa, asalkan peringkat listriknya kompatibel.

Q5: Bagaimana cara memilih arus pengenal?

Pemilihan harus mempertimbangkan arus pengoperasian terukur dan aktual, tegangan suplai, kondisi pengoperasian, dan spesifikasi filter. Panduan pemilihan yang tersedia merekomendasikan sekitar 1,2--1,5 kali arus pengenal peralatan.

Q6: Dapatkah filter menghilangkan tegangan lebih inverter atau kesalahan arus lebih?

Ini dapat membantu ketika gejala-gejala ini disebabkan atau diperburuk oleh interferensi elektromagnetik atau gangguan saluran listrik. Jika kesalahan diakibatkan oleh kelebihan beban, grounding yang salah, masalah isolasi, atau kesalahan peralatan internal, penyebab utamanya harus diatasi secara terpisah.

Q7: Dapatkah konfigurasi filter disesuaikan?

Peringkat kelistrikan, struktur penyaringan, dimensi pemasangan, dan spesifikasi lainnya dapat dievaluasi sesuai dengan persyaratan peralatan dan aplikasi.

Q8: Apakah ketinggian pemasangan mempengaruhi arus pengenal?

Ya. Di atas 1.000 m, penurunan pembuangan panas mungkin memerlukan penurunan arus. Informasi teknis yang diberikan menentukan ketinggian maksimum 2.000 m dan merekomendasikan penurunan arus sebesar 15% di atas 1.000 m. Persyaratan akhir harus dikonfirmasi untuk model yang dipilih.

Produsen Filter Catu Daya di Cina

Dufew Electric memasok filter catu daya untuk inverter fase tunggal, penggerak servo, catu daya switching, pengontrol, dan peralatan elektronik daya lainnya. Filter menggunakan komponen pemfilteran mode umum dan mode diferensial untuk mengurangi EMI yang dikonduksi melalui sambungan daya.

Untuk pemilihan produk, berikan tegangan peralatan, arus pengenal, frekuensi pengoperasian, kondisi pemasangan, dan informasi interferensi yang tersedia untuk tinjauan konfigurasi.
