Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

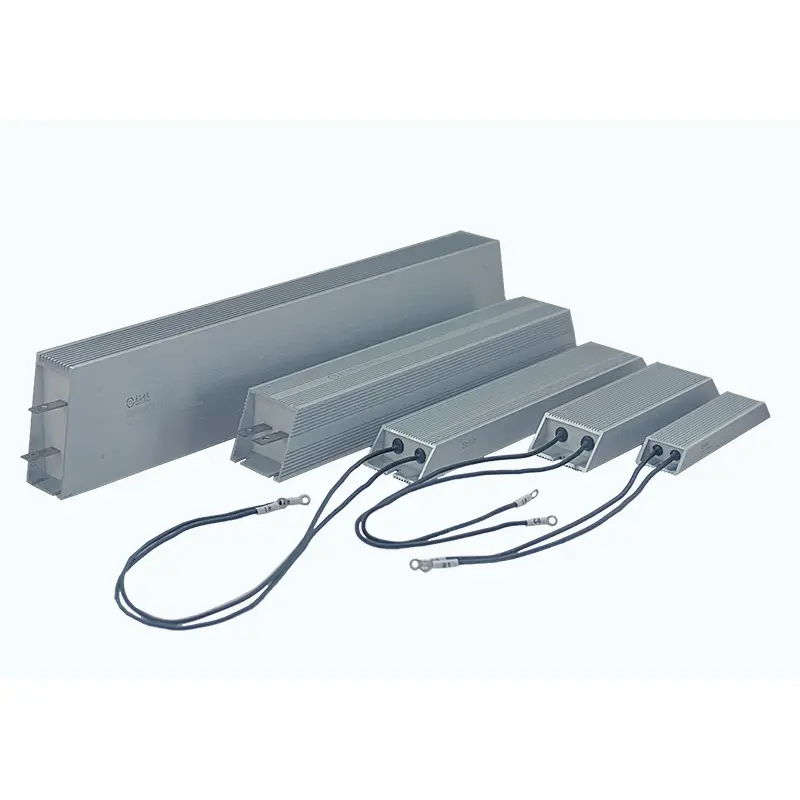

DUFEW Inverter Aluminium Clad Resistor dirancang khusus untuk sistem pengereman penggerak frekuensi variabel (VFD), penggerak servo, dan aplikasi kontrol motor industri yang memerlukan penyerapan energi regeneratif yang andal.
Selama operasi perlambatan, pengangkatan, atau penghentian cepat motor, motor menghasilkan energi regeneratif yang mengalir kembali ke bus DC inverter. Jika energi ini tidak dapat dikonsumsi secara efektif, penumpukan tegangan yang berlebihan dapat memicu gangguan tegangan lebih pada inverter atau merusak komponen daya.
Resistor pengereman inverter DUFEW mengubah energi listrik yang dihasilkan menjadi energi panas melalui struktur resistor berlapis aluminium berkinerja tinggi, membantu menjaga kestabilan pengoperasian inverter dan meningkatkan keamanan sistem.
Menampilkan housing paduan aluminium yang tahan lama, teknologi enkapsulasi insulasi tinggi, dan desain manajemen termal yang dioptimalkan, DUFEW menyediakan solusi resistor pengereman yang andal untuk produsen otomasi industri, pemasok inverter, dan pembuat peralatan di seluruh dunia.
Tersedia dalam peringkat daya 50W-6KW, nilai resistansi 0,01Ω-120kΩ, dan spesifikasi yang dapat disesuaikan agar sesuai dengan kebutuhan pengereman inverter yang berbeda.
Tidak seperti resistor serba guna, resistor pengereman inverter diperlukan untuk menahan pulsa energi daya tinggi berdurasi pendek yang berulang selama siklus pengereman.
Resistor Berpakaian Aluminium Inverter DUFEW dirancang untuk menangani:
- Pelepasan energi regeneratif secara tiba-tiba
- Siklus akselerasi dan deselerasi yang sering
- Kondisi kelebihan beban dalam waktu singkat
- Persyaratan pengereman dinamis
Dengan membuang kelebihan energi secara aman, hal ini membantu:
- Mencegah tegangan berlebih bus DC
- Lindungi modul inverter
- Meningkatkan respons pengereman
- Meningkatkan keandalan peralatan
| Fitur | Keuntungan |
|---|---|
| Dirancang untuk aplikasi pengereman VFD | Cocok dengan persyaratan disipasi energi penggerak frekuensi variabel |
| Kemampuan penyerapan energi pulsa yang tinggi | Menangani siklus pengereman dan regenerasi yang berulang |
| Perumahan pembuangan panas paduan aluminium | Memindahkan panas dengan cepat selama pengoperasian |
| Struktur enkapsulasi tertutup sepenuhnya | Melindungi dari debu, kelembapan, dan getaran |
| Desain lubang pemasangan standar | Pemasangan dan penggantian yang mudah |
| Beberapa opsi terminal | Mendukung kebutuhan kabel yang berbeda |
| Resistensi khusus dan opsi daya | Cocok dengan spesifikasi inverter yang berbeda |
Elemen resistor dibuat dengan bahan isolasi suhu tinggi dan digulung dengan kawat resistansi paduan Nikel-Kromium (Ni-Cr) atau Tembaga-Nikel (Cu-Ni) premium. Setelah isolasi insulasi mika, rakitan diisi dengan senyawa termal tahan api dan disegel di dalam wadah paduan aluminium.
Struktur terintegrasi ini meningkatkan kekuatan mekanik, ketahanan getaran, efisiensi perpindahan panas, dan keandalan pengoperasian jangka panjang dalam aplikasi pengereman industri.
Struktur internalnya menggunakan pengisian kuarsa yang dikombinasikan dengan senyawa pengikat khusus untuk meningkatkan konduktivitas termal. Dibandingkan dengan isolasi udara tradisional, desain ini memindahkan panas lebih efisien dari elemen resistor ke rumah aluminium.
Bersama dengan alur pembuangan panas eksternal, desain termal membantu menjaga stabilitas kinerja pengereman, meningkatkan keseimbangan suhu, dan memperpanjang masa pakai dalam kondisi beban berulang.
DUFEW mendukung opsi koneksi yang berbeda, termasuk terminal baja tahan karat dan kabel timah bersuhu tinggi, untuk memenuhi berbagai persyaratan pemasangan. Lubang pemasangan terintegrasi menyederhanakan pemasangan di dalam kabinet inverter dan sistem kontrol industri.
Memilih resistor yang tepat memerlukan pertimbangan parameter inverter, kondisi pengereman, dan lingkungan pemasangan.
| Faktor Seleksi | Pertimbangan |
|---|---|
| Nilai Resistensi | Harus sesuai dengan kisaran ketahanan pengereman yang direkomendasikan pabrikan inverter |
| Peringkat Daya | Dipilih berdasarkan frekuensi pengereman dan kapasitas penyerapan energi yang dibutuhkan |
| Tenaga Motorik | Kapasitas motor yang lebih tinggi umumnya memerlukan kemampuan pengereman yang lebih kuat |
| Siklus Tugas | Pengoperasian pengereman yang sering memerlukan kapasitas termal yang lebih tinggi |
| Lingkungan Instalasi | Kondisi ventilasi dan desain pendingin kabinet harus dievaluasi |
Pemilihan resistor yang salah dapat mengakibatkan arus pengereman yang berlebihan, torsi pengereman yang tidak mencukupi, panas berlebih, atau alarm perlindungan inverter. DUFEW merekomendasikan pemilihan nilai resistansi yang sesuai berdasarkan spesifikasi inverter dan kebutuhan pengoperasian sebenarnya.
| Aplikasi | Fungsi |
|---|---|
| Penggerak Frekuensi Variabel (VFD) | Menyerap energi regeneratif selama pengereman motor |
| Sistem Penggerak Servo | Menangani energi perlambatan motor servo |
| Lift | Mengontrol energi yang dihasilkan selama penurunan dan pengereman |
| Derek dan Peralatan Pengangkat | Mendukung operasi start-stop yang sering |
| Peralatan Otomasi Industri | Memberikan perlindungan pengereman dinamis |
| Pengujian Beban Elektronik | Bertindak sebagai beban resistif berdaya tinggi |
| Peralatan Energi Terbarukan | Pelepasan energi dan sirkuit perlindungan |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Resistor Berlapis Aluminium Inverter |
| Aplikasi | Pengereman Dinamis / Pembuangan Energi Regeneratif |
| Rentang Daya | 50W -- 6KW |
| Rentang Resistensi | 0,01Ω -- 120kΩ |
| Tegangan Operasi | ≤1200V |
| Toleransi Perlawanan | ±3%, ±5%, ±10% |
| Bahan Kawat Resistansi | Paduan Nikel-Kromium / Tembaga-Nikel |
| Bahan Perumahan | Paduan Aluminium |
| Bahan Isolasi | Senyawa Tahan Api Suhu Tinggi |
| Koefisien Suhu | ≤300 ppm/℃ |
| Tingkat Perlindungan | IP00 |
| Peringkat Api | UL94V-2 |
| Standar | GB-5792 |
| Barang Tes | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC / 50Hz /60 detik | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Singkat | 10 kali nilai daya/5 detik | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Operasi pelepasan siklik | >9000 jam |
| Ketahanan terhadap Kelembapan | 40℃±2℃ /90%-95%RH /100 jam | ΔR≤±(1%R+0,05Ω) |
| Siklus Suhu | Siklus -55℃ hingga 155℃ | Performa stabil |
| Tahan Panas | 350℃ /2 jam | Tidak ada kerusakan yang jelas |
| Uji Api | 10 kali nilai daya | Tidak ada pembakaran |
| Perbandingan | Resistor Berlapis Aluminium Inverter DUFEW | Resistor Daya Umum |
|---|---|---|
| Tujuan Aplikasi | Dirancang untuk penyerapan energi pengereman regeneratif | Dirancang untuk aplikasi beban biasa |
| Penanganan Energi | Mendukung pulsa energi tinggi jangka pendek | Terutama cocok untuk beban stabil |
| Kompatibilitas Kontrol Motor | Cocok dengan sistem pengereman VFD dan servo | Tidak ada desain khusus inverter |
| Perlindungan Tegangan Lebih | Membantu mencegah kesalahan tegangan berlebih bus DC | Kemampuan perlindungan terbatas |
| Desain Termal | Dioptimalkan untuk siklus pengereman berulang | Mungkin terlalu panas karena sering berdenyut |
| Instalasi | Dirancang untuk integrasi kabinet kontrol | Instalasi tujuan umum |
Sebelum pemasangan, verifikasi model inverter, kisaran resistansi yang disarankan, daya pengereman yang diperlukan, dan siklus kerja untuk memastikan resistor sesuai dengan persyaratan sistem.
Periksa rumah aluminium, terminal, kondisi enkapsulasi, dan struktur pemasangan sebelum pemasangan untuk memastikan resistor bebas dari kerusakan dan siap dioperasikan.
Pembuangan panas yang tepat sangat penting untuk pengoperasian pengereman yang andal. Pemasangan vertikal disarankan untuk meningkatkan aliran udara, sementara jarak yang cukup harus dijaga antar resistor. Untuk lemari tertutup, ventilasi paksa tambahan mungkin diperlukan sesuai dengan kondisi pengoperasian.
Gunakan kabel tahan panas, pastikan sambungan terminal aman, dan jaga jarak kabel antara inverter dan resistor sesingkat mungkin untuk meningkatkan keandalan sambungan.
Setelah pemasangan, periksa nilai resistansi, pantau suhu permukaan selama pengoperasian, dan verifikasi kinerja pengereman untuk memastikan sistem berfungsi dengan benar.
DUFEW mendukung solusi resistor pengereman inverter yang disesuaikan termasuk:
| Barang Khusus | Opsi yang Tersedia |
|---|---|
| Nilai Resistensi | Persyaratan inverter pencocokan resistansi khusus |
| Peringkat Daya | 50W-6KW |
| Ukuran Perumahan | Dimensi yang disesuaikan |
| Tipe Terminal | Terminal stainless/kabel timah |
| Komponen Perlindungan | Perlindungan termal opsional |
| Desain Aplikasi | Disesuaikan dengan kondisi pengereman |
Resistor berlapis aluminium inverter menyerap energi regeneratif yang dihasilkan selama pengereman motor dan mengubahnya menjadi energi panas, mencegah tegangan berlebih bus DC dan melindungi sistem inverter.
Nilai resistansi harus mengikuti kisaran yang direkomendasikan pabrikan inverter. Nilai yang terlalu rendah dapat menyebabkan arus berlebih, sedangkan nilai yang terlalu tinggi dapat menurunkan kinerja pengereman.
Ya. Resistor pengereman inverter DUFEW cocok untuk sistem servo, terutama aplikasi yang memerlukan deselerasi cepat dan siklus pengereman berulang.
Ya. DUFEW mendukung penambahan sakelar termal atau komponen perlindungan suhu untuk aplikasi yang memerlukan pemantauan keselamatan tambahan.
