Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

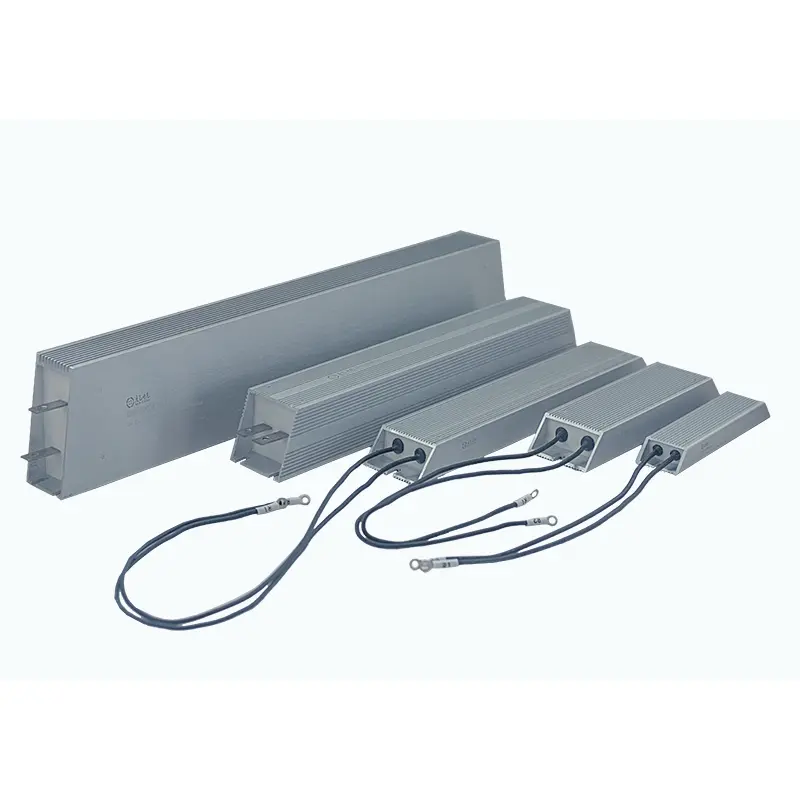

Resistor Berlapis Aluminium Non-Induktif DUFEW dirancang khusus untuk sirkuit switching berkecepatan tinggi, sistem tenaga pulsa, aplikasi inverter, dan peralatan elektronik presisi di mana resistor wirewound konvensional mungkin mengalami efek induktansi parasit.
Tidak seperti resistor daya standar yang menghasilkan reaktansi induktif tambahan selama perubahan arus yang cepat, DUFEW mengadopsi struktur belitan bifilar Ayrton-Perry yang canggih untuk meminimalkan penggandengan medan magnet dan mencapai kinerja induktansi ultra-rendah.
Dengan meningkatkan respons arus dan mengurangi gangguan peralihan, resistor ini membantu melindungi komponen daya sensitif, meningkatkan stabilitas bentuk gelombang, dan meningkatkan keandalan sistem elektronik frekuensi tinggi.
Tersedia dari 50W hingga 6KW, dengan nilai resistansi dari 0,01Ω hingga 120kΩ, DUFEW menyediakan solusi resistor induktansi rendah yang disesuaikan untuk produsen elektronika daya, pemasok inverter, perusahaan otomasi, dan pembuat peralatan industri.
Dalam elektronika daya modern, frekuensi peralihan terus meningkat sementara komponen menjadi lebih sensitif terhadap gangguan listrik dan fluktuasi tegangan.
Resistor konvensional dapat menimbulkan induktansi yang tidak diinginkan selama transisi arus yang cepat, menyebabkan:
- Tegangan melampaui batas
- Distorsi bentuk gelombang saat ini
- Gangguan EMI
- Tegangan semikonduktor
- Ketidakstabilan sistem kontrol
Resistor Berlapis Aluminium Non-Induktif DUFEW dikembangkan untuk menjaga kinerja listrik yang stabil dalam kondisi arus yang berubah dengan cepat.
| Fitur Kinerja | Nilai Rekayasa |
|---|---|
| Desain belitan induktansi ultra-rendah | Meminimalkan efek induktif yang tidak diinginkan selama peralihan kecepatan tinggi |
| Gulungan bifilar Ayrton-Perry | Membatalkan medan magnet yang dihasilkan oleh aliran arus |
| Respon listrik yang cepat | Meningkatkan kinerja sirkuit sementara |
| Kemampuan beban pulsa yang stabil | Menangani siklus pengisian dan pengosongan berulang |
| Interferensi elektromagnetik rendah | Mengurangi kebisingan yang mempengaruhi sirkuit sensitif |
| Struktur manajemen termal aluminium | Mempertahankan pengoperasian yang andal dalam kondisi daya tinggi |
Struktur belitan internal adalah faktor kunci yang membedakan resistor induktansi rendah dari desain wirewound konvensional. DUFEW mengadopsi prinsip belitan bifilar Ayrton-Perry, menggunakan dua kabel resistansi yang dililitkan ke arah berlawanan untuk mengurangi medan magnet yang dihasilkan selama aliran arus.
Dengan membiarkan medan magnet kedua belitan saling menghilangkan sebagian, struktur ini secara signifikan mengurangi fluks magnet bersih dan meminimalkan induktansi parasit, memungkinkan respons listrik lebih cepat dan meningkatkan kinerja dalam aplikasi peralihan kecepatan tinggi.
Sistem peralihan frekuensi tinggi sering kali mengalami perubahan arus yang cepat, di mana induktansi parasit dapat menghasilkan lonjakan tegangan yang tidak diinginkan dan mempengaruhi stabilitas rangkaian. Resistor induktansi rendah DUFEW dirancang untuk menangani energi transien secara efektif, menekan puncak peralihan, meningkatkan stabilitas bentuk gelombang, dan mengurangi tekanan pada komponen semikonduktor yang sensitif.
Mereka sangat cocok untuk:
- Rangkaian inverter IGBT
- Sistem peralihan MOSFET
- Konverter daya PWM
- Beban elektronik frekuensi tinggi
Selama operasi pengereman regeneratif atau dinamis, kelebihan energi harus dibuang dengan cepat untuk menjaga stabilitas sistem. Struktur induktansi rendah meningkatkan respons pengereman, mengurangi gangguan peralihan, dan membantu melindungi modul daya inverter dari tekanan listrik sementara.
Dalam sistem catu daya frekuensi tinggi, induktansi parasit dapat mempengaruhi bentuk gelombang peralihan dan efisiensi keseluruhan. Resistor induktansi rendah DUFEW memberikan karakteristik respons cepat untuk aplikasi seperti rangkaian snubber, rangkaian pembatas arus, dan rangkaian penyerapan pulsa.
Untuk sistem pengujian elektronik, karakteristik respon komponen resistansi secara langsung mempengaruhi keakuratan pengukuran. Desain induktansi rendah yang dioptimalkan membantu mencapai respons pulsa yang lebih akurat, mengurangi distorsi sinyal, dan meningkatkan kemampuan pengulangan pengujian.
| Struktur | Fungsi |
|---|---|
| Kawat resistansi paduan | Memberikan karakteristik resistensi yang stabil |
| Belitan bifilar simetris | Mengurangi kopling magnetik |
| Lapisan isolasi mika | Memisahkan lapisan belitan dan meningkatkan stabilitas |
| Pengisian termal kuarsa | Meningkatkan konduksi panas |
| Perumahan aluminium | Memberikan perlindungan mekanis dan manajemen termal |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Resistor Berlapis Aluminium Non-Induktif |
| Fitur Utama | Kinerja Induktansi Rendah |
| Teknologi Berliku | Belitan Bifilar Ayrton-Perry |
| Rentang Daya | 50W -- 6KW |
| Rentang Resistensi | 0,01Ω -- 120kΩ |
| Tegangan Operasi | ≤1200V |
| Toleransi Perlawanan | ±3%, ±5%, ±10% |
| Koefisien Suhu | ≤300 ppm/℃ |
| Bahan Perumahan | Paduan Aluminium |
| Bahan Isolasi | Senyawa Tahan Api Suhu Tinggi |
| Kekuatan Dielektrik | 2500VAC / 60 detik |
| Resistensi Isolasi | ≥100MΩ |
| Standar | GB-5792 |
| Barang Perbandingan | Resistor Berlapis Aluminium Non-Induktif DUFEW | Resistor Wirewound Konvensional |
|---|---|---|
| Respon Saat Ini | Dirancang untuk perubahan arus yang cepat | Dibatasi oleh induktansi parasit |
| Efek Magnetik | Medan magnet yang berlawanan akan saling menghilangkan | Medan magnet terakumulasi |
| Peralihan Kinerja | Cocok untuk sirkuit frekuensi tinggi | Cocok terutama untuk aplikasi frekuensi rendah |
| Kontrol EMI | Mengurangi risiko interferensi elektromagnetik | Generasi kebisingan yang lebih tinggi |
| Perlindungan Semikonduktor | Membantu mengurangi lonjakan tegangan | Dapat meningkatkan stres sementara |
| Industri | Penggunaan Khas |
|---|---|
| Elektronika Daya | Penyerapan energi frekuensi tinggi |
| Sistem Pengisian EV | Peralihan sirkuit proteksi |
| Inverter Surya | Pelepasan energi DC |
| Sistem Tenaga Angin | Perlindungan konverter |
| Penggerak Servo | Pengereman dinamis |
| Otomasi Industri | Sistem kontrol kecepatan tinggi |
| Peralatan Laboratorium | Pengujian pulsa presisi |
DUFEW mendukung pengembangan resistor non-induktif yang disesuaikan dengan kebutuhan aplikasi.
Kustomisasi yang tersedia:
| Barang Khusus | Pilihan |
|---|---|
| Nilai Resistensi | 0,01Ω-120kΩ |
| Peringkat Daya | 50W-6KW |
| Persyaratan Induktansi | Desain khusus dengan induktansi rendah |
| Ukuran | Perumahan standar atau khusus |
| Terminal | Terminal tahan karat atau kabel bersuhu tinggi |
| Parameter Listrik | Disesuaikan sesuai dengan kebutuhan sirkuit |
Karena perubahan arus yang cepat dapat menghasilkan induktansi parasit pada resistor konvensional sehingga menyebabkan lonjakan tegangan dan gangguan listrik. Resistor non-induktif meminimalkan efek ini dan meningkatkan stabilitas rangkaian.
Perbedaan utamanya adalah teknologi penggulungan internal. DUFEW menggunakan belitan bifilar Ayrton-Perry untuk mengurangi interaksi medan magnet, sedangkan resistor standar biasanya menggunakan belitan satu arah konvensional.
Ya. Mereka biasanya digunakan dalam rangkaian pengereman inverter, rangkaian penyerapan pulsa, dan sistem elektronika daya yang memerlukan respons cepat.
Ya. DUFEW menyediakan penyesuaian OEM untuk nilai resistansi, peringkat daya, dimensi mekanis, terminal, dan persyaratan induktansi rendah.
