Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

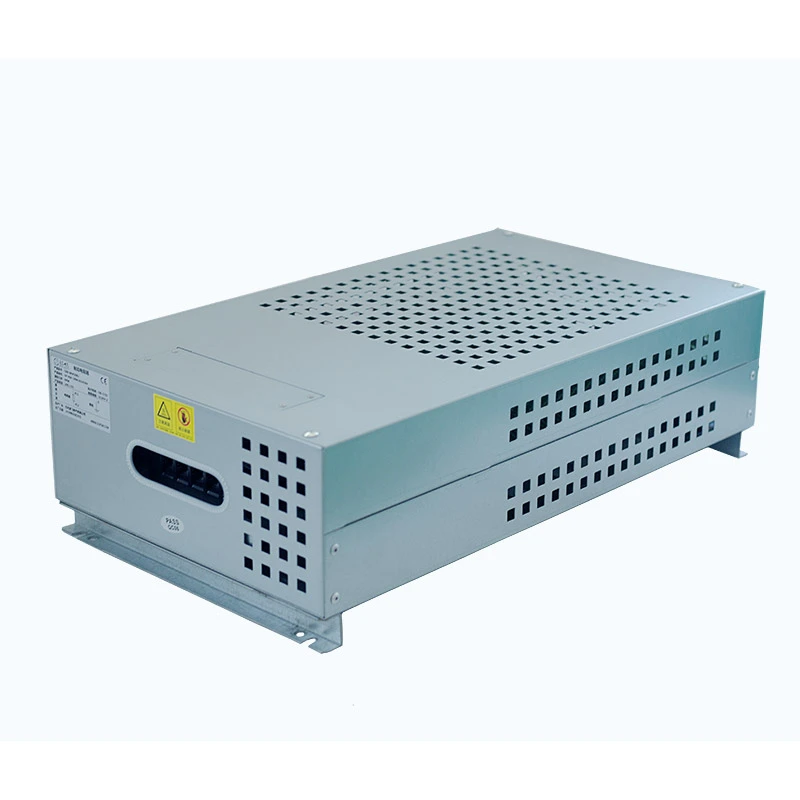

Kotak Resistor Bergelombang DUFEW adalah rakitan resistor berdaya tinggi yang mengintegrasikan beberapa elemen resistor bergelombang melalui metode koneksi seri dan paralel dan memasangnya di dalam wadah profesional. Ini dikembangkan secara khusus untuk mengatasi keterbatasan daya masing-masing resistor dan memberikan kinerja penyerapan energi yang stabil untuk sistem kelistrikan berdaya tinggi.
Kotak resistor mendukung peringkat daya maksimum 30KW, nilai resistansi dari 0,01Ω hingga 1KΩ, dan opsi akurasi resistansi ±3%, ±5%, dan ±10%. Struktur internal mencakup blok terminal arus tinggi dan sakelar pelindung suhu, sedangkan tingkat perlindungan enklosur dapat disesuaikan sesuai dengan kebutuhan aplikasi yang berbeda.
Sebagai produsen dan pemasok berpengalaman di Tiongkok, DUFEW menyediakan solusi khusus untuk sistem pengereman, penggerak frekuensi variabel, peralatan otomasi industri, elevator, derek, rolling mill, dan aplikasi lain yang memerlukan pembuangan energi efisien.
Struktur internal Kotak Resistor Bergelombang terdiri dari beberapa elemen resistor bergelombang yang disusun melalui rangkaian seri dan paralel dan dipasang dengan aman di dalam wadah yang dirancang khusus. Konfigurasi modular ini meningkatkan kapasitas daya sekaligus mempertahankan kinerja listrik yang stabil dan perawatan yang mudah.
Penutup dibuat dari lembaran baja berlapis aluminium-seng, yang memberikan ketahanan korosi, kekuatan mekanik, dan kemampuan pembuangan panas yang sangat baik. Struktur ventilasi terintegrasi membantu mengoptimalkan aliran udara dan menjaga kestabilan suhu selama pengoperasian berkelanjutan.
Blok terminal arus tinggi dipasang di dalam kotak resistor untuk menyederhanakan sambungan listrik eksternal. Sakelar pelindung suhu internal secara otomatis memutus sirkuit ketika suhu internal melebihi batas keamanan yang telah ditetapkan, mencegah kerusakan akibat panas berlebih.
Sesuai dengan kebutuhan pelanggan, DUFEW dapat menyediakan kipas pendingin opsional, kontrol grup resistor independen, dan tingkat perlindungan yang disesuaikan. Produk ini dirancang sesuai dengan standar GB-5792 dan cocok untuk lingkungan industri yang menuntut.
Contoh: CRB 10KW 13.6R J
| Kode | Keterangan |
|---|---|
| Kepiting | Kotak Resistor Bergelombang / Kotak Resistor Pengereman |
| 10KW | Nilai Daya |
| 13.6R | Nilai Resistensi |
| J | Toleransi Resistensi (K=10%, J=5%, H=3%) |
| Parameter | Spesifikasi |
|---|---|
| Rentang Daya | 1KW-30KW |
| Tegangan Kerja | ≤1200V |
| Rentang Resistensi | 0,01Ω---1KΩ |
| Toleransi Perlawanan | ±3/±5/±10 |
| Tingkat Perlindungan | IP20/IP23 |
| Koefisien Suhu | ≤300 ppm/℃ |
| Kelas Tahan Api | UL 94V-2 |
| Kepatuhan Standar | GB-5792 |
DUFEW menyediakan solusi Kotak Resistor Bergelombang yang disesuaikan berdasarkan kondisi pengoperasian industri yang berbeda. Pelanggan dapat memilih peringkat daya, nilai resistansi, metode pendinginan, tingkat perlindungan, dan konfigurasi sirkuit internal yang sesuai dengan kebutuhan sistem mereka.
Desain modularnya memungkinkan beberapa unit resistor digabungkan menjadi tingkat daya yang berbeda, menjadikan produk ini cocok untuk aplikasi dengan energi pengereman tinggi, akselerasi dan deselerasi yang sering, dan pengoperasian tugas berkelanjutan.
Opsi penyesuaian meliputi:
- Nilai daya yang disesuaikan
- Nilai resistensi yang disesuaikan
- Desain rangkaian resistor multi-grup
- Pemasangan kipas pendingin tambahan
- Struktur kandang yang disesuaikan
- Produksi OEM sesuai dengan gambar pelanggan
Kotak Resistor Bergelombang menyerap energi regeneratif yang dihasilkan selama perlambatan motor dan membantu mencegah kesalahan tegangan berlebih bus DC.
Dirancang untuk operasi pengereman yang sering dilakukan pada derek, peralatan pengangkat, dan sistem penanganan material.
Memberikan kinerja pengereman yang stabil untuk motor berdaya tinggi yang beroperasi dalam kondisi beban terus menerus.
Cocok untuk sistem elevator yang memerlukan akselerasi, deselerasi, dan kontrol konsumsi energi yang sering.
Digunakan sebagai komponen beban daya tinggi yang andal untuk pengujian kelistrikan dan aplikasi disipasi energi.
Kotak Resistor Bergelombang DUFEW mengadopsi struktur resistor internal modular. Beberapa elemen resistor dibagi menjadi kelompok independen dan dihubungkan melalui sirkuit terpisah, sehingga memudahkan perawatan dan mengurangi biaya penggantian.
Ketika satu kelompok resistor gagal, teknisi hanya perlu mengganti modul yang rusak daripada mengganti seluruh kotak resistor. Desain ini secara signifikan meningkatkan ketersediaan peralatan dan mengurangi biaya pemeliharaan jangka panjang.
Elemen resistor internal dibagi menjadi sirkuit terpisah. Satu bagian yang rusak dapat diganti secara mandiri tanpa mempengaruhi pengoperasian kelompok resistor lainnya.
Blok terminal arus tinggi yang dipasang di depan menyediakan perkabelan terpusat dan terorganisir. Kabel daya besar dapat disambungkan dan diputuskan dengan mudah selama pemasangan, inspeksi, dan pemeliharaan.
Sakelar pelindung suhu standar secara otomatis memutus sirkuit ketika terjadi kondisi suhu tidak normal, mencegah kerusakan resistor yang disebabkan oleh panas berlebih selama pengoperasian tanpa pengawasan.
Kotak Resistor Bergelombang DUFEW dirancang khusus untuk peralatan tugas berat yang memerlukan pengereman sering, penyerapan energi tinggi, dan pengoperasian terus menerus dalam waktu lama.
Sangat cocok untuk aplikasi industri seperti rolling mill, port crane, dan elevator tugas berat, yang memerlukan resistor pengereman untuk menahan siklus pelepasan energi yang berulang.
Cocok untuk peralatan dengan kondisi umpan balik energi yang sering, termasuk rolling mill, mesin pelabuhan, dan elevator beban berat. Masa pakai siklus dapat melebihi 9000 jam dalam kondisi pengoperasian tertentu.
Untuk aplikasi berdaya tinggi atau lingkungan bersuhu tinggi, kipas pendingin dapat dipasang untuk meningkatkan efisiensi pembuangan panas dan mempertahankan pengoperasian yang stabil.
Dimensi penutup yang seragam memungkinkan beberapa kotak resistor dipasang secara paralel, memberikan solusi tata letak yang rapi untuk sistem pengujian besar dan peralatan kontrol listrik lengkap.
Elemen resistor dibuat dari strip paduan konstantan atau nikel-kromium yang dibentuk menjadi struktur bergelombang. Desain ini mengurangi induktansi parasit dan meningkatkan kinerja respons, sehingga cocok untuk pengereman pulsa frekuensi tinggi dan aplikasi industri yang menuntut.
Peningkatan luas permukaan strip bergelombang meningkatkan efisiensi pembuangan panas, sekaligus mempertahankan koefisien suhu ≤300 ppm/℃ untuk kinerja ketahanan yang stabil selama pengoperasian.
Keuntungan utamanya meliputi karakteristik induktansi rendah, stabilitas termal yang sangat baik, pembuangan panas yang efisien, dan kinerja yang andal dalam kondisi pembebanan pulsa yang sering.
Penutup ini dibuat dari lembaran baja berlapis aluminium-seng, memberikan ketahanan korosi yang kuat dan perlindungan oksidasi untuk lingkungan industri. Pembengkokan yang presisi, proses pengelasan, dan saluran ventilasi yang dioptimalkan meningkatkan kekuatan struktural dan efisiensi aliran udara.
Keuntungan utamanya meliputi ketahanan terhadap korosi, ketahanan mekanis, manajemen termal yang lebih baik, dan kemampuan beradaptasi terhadap kondisi kerja yang berat.
Penopang keramik atau mika bersuhu tinggi digunakan untuk mengamankan elemen resistor bergelombang sekaligus menyediakan isolasi listrik antara komponen pemanas dan penutup. Struktur insulasi mempertahankan kinerja yang andal dalam kondisi termal hingga 350℃.
Keuntungan utamanya meliputi ketahanan suhu tinggi, isolasi listrik yang stabil, peningkatan keselamatan, dan masa pakai yang lama di bawah tekanan termal terus menerus.
Kotak resistor mengadopsi struktur terminal busbar tembaga arus tinggi yang dirancang untuk koneksi yang andal dalam aplikasi daya tinggi. Desain kabel multi-sirkuit membantu mengatur sambungan kabel, mengurangi timbulnya panas, dan meningkatkan stabilitas listrik.
Keuntungan utamanya meliputi kemampuan mengalirkan arus yang tinggi, pemasangan yang mudah, sambungan listrik yang stabil, dan kesesuaian untuk sistem tenaga besar.
Konfigurasi opsional mencakup sakelar pelindung suhu dan kipas pendingin aksial. Sakelar suhu memberikan keamanan tambahan dengan memutus sirkuit ketika terjadi kondisi suhu tidak normal, sementara pendinginan udara paksa membantu mengurangi kenaikan suhu dan meningkatkan kemampuan pengoperasian berkelanjutan dalam instalasi tertutup.
| Kinerja Listrik | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC/50Hz/60S | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | Resistansi isolasi ≥100MΩ |
| Kelebihan Beban Waktu Singkat | Daya pengenal 10 kali lipat untuk 5S | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Operasi siklik (Debit 10S, Interval 90S) | Lebih dari 9000 jam |
| Panas Basah dalam Keadaan Mantap | 40℃±2/90%-95%RH/100 jam | △R≤±（1%R+0,05Ω） |
| Perubahan Suhu yang Cepat | -55℃, 55℃, 155℃ masing-masing selama 15 menit, 5 siklus | △R≤±（2%R+0,05Ω） |
| Tahan Panas | 350℃/2 jam | Tidak ada perubahan warna atau kerusakan yang jelas |
| Koefisien Suhu | Perbandingan antara resistansi beban terukur dan resistansi statis | Kurang dari 300 ppm/℃ |
| Ketahanan Api | 10 kali nilai daya selama 5 menit | Bercahaya merah tapi tidak ada nyalanya |
| Kinerja Mekanis | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Terminal | 45N/30S | Tidak ada kerusakan yang kendur atau terlihat |
| Ketahanan Getaran | 5-200Hz, 1g, 98m/S² | Tidak ada kerusakan struktural yang terlihat |
| Tahan Panas Penyolderan | Terminal timah direndam dalam solder 350±5℃ selama 3S | △R≤±（1%R+0,05Ω） Tidak ada kerusakan eksternal yang terlihat, penandaan jelas |
| Kemampuan solder | Terminal direndam dalam solder 235±5℃ selama 5S | Cakupan solder pada permukaan terminal ≥95% |
Memilih solusi resistor pengereman yang sesuai penting untuk meningkatkan stabilitas sistem, keselamatan, dan efisiensi perawatan. Dibandingkan dengan resistor bertempat aluminium individual, resistor tubular, atau elemen resistor mandiri, DUFEW memberikan desain yang lebih terintegrasi dengan perlindungan yang lebih baik, manajemen termal, dan pemasangan yang lebih mudah untuk aplikasi tenaga industri.
| Dimensi Perbandingan | Kotak Resistor Bergelombang | Perumahan Aluminium Tunggal Tradisional / Tubular / Resistor Independen |
|---|---|---|
| Kemampuan Penanganan Daya | Beberapa elemen resistor bergelombang dapat digabungkan melalui sirkuit seri dan paralel, memungkinkan satu penutup mencapai kapasitas daya hingga 30KW sekaligus memberikan perlindungan terpadu dan manajemen koneksi. | Resistor individu biasanya memiliki kemampuan daya yang terbatas. Beberapa unit memerlukan kombinasi tambahan, perkabelan, dan struktur pelindung, sehingga meningkatkan kompleksitas pemasangan. |
| Performa Frekuensi Tinggi | Struktur strip paduan bergelombang memberikan karakteristik induktansi rendah, membantu mengurangi lonjakan tegangan, interferensi elektromagnetik, dan ketidakstabilan selama operasi pengereman frekuensi tinggi. | Struktur resistor tradisional dapat menghasilkan induktansi parasit yang lebih tinggi, yang dapat mempengaruhi kinerja dalam aplikasi dengan kondisi peralihan cepat atau pengereman pulsa. |
| Perlindungan dan Keamanan | Penutup logam terintegrasi melindungi elemen pemanas internal dari debu, kelembapan, dan kontak yang tidak disengaja. Nilai perlindungan dapat disesuaikan sesuai dengan kebutuhan aplikasi. | Elemen resistor yang terbuka memberikan perlindungan lingkungan yang terbatas dan mungkin memerlukan penutup keselamatan atau komponen perlindungan tambahan. |
| Manajemen Termal | Struktur aliran udara internal dan pengaturan resistor yang dioptimalkan meningkatkan distribusi panas dan mengurangi akumulasi suhu lokal selama pengoperasian berkelanjutan. | Beberapa resistor independen yang dipasang bersamaan mungkin tidak memiliki pengaturan aliran udara yang efektif, sehingga meningkatkan risiko pemanasan yang tidak merata dan percepatan penuaan. |
| Kenyamanan Perawatan | Struktur internal modular memungkinkan pemeriksaan dan penggantian lebih mudah. Terminal terintegrasi dan komponen perlindungan suhu menyederhanakan prosedur perawatan. | Pemasangan resistor terpisah biasanya memerlukan proses pengkabelan dan penggantian komponen yang lebih rumit tanpa perlindungan dan pemantauan terpusat. |
J: Solusi ini cocok ketika aplikasi memerlukan kapasitas daya yang lebih tinggi, perlindungan enclosure terintegrasi, atau perawatan yang lebih mudah dibandingkan dengan resistor tunggal. Hal ini umumnya diterapkan pada sistem penggerak frekuensi variabel, derek, elevator, rolling mill, dan peralatan industri lainnya yang sering memerlukan pengereman.
J: Sakelar pelindung suhu internal memantau suhu pengoperasian secara terus menerus. Ketika suhu melebihi batas keamanan yang telah ditetapkan, perangkat perlindungan memutus sirkuit untuk mengurangi risiko panas berlebih dan melindungi sistem resistor.
J: Ya. Untuk aplikasi yang melibatkan keluaran daya tinggi, siklus pengereman yang sering, atau kondisi ventilasi terbatas, sistem kipas pendingin opsional dapat dipasang untuk meningkatkan pembuangan panas dan menjaga kestabilan pengoperasian.
J: Ya. Elemen resistor internal dapat dikonfigurasi menjadi beberapa kelompok independen sesuai dengan kebutuhan aplikasi. Hal ini memungkinkan penyesuaian beban yang fleksibel, isolasi kesalahan yang lebih mudah, dan peningkatan keandalan sistem.
J: Konfigurasi standar mendukung peringkat daya dari 1KW hingga 30KW. Untuk aplikasi yang memerlukan tingkat daya berbeda, DUFEW dapat mengembangkan solusi khusus berdasarkan kondisi pengoperasian dan spesifikasi teknis.
J: Nilai resistansi dapat disesuaikan dengan kebutuhan sistem. Opsi standar mencakup rentang resistansi dan toleransi yang berbeda ±3%, ±5%, dan ±10%, bergantung pada aplikasi kelistrikan.
J: Ini banyak digunakan dalam aplikasi penggerak industri dan kontrol energi, termasuk penggerak frekuensi variabel, derek, mesin pelabuhan, elevator, rolling mill, peralatan otomasi, dan sistem pengujian kelistrikan. Ini sangat cocok untuk aplikasi yang memerlukan pengereman berulang kali, pembuangan energi, dan kinerja termal yang stabil.
J: Ya. DUFEW mendukung desain yang disesuaikan dengan kebutuhan pelanggan, termasuk peringkat daya, nilai resistansi, struktur penutup, tingkat perlindungan, metode pendinginan, dan konfigurasi sirkuit internal. Pelanggan dapat memberikan detail aplikasi atau gambar teknis, dan teknisi DUFEW akan mengembangkan solusi yang sesuai berdasarkan kondisi pengoperasian sebenarnya.
