Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

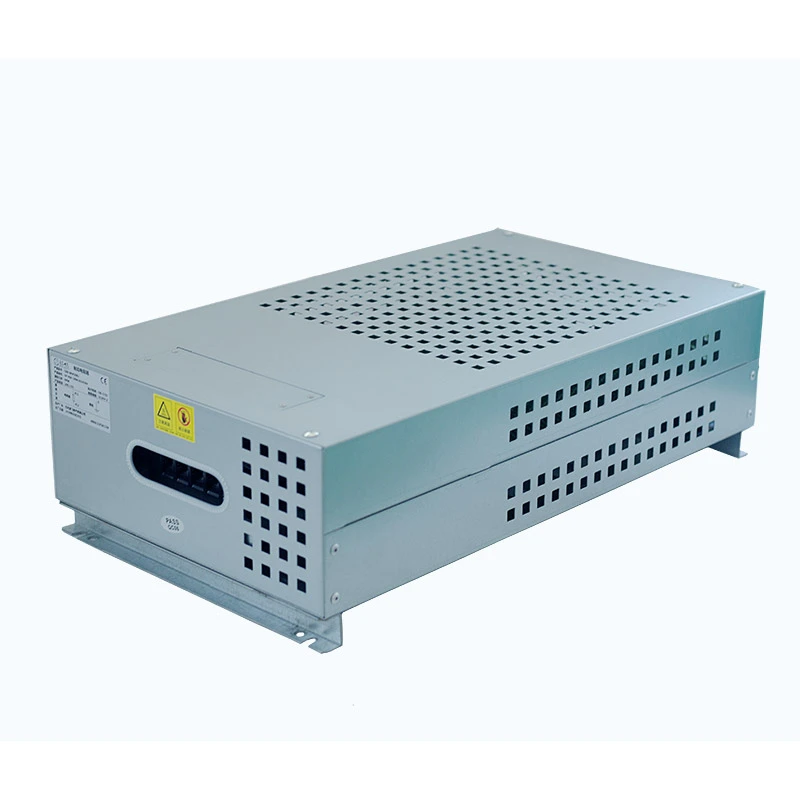

Kotak Resistor Pengereman Inverter adalah komponen pengereman khusus yang digunakan dalam sistem motor yang digerakkan oleh inverter. Ketika motor melambat dengan beban inersia yang besar, energi regeneratif diumpankan kembali ke link DC inverter, menyebabkan tegangan bus meningkat. Produk ini membuang kelebihan energi melalui elemen resistor untuk menjaga kestabilan pengoperasian inverter.
Struktur internal terdiri dari beberapa elemen resistor bergelombang yang disusun sesuai dengan resistansi dan peringkat daya yang diperlukan. Rakitan resistor dipasang di dalam selungkup baja berlapis aluminium-seng pelindung dengan blok terminal terintegrasi dan sakelar pelindung suhu.
Desain penutup mendukung pemasangan eksternal di samping kabinet inverter, membantu menghemat ruang kabinet internal sekaligus menjaga pembuangan panas yang efektif dan keamanan listrik.
Resistansi dan konfigurasi daya dirancang sesuai dengan persyaratan pengereman inverter umum. Ini menyederhanakan pemilihan dan membantu mengurangi penghitungan manual selama integrasi sistem.
Penutup ini mengadopsi desain ventilasi samping yang mengarahkan udara panas menjauh dari kabinet inverter, sehingga mengurangi akumulasi panas sekunder di sekitar komponen penggerak.
Tata letak internal memberikan jarak isolasi yang cukup antara elemen resistor dan penutup, mendukung pengoperasian yang stabil di bawah tegangan bus DC hingga 1200V.
Basis pemasangan khusus memungkinkan pemasangan di samping atau bawah kabinet inverter tanpa menempati ruang kabinet listrik internal yang berharga.
- Dirancang khusus untuk sistem pengereman regeneratif VFD
- Mengubah kelebihan energi pengereman menjadi panas untuk mencegah alarm tegangan berlebih bus DC
- Kombinasi resistor bergelombang mendukung peringkat daya hingga 30kW
- Sakelar suhu internal meningkatkan keamanan pengoperasian
- Penutup berlapis aluminium-seng memberikan ketahanan terhadap korosi dan perlindungan mekanis
- Cocok untuk kondisi akselerasi, deselerasi, dan berhenti darurat yang sering
Kabinet Resistor Bergelombang Listrik Dufew dirancang untuk sistem penggerak industri yang memerlukan disipasi energi yang andal selama pengereman, perlambatan, dan kontrol beban dinamis. Konfigurasinya yang fleksibel membuatnya cocok untuk berbagai aplikasi tugas berat, termasuk:
Kabinet resistor membantu mengelola energi regeneratif yang dihasilkan selama operasi pengangkatan dan penurunan yang sering dilakukan, meningkatkan stabilitas sistem pada elevator, tower crane, kerekan, derek, dan platform pengangkatan.
Untuk peralatan dengan siklus akselerasi dan deselerasi yang sering, seperti konveyor sabuk, stacker reclaimer, dan sistem transportasi berat, solusi ini memberikan kinerja pengereman yang stabil dan mendukung operasi industri yang berkelanjutan.
Kabinet ini cocok untuk mesin industri yang memerlukan kontrol motor dan penyerapan energi yang presisi, termasuk rolling mill, sentrifugal, mesin cetak injeksi, mesin wire drawing, dan mesin tekstil.
Hal ini juga dapat diintegrasikan ke dalam peralatan pengujian kinerja inverter dan sistem pengujian penggerak servo untuk memberikan beban resistansi terkendali untuk mengevaluasi kinerja listrik dan keandalan sistem.
| Parameter | Spesifikasi |
|---|---|
| Rentang Daya | 1kW-30kW |
| Tegangan Kerja | ≤1200V |
| Rentang Resistensi | 0,01Ω-1kΩ |
| Toleransi Perlawanan | ±3% / ±5% / ±10% |
| Tingkat Perlindungan | IP20 / IP23 |
| Koefisien Suhu | ≤300 ppm/℃ |
| Kelas Tahan Api | UL94V-2 |
| Standar | GB-5792 |
Contoh: CRB 10KW 13.6R J
| Kode | Keterangan |
|---|---|
| Kepiting | Kotak Resistor Pengereman |
| 10KW | Nilai Daya |
| 13.6R | Nilai Resistensi |
| J | Toleransi Resistensi (K=10%, J=5%, H=3%) |
| Barang Kinerja | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC/50Hz/60S | Kebocoran arus ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10 kali nilai daya 5S | Tidak ada kerusakan yang terlihat |
| Umur Beban Jangka Panjang | Debit 10 detik / siklus interval 90 detik | >9000 jam |
| Tes Panas Basah | 40℃±2℃ / 90%-95%RH / 100 jam | △R≤±(1%R+0,05Ω) |
| Siklus Suhu | -55℃, 55℃, 155℃ bersepeda | △R≤±(2%R+0,05Ω) |
| Tahan Panas | 350℃/2 jam | Tidak ada perubahan warna atau kerusakan |
| Koefisien Suhu | Kondisi beban terukur | <300ppm/℃ |
| Uji Api | 10 kali nilai daya 5 menit | Pemanasan merah tanpa api |
| Barang Kinerja | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Terminal | 45N/30S | Tidak ada kelonggaran atau kerusakan |
| Ketahanan Getaran | 5-200Hz, 1g, 98m/S² | Tidak ada kerusakan struktural |
| Tahan Panas Penyolderan | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Kemampuan solder | 235±5℃ / 5S | Cakupan solder >95% |
Selama perlambatan cepat atau pengereman darurat, produk ini menyediakan jalur disipasi energi yang efektif untuk membantu menjaga stabilitas bus DC inverter.
Struktur resistor dirancang untuk kondisi penyerapan energi berulang yang biasa ditemukan pada peralatan pengangkat, konveyor, dan sistem otomasi industri.
Struktur pemasangan eksternal mengurangi kebutuhan ruang kabinet dan menyederhanakan pemasangan sistem.
| Barang Perbandingan | Kotak Resistor Pengereman Inverter | Kotak Resistor Beban Umum |
|---|---|---|
| Tujuan Utama | Dirancang untuk pengereman inverter dan kontrol tegangan bus DC | Aplikasi beban resistansi umum |
| Pemilihan Parameter | Cocok dengan persyaratan unit pengereman inverter | Membutuhkan perhitungan resistensi tambahan |
| Desain Pendinginan | Knalpot samping mencegah udara panas masuk ke kabinet inverter | Aliran udara standar dapat mempengaruhi peralatan di sekitarnya |
| Instalasi | Mendukung pemasangan eksternal kabinet inverter | Biasanya memerlukan ruang instalasi tersendiri |
| Kondisi Kerja | Dioptimalkan untuk pengereman regeneratif intermiten | Terutama digunakan untuk beban umum atau pengujian |
Dufew Electric menerapkan prosedur produksi standar mulai dari perakitan resistor dan fabrikasi enclosure hingga pengujian kinerja kelistrikan.
Pengendalian mutu meliputi:
- Inspeksi material yang masuk
- Verifikasi nilai resistansi
- Pengujian isolasi
- Pengujian perlindungan termal
- Pemeriksaan produk akhir
Setiap kotak resistor dikemas secara profesional sesuai dengan ukuran produk dan kebutuhan transportasi.
Proses pengemasan meliputi:
- Perbaikan perlindungan produk
- Kemasan tahan lembab
- Persiapan pengiriman ekspor
- Manajemen pesanan batch
Memilih Kotak Resistor Pengereman Inverter yang sesuai memerlukan evaluasi komprehensif terhadap parameter inverter, karakteristik motor, kondisi pengereman, dan lingkungan pemasangan. Konfigurasi yang benar membantu menghilangkan energi regeneratif secara efektif, mencegah tegangan berlebih bus DC, dan meningkatkan keandalan sistem VFD dalam jangka panjang.
Peringkat daya kotak resistor harus dipilih sesuai dengan kapasitas inverter dan kondisi pengoperasian motor. Aplikasi dengan daya motor lebih tinggi, inersia beban lebih besar, atau siklus pengereman yang sering umumnya memerlukan kemampuan penyerapan energi yang lebih kuat.
Faktor pemilihan utama meliputi daya pengenal inverter, daya motor, inersia beban, torsi pengereman yang diperlukan, dan frekuensi pengereman.
Tegangan kerja resistor harus sesuai dengan tegangan bus DC inverter untuk memastikan pengoperasian yang aman dan stabil. Sistem penggerak yang berbeda mungkin memerlukan konfigurasi tegangan yang berbeda, seperti sistem inverter kelas 400V, penggerak industri 690V, atau aplikasi DC tegangan tinggi hingga 1200V.
Solusi resistor pengereman Dufew dirancang untuk mendukung pengoperasian yang stabil di bawah kondisi tegangan bus DC yang berbeda sesuai dengan kebutuhan aplikasi.
Nilai hambatan secara langsung mempengaruhi kinerja pengereman. Nilai resistansi yang lebih rendah dapat memberikan gaya pengereman yang lebih kuat namun menghasilkan aliran arus yang lebih tinggi, sedangkan nilai resistansi yang lebih tinggi mengurangi tegangan arus namun dapat meningkatkan waktu pengereman.
Konfigurasi resistansi yang sesuai harus ditentukan berdasarkan spesifikasi unit pengereman inverter, arus pengereman yang diijinkan, waktu penghentian yang diperlukan, dan karakteristik inersia beban.
Aplikasi industri yang berbeda menghasilkan tingkat energi regeneratif yang berbeda, sehingga kotak resistor harus dipilih sesuai dengan siklus pengereman aktual dan kondisi pengoperasian.
| Aplikasi | Kondisi Pengoperasian | Fokus Seleksi |
|---|---|---|
| Lift | Siklus akselerasi dan penghentian yang sering | Keandalan tinggi dan kemampuan pengereman berulang |
| Derek & Kerekan | Operasi pengangkatan dan penurunan berat | Kapasitas kelebihan beban tinggi dan kinerja stabil |
| Sistem Konveyor | Pengoperasian terus menerus yang lama | Manajemen termal yang stabil |
| Mesin sentrifugal | Persyaratan perlambatan cepat | Kemampuan penyerapan energi yang cepat |
| Mesin Industri | Kondisi pengereman terputus-putus | Pemilihan daya dan resistansi yang tepat |
Lingkungan pemasangan mempengaruhi struktur kabinet, desain ventilasi, dan kinerja termal. Sebelum memilih, pelanggan harus mempertimbangkan ruang pemasangan yang tersedia, metode pemasangan, suhu sekitar, dan kondisi aliran udara.
Kotak resistor pengereman Dufew mengadopsi struktur pemasangan praktis dan desain ventilasi yang dioptimalkan, memungkinkan integrasi dengan kabinet inverter sambil mempertahankan pembuangan panas yang efektif.
Kotak resistor standar mungkin tidak selalu memenuhi persyaratan industri tertentu. Dufew menyediakan konfigurasi khusus berdasarkan nilai resistansi, daya pengenal, tegangan kerja, dimensi penutup, pengaturan terminal, dan persyaratan perlindungan.
Dengan kemampuan manufaktur profesional, Dufew Electric mendukung solusi resistor pengereman OEM dan khusus untuk berbagai sistem inverter dan aplikasi industri.
Kotak resistor pengereman Dufew dapat disesuaikan dengan berbagai sistem inverter dari produsen berbeda. Pelanggan dapat memberikan informasi model inverter, dan Dufew akan merekomendasikan resistansi dan konfigurasi daya yang sesuai.
Untuk penyesuaian, pelanggan harus menyediakan model inverter, daya motor, tegangan kerja, nilai resistansi, siklus kerja pengereman, dan persyaratan pemasangan. Dufew dapat merancang solusi kotak resistor yang sesuai dengan parameter ini.
Ya. Dufew menyediakan kotak resistor pengereman yang disesuaikan dengan nilai resistansi yang dapat disesuaikan, peringkat daya, desain penutup, konfigurasi terminal, dan opsi perlindungan untuk memenuhi berbagai aplikasi industri.
Masa pakai terutama dipengaruhi oleh frekuensi pengereman, kondisi kelebihan beban, suhu pengoperasian, kinerja pendinginan, dan lingkungan pemasangan. Pemilihan dan manajemen panas yang tepat dapat meningkatkan keandalan jangka panjang.
Ya. Kotak resistor pengereman Dufew dirancang untuk aplikasi yang memerlukan akselerasi dan deselerasi berulang, seperti elevator, derek, konveyor, dan peralatan otomasi industri. Peringkat daya harus dipilih berdasarkan siklus pengereman.
Pemeriksaan rutin disarankan untuk memeriksa kondisi ventilasi, sambungan terminal, akumulasi debu, dan tanda-tanda panas berlebih. Perawatan yang tepat membantu memastikan kinerja yang stabil dan masa pakai yang lebih lama.
Kotak resistor pengereman Dufew memiliki penutup pelindung dan struktur yang andal untuk aplikasi industri. Solusi perlindungan khusus tersedia untuk lingkungan dengan kelembapan tinggi, debu, atau kondisi pengoperasian khusus.
Dufew berspesialisasi dalam desain dan manufaktur resistor industri, menyediakan solusi resistor pengereman yang disesuaikan, pemeriksaan kualitas yang ketat, dan dukungan yang andal untuk produsen inverter, pembuat peralatan, dan perusahaan otomasi.
Butuh solusi resistor pengereman untuk elevator, derek, penggerak industri, atau peralatan otomasi?
Berikan model inverter, daya motor, tegangan bus DC, dan persyaratan pengereman Anda. Dufew akan merekomendasikan kotak resistor pengereman VFD yang sesuai dan memberikan dukungan teknis untuk proyek Anda.
Minta penawaran hari ini untuk nilai resistansi, peringkat daya, dan desain penutup yang disesuaikan.
