Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

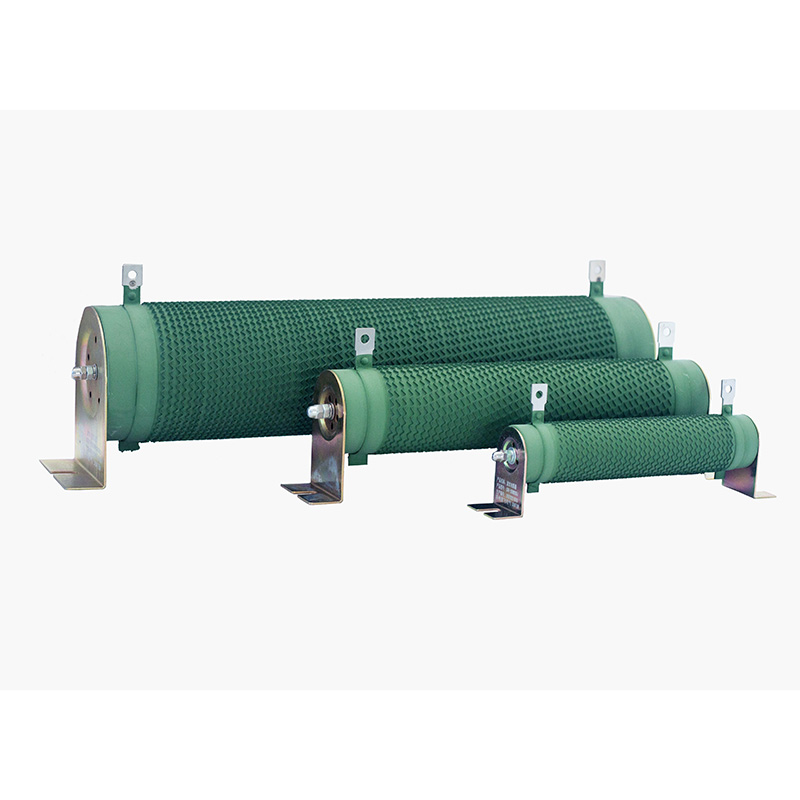

Resistor Bergelombang Inverter Seri DUFEW CRR adalah komponen pengereman berdaya tinggi yang dirancang untuk sistem disipasi energi inverter. Selama perlambatan motor yang cepat, energi regeneratif dikembalikan ke bus DC inverter, menyebabkan kenaikan tegangan. Tanpa manajemen energi yang tepat, tegangan berlebih dapat memicu proteksi tegangan lebih atau merusak komponen semikonduktor daya.
Seri CRR menggunakan pita paduan Nikel-Kromium (Ni-Cr) atau Constantan berkualitas tinggi, dibentuk secara presisi menjadi struktur bergelombang dan dililitkan secara vertikal di sekitar inti keramik berongga alumina tinggi. Desain ini meningkatkan area pembuangan panas, meningkatkan efisiensi termal, dan mengurangi induktansi parasit untuk meminimalkan lonjakan tegangan selama peralihan frekuensi tinggi.
Dirancang untuk kondisi pengereman yang sering, produk ini memberikan kemampuan beban berlebih yang kuat dalam waktu singkat, kinerja termal yang stabil, dan pengoperasian yang andal di lingkungan industri. Ini biasanya digunakan di elevator, crane, rolling mill, mesin cetak injeksi, sentrifugal, konveyor, dan sistem penggerak frekuensi variabel lainnya.
Selama perlambatan motor, energi regeneratif ditransfer dari bus DC inverter ke unit pengereman dan diubah menjadi panas melalui elemen resistansi. Proses ini membantu mencegah tegangan berlebih bus DC, melindungi komponen inverter, dan menjaga kestabilan kinerja pengereman dalam kondisi pengoperasian berulang.
| Kode Model | Arti | Keterangan |
|---|---|---|
| CRR | Seri Produk | Resistor Bergelombang Inverter |
| 2500W | Nilai Daya | 2500 Watt |
| 54.4R | Nilai Resistensi | 54,4Ω |
| J | Toleransi Perlawanan | J = ±5% (Opsional: K = ±10%, H = ±3%) |
| Parameter | Spesifikasi |
|---|---|
| Rentang Daya | 50W--10kW |
| Tegangan Operasi | ≤1200V |
| Rentang Resistensi | 0,01Ω--1kΩ |
| Toleransi Perlawanan | ±3%, ±5%, ±10% |
| Peringkat Perlindungan | IP00 |
| Koefisien Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Tahan Api | UL 94V-2 |
| Standar Kepatuhan | GB/T 5792 |
Resistor ini dibangun di atas inti keramik alumina tinggi satu bagian dengan saluran udara berongga yang mendorong aliran udara terus menerus untuk pendinginan yang efisien. Struktur keramik tahan terhadap siklus pengereman suhu tinggi yang berulang tanpa retak, mempertahankan kinerja insulasi yang sangat baik, dan secara efektif menyerap guncangan termal selama pembuangan energi yang cepat.
Elemen pemanas dibuat dari pita paduan Nikel-Kromium resistivitas tinggi, dicap secara presisi ke dalam profil bergelombang kontinu. Dibandingkan dengan belitan kawat bundar konvensional, pita bergelombang memberikan area pembuangan panas yang lebih besar, kapasitas hantar arus yang lebih tinggi, dan ketahanan yang lebih stabil dalam kondisi pengereman start-stop yang berulang. Koefisien suhu tetap di bawah300 ppm/°C.
Terminal, klem pengunci, dan braket pemasangan dibuat dari baja tahan karat yang menebal dengan perlakuan pasivasi anti korosi. Rakitan ini mempertahankan pengikatan mekanis yang aman di bawah getaran terus-menerus, tahan terhadap panas penyolderan yang berulang, dan meminimalkan resistensi kontak yang disebabkan oleh oksidasi, memastikan pengoperasian yang andal dalam aplikasi inverter yang menuntut.
Lapisan isolasi anorganik yang ramah lingkungan memberikan ketahanan yang sangat baik terhadap suhu tinggi, korosi, kelembapan, dan debu. Selama kondisi kelebihan beban jangka pendek, resistor dapat menyala merah tanpa menimbulkan nyala api terbuka, membantu meningkatkan keselamatan operasional sekaligus memperpanjang masa pakai pita paduan di lingkungan industri.
Dirancang khusus untuk aplikasi pengereman VFD, resistor dengan cepat menghilangkan energi regeneratif yang dihasilkan selama perlambatan motor, secara efektif mencegah kenaikan tegangan bus DC dan menghilangkan alarm tegangan lebih inverter (OV).
Pita paduan bergelombang yang digulung secara vertikal memberikan permukaan pendinginan yang jauh lebih besar dibandingkan resistor wirewound konvensional. Dikombinasikan dengan inti keramik berongga, ini menghasilkan perpindahan panas yang efisien, suhu pengoperasian yang lebih rendah, dan kinerja yang stabil selama siklus pengereman start-stop yang sering.
Dirancang untuk bertahan10 kali lipat daya pengenal hingga 5 detik, resistor dengan mudah menangani pulsa energi tinggi yang dihasilkan selama penghentian darurat, penurunan beban berat, dan perlambatan motor yang cepat tanpa kerusakan yang terlihat.
Dibangun dengan keramik alumina tinggi, perangkat keras baja tahan karat tugas berat, dan lapisan tahan api UL94V-2, resistor ini menawarkan ketahanan yang sangat baik terhadap getaran, korosi, debu, kelembapan, dan siklus termal berulang, memastikan keandalan jangka panjang dalam aplikasi industri yang menuntut.
Rakitan pemasangan baja tahan karat yang diperkuat menjaga sambungan listrik tetap aman bahkan di bawah getaran terus-menerus, menjadikan resistor ini ideal untuk derek, rolling mill, elevator, dan peralatan berat lainnya yang digerakkan oleh inverter.
Tersedia dengan toleransi resistensi sebesar±3%, ±5%, dan ±10%, Seri CRR mencakup peringkat daya dari50W hingga 10kWdan mendukung nilai resistansi khusus, dimensi, gaya terminal, dan konfigurasi pemasangan untuk memenuhi persyaratan inverter tertentu.
Lapisan isolasi anorganik tahan api, bebas asap, dan memenuhi persyaratanUL94V-2persyaratan. Selama kondisi kelebihan beban, resistor menyala merah tanpa menimbulkan nyala api, sehingga membantu meningkatkan keselamatan operasional.
Ideal untuk derek, elevator, kerekan, derek, dan platform pengangkat yang memerlukan akselerasi dan pengereman sering sambil mempertahankan kinerja inverter yang stabil.
Cocok untuk rolling mill, mesin cetak injeksi, peralatan CNC, mesin wire drawing, mesin tekstil, dan peralatan pemrosesan lainnya dengan siklus pengereman berulang.
Banyak digunakan dalam sistem konveyor, jalur produksi otomatis, peralatan logistik, dan otomatisasi gudang untuk menyerap energi pengereman regeneratif dan meningkatkan stabilitas sistem.
Direkomendasikan untuk sistem pengujian motor, peralatan simulasi beban, meja uji laboratorium, sentrifugal, dan aplikasi industri khusus lainnya yang memerlukan disipasi energi pengereman yang andal.
DUFEW berspesialisasi dalam pengembangan dan pembuatan komponen elektronika daya berkualitas tinggi, menyediakan produk yang andal dan solusi terintegrasi untuk pengguna industri, distributor, dan pelanggan OEM.
Fasilitas produksi modern, proses manufaktur terstandar, dan kontrol kualitas yang ketat memastikan kinerja kelistrikan yang stabil, kualitas produk yang konsisten, dan pengoperasian jangka panjang yang dapat diandalkan.
Selain resistor pengereman inverter, DUFEW menawarkan rangkaian lengkap produk elektronika daya, termasuk reaktor, unit pengereman, filter, transformator, bank beban, dan berbagai solusi resistor industri.
Nilai resistansi yang disesuaikan, peringkat daya, dimensi, konfigurasi terminal, dan opsi pemasangan tersedia berdasarkan gambar pelanggan atau spesifikasi teknis.
Dengan manajemen produksi yang efisien dan dukungan teknik yang berpengalaman, DUFEW menyediakan waktu tunggu yang stabil, bantuan teknis yang cepat, dan layanan pemilihan produk profesional untuk pelanggan global.
| Ciri | Kondisi Tes | Pertunjukan |
|---|---|---|
| Tegangan Tahan Dielektrik | 2500VAC / 50Hz / 60 detik | Arus Kebocoran ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10× Nilai Daya selama 5 Detik | Tidak Ada Kerusakan yang Terlihat |
| Muat Kehidupan | Operasi Siklik (10 detik HIDUP / 90 detik MATI) | ＞9,000 Jam |
| Tahan Panas Lembab | 40°C ±2°C, 90--95% RH, 100 Jam | ΔR ≤ ±(1%R + 0,05Ω) |
| Bersepeda Suhu Cepat | -55°C / 55°C / 155°C, Masing-masing 15 Menit, 5 Siklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Tahan Panas | 350°C selama 2 Jam | Tidak Ada Perubahan Warna atau Kerusakan yang Terlihat |
| Koefisien Suhu | Nilai Beban vs. Resistansi Awal | ＜300 ppm/°C |
| Tahan Api | 10× Nilai Daya selama 5 Menit | Bersinar Merah Tanpa Api Terbuka |
| Ciri | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Terminal | 45N / 30 Detik | Tidak Ada Kelonggaran atau Kerusakan Terlihat |
| Ketahanan Getaran | 5--200Hz, 1g, 98m/s² | Tidak Ada Kerusakan Struktural yang Terlihat |
| Ketahanan terhadap Panas Penyolderan | Terminal Direndam dalam Solder 350±5°C selama 3 Detik | ΔR ≤ ±(1%R + 0,05Ω) |
| Kemampuan solder | Terminal Direndam dalam Solder 235±5°C selama 5 Detik | Cakupan Solder ≥95% |
Catatan: Semua data kinerja diperoleh dalam kondisi uji laboratorium standar sesuai denganGB/T 5792untuk memastikan kualitas yang konsisten dan kinerja produk yang andal.
| Barang Perbandingan | Resistor Bergelombang Inverter DUFEW | Resistor Daya Tujuan Umum |
|---|---|---|
| Aplikasi Utama | Dirancang khusus untuk pengereman dinamis VFD dan pembuangan energi regeneratif | Dirancang untuk disipasi daya berkelanjutan dan sirkuit listrik keperluan umum |
| Tugas Operasi | Pengoperasian pulsa berenergi tinggi dalam waktu singkat dengan siklus kerja terputus-putus | Operasi berkelanjutan atau kondisi stabil |
| Metode Seleksi | Resistansi dipilih sesuai dengan spesifikasi inverter; peringkat daya dihitung berdasarkan siklus kerja pengereman | Dipilih sesuai dengan persyaratan disipasi daya berkelanjutan |
| Kemampuan Kelebihan Beban | Tahan hinggaDaya terukur 10× selama 5 detik, ideal untuk pengereman regeneratif | Kemampuan kelebihan beban yang terbatas; tidak cocok untuk pulsa energi tinggi yang berulang |
| Pembuangan Panas | Struktur pita bergelombang menyediakan permukaan pendinginan yang besar untuk perpindahan panas yang efisien | Belitan konvensional menawarkan efisiensi pendinginan yang terbatas |
| Suhu Operasional | Suhu permukaan hingga300°Cdengan350°Clapisan tahan panas | Biasanya di bawah200°Ctergantung pada jenis resistor |
| Penekanan Lonjakan Tegangan | Gulungan bergelombang membantu mengurangi lonjakan tegangan switching dan meningkatkan stabilitas inverter | Tidak ada optimalisasi untuk menekan lonjakan tegangan |
| Keandalan Mekanik | Terminal dan braket baja tahan karat memberikan ketahanan getaran yang sangat baik untuk peralatan industri tugas berat | Konstruksi standar ditujukan untuk aplikasi kelistrikan umum |
| Aplikasi Khas | Lift, crane, rolling mill, sistem servo, mesin cetak injeksi, konveyor | Peralatan elektronik umum, catu daya, sirkuit penerangan, dan sistem kontrol industri |
J: Resistor pengereman inverter dirancang khusus untuk menyerap energi regeneratif yang dihasilkan selama perlambatan motor. Tidak seperti resistor daya standar, resistor ini beroperasi dalam kondisi pulsa berenergi tinggi berdurasi pendek dan dioptimalkan untuk tugas pengereman intermiten daripada disipasi daya terus menerus.
J: Nilai resistansi harus mengikuti spesifikasi yang direkomendasikan pabrikan inverter, sedangkan peringkat daya harus dipilih berdasarkan frekuensi pengereman, waktu pengereman, siklus kerja, dan daya motor. Jika Anda tidak yakin, tim teknik DUFEW dapat merekomendasikan model yang sesuai berdasarkan aplikasi Anda.
J: Secara umumtidak disarankan. Inverter yang berbeda mungkin memiliki voltase pengereman dan urutan pengoperasian yang berbeda. Berbagi resistor dapat mengakibatkan pengoperasian tidak stabil atau kinerja pengereman tidak memadai. Jika resistor bersama diperlukan, nilai resistansi dan peringkat daya harus dihitung dengan cermat.
J: Ya. Kami menyediakan layanan manufaktur OEM dan ODM, termasuk nilai resistansi yang disesuaikan, peringkat daya, dimensi, gaya terminal, braket pemasangan, dan solusi lengkap berdasarkan gambar pelanggan atau spesifikasi teknis.
J: Ini dirancang untuk aplikasi pengereman VFD standar di mana kemampuan beban berlebih yang tinggi dan pembuangan panas yang efisien merupakan persyaratan utama. AResistor Bergelombang Non-Induktifdirekomendasikan untuk sirkuit PWM frekuensi tinggi, sistem penyimpanan energi, dan aplikasi yang memerlukan induktansi sangat rendah.
A: Resistor pengereman inverter banyak digunakan di elevator, derek, kerekan, rolling mill, mesin cetak injeksi, konveyor, mesin tekstil, jalur produksi otomatis, sistem penggerak servo, dan peralatan energi terbarukan.
DUFEW menyediakan kualitas tinggiResistor Bergelombang Inverteruntuk otomasi industri, energi terbarukan, dan aplikasi penggerak motor di seluruh dunia. Apakah Anda memerlukan produk standar atau solusi yang sepenuhnya disesuaikan, tim teknik kami siap mendukung proyek Anda dengan rekomendasi profesional dan produksi cepat.
- Manufaktur OEM & ODM
- Nilai Resistensi yang Disesuaikan
- Peringkat Daya Khusus (50W--10kW)
- Dimensi Khusus & Opsi Pemasangan
- Dukungan Seleksi Teknis
- Produksi Massal yang Stabil
- Pengiriman Global Cepat
Hubungi DUFEW hari ini untuk mendiskusikan aplikasi Anda atau meminta penawaran harga yang kompetitif.
