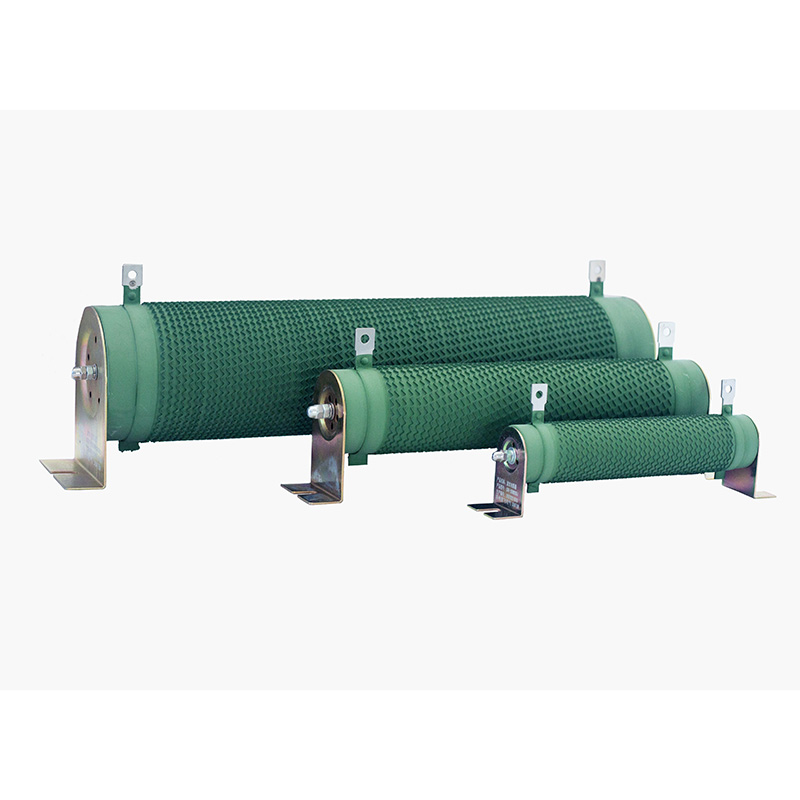

Resistor Tubular DUFEW adalah komponen wirewound berdaya tinggi yang dibuat dengan struktur tabung keramik yang menyediakan insulasi listrik dan perpindahan panas yang efisien. Kabel resistansi yang terbuat dari paduan Nikel-Kromium (Ni-Cr), Manganin, atau Constantan dililitkan secara tepat di sekitar inti keramik untuk mencapai resistansi yang stabil, kemampuan beban berlebih yang kuat, dan kinerja termal yang konsisten.
Desain tabung keramik meningkatkan kepadatan daya dan efisiensi pendinginan dengan mentransfer panas melalui struktur inti internal. Setelah penggulungan, resistor dilapisi dengan lapisan isolasi tahan api suhu tinggi untuk melindungi kawat resistansi dari oksidasi, kelembapan, dan pengaruh lingkungan, membantu menjaga kestabilan pengoperasian dalam kondisi industri.
Cocok untuk aplikasi tenaga industri, resistor ini biasa digunakan pada sistem pengereman VFD, sirkuit start motor, peralatan pengujian beban, mesin las, dan sistem kelistrikan lainnya yang memerlukan disipasi energi terkontrol dan kinerja termal yang andal.
Resistor mengubah energi listrik menjadi panas melalui kawat paduan resistansi yang dililitkan di sekitar tabung keramik. Inti keramik memberikan isolasi sekaligus membantu mentransfer panas ke lingkungan sekitar untuk kontrol suhu yang efektif.
Dengan kinerja yang stabil di bawah arus tinggi, beban berlebih dalam waktu singkat, dan kondisi peralihan berulang, produk ini cocok untuk pengereman dinamis, penyalaan motor, pembatasan arus, simulasi beban, penurunan tegangan, dan aplikasi konsumsi energi.
| Kode Model | Arti | Keterangan |
|---|---|---|
| CRR | Seri Produk | Resistor berbentuk tabung |
| 2500W | Nilai Daya | 2500 Watt |
| 54.4R | Nilai Resistensi | 54,4Ω |
| J | Toleransi Perlawanan | J = ±5% (Opsional: K = ±10%, H = ±3%) |
| Parameter | Spesifikasi |
|---|---|
| Rentang Daya | 50W--10kW |
| Tegangan Operasi | ≤1200V |
| Rentang Resistensi | 0,01Ω--1kΩ |
| Toleransi Perlawanan | ±3%, ±5%, ±10% |
| Peringkat Perlindungan | IP00 |
| Koefisien Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Tahan Api | UL 94V-2 |
| Standar Kepatuhan | GB/T 5792 |
Struktur belitan secara langsung mempengaruhi kemampuan pembuangan panas resistor, induktansi, dan kesesuaian aplikasi.
Kawat resistansi dililitkan dalam pola spiral konvensional di sekitar tabung keramik. Struktur ini menawarkan solusi sederhana dan ekonomis untuk aplikasi disipasi daya frekuensi rendah di mana induktansi tidak menjadi perhatian penting.
Kawat resistansi dibentuk menjadi profil bergelombang dan dipasang secara vertikal pada tabung keramik. Desain ini secara signifikan meningkatkan luas permukaan pendinginan sekaligus mengurangi induktansi parasit, menjadikannya ideal untuk sistem pengereman VFD, beban pulsa, dan aplikasi yang memerlukan peningkatan kinerja termal.
Memberikan nilai resistansi permanen dan cocok untuk sebagian besar aplikasi industri standar yang memerlukan pengoperasian stabil dan bebas perawatan.
Resistansi dapat disesuaikan menggunakan penjepit logam yang dapat digerakkan atau mekanisme penyadapan, sehingga memungkinkan pengaturan resistansi yang fleksibel untuk commissioning peralatan, pengujian, dan aplikasi beban variabel.
Tersedia dengan beberapa titik sadapan untuk memberikan nilai resistansi berbeda dari satu resistor, sehingga cocok untuk rangkaian listrik kompleks dan kontrol beban multi-tahap.
Diproduksi dari keramik isolasi berkualitas tinggi, tabung ini memberikan kekuatan dielektrik yang sangat baik, perpindahan panas yang efisien, kekuatan mekanik yang tinggi, dan ketahanan yang luar biasa terhadap guncangan termal selama operasi industri berkelanjutan.
Tersedia dalam paduan Nikel-Kromium (Ni-Cr), Manganin, dan Constantan, kawat resistansi menawarkan karakteristik kelistrikan yang stabil, kemampuan beban berlebih yang sangat baik, dan stabilitas resistansi jangka panjang di bawah siklus termal berulang.
Lapisan isolasi anorganik yang ramah lingkungan melindungi kawat resistansi terhadap oksidasi, kelembapan, debu, dan korosi sekaligus memberikan kinerja tahan api yang andal sesuai dengan persyaratan UL94V-2.
Tabung keramik berfungsi sebagai pendukung isolasi dan media pembuangan panas yang efisien, memungkinkan resistor menghasilkan peringkat daya yang lebih tinggi dalam ukuran yang ringkas. Hal ini menjadikannya ideal untuk aplikasi industri di mana ruang instalasi terbatas.
Konduktivitas termal yang tinggi dari tabung keramik memungkinkan perpindahan panas yang cepat dari kawat resistansi ke udara sekitarnya. Gulungan bergelombang vertikal opsional semakin meningkatkan luas permukaan pendinginan, meningkatkan kinerja beban berkelanjutan, dan mengurangi suhu pengoperasian.
Diproduksi dengan bahan keramik berkualitas tinggi dan dilindungi oleh lapisan isolasi anorganik suhu tinggi, resistor dapat menahan suhu pengoperasian hingga 350°C. Versi berlapis kaca-enamel tersedia untuk aplikasi yang memerlukan suhu hingga 375°C.
Dirancang untuk aplikasi beban berlebih arus tinggi dan durasi pendek, resistor memberikan ketahanan yang sangat baik terhadap guncangan termal dan pemuatan pulsa berulang. Sangat cocok untuk aplikasi pengasutan motor, pengereman dinamis, dan pengujian beban.
DUFEW menawarkan resistor tubular yang tetap, dapat disesuaikan, multi-terminal, induktansi rendah, dan dirancang khusus untuk memenuhi beragam kebutuhan listrik dan mekanik di berbagai industri.
Resistor dapat dilengkapi dengan berbagai braket pemasangan dan konfigurasi terminal, memungkinkan pemasangan yang mudah di lemari listrik, bank beban, peralatan pengujian, dan mesin industri.
Kawat paduan ketahanan premium, struktur keramik yang tahan lama, dan lapisan pelindung tahan oksidasi memastikan nilai resistansi yang stabil, stabilitas termal yang sangat baik, dan masa pakai yang lebih lama dalam kondisi pengoperasian yang berat.
Banyak digunakan pada mesin las, lemari kontrol industri, dan sistem otomasi listrik untuk pembatasan arus, penurunan tegangan, dan pembuangan energi.
Cocok untuk bank beban, peralatan pengujian burn-in, sistem pengosongan baterai, dan pengujian penuaan catu daya yang memerlukan disipasi daya yang stabil.
Diterapkan pada sistem pengereman VFD berdaya kecil dan menengah, sirkuit start motor, sistem penggerak servo, dan peralatan transmisi industri yang memerlukan pengereman dan kontrol beban yang andal.
Digunakan pada peralatan pengukuran listrik, sirkuit proteksi, switchgear, dan panel kontrol untuk memberikan resistansi yang stabil dan meningkatkan keandalan sirkuit.
Solusi penggantian ideal untuk pemeliharaan peralatan industri, peningkatan mesin, dan manufaktur OEM, dengan penyesuaian fleksibel tersedia untuk pelanggan internasional.
| Ciri | Kondisi Tes | Pertunjukan |
|---|---|---|
| Tegangan Tahan Dielektrik | 2500VAC / 50Hz / 60 detik | Arus Kebocoran ≤10mA |
| Resistensi Isolasi | 1000VDC | ≥100MΩ |
| Kelebihan Beban Waktu Singkat | 10× Nilai Daya selama 5 Detik | Tidak Ada Kerusakan yang Terlihat |
| Muat Kehidupan | Operasi Siklik (10 detik HIDUP / 90 detik MATI) | ＞9,000 Jam |
| Tahan Panas Lembab | 40°C ±2°C, 90--95% RH, 100 Jam | ΔR ≤ ±(1%R + 0,05Ω) |
| Bersepeda Suhu Cepat | -55°C / 55°C / 155°C, Masing-masing 15 Menit, 5 Siklus | ΔR ≤ ±(2%R + 0,05Ω) |
| Tahan Panas | 350°C selama 2 Jam | Tidak Ada Perubahan Warna atau Kerusakan yang Terlihat |
| Koefisien Suhu (TCR) | Nilai Beban vs. Resistansi Awal | ＜300 ppm/°C |
| Tahan Api | 10× Nilai Daya selama 5 Menit | Bersinar Merah Tanpa Api Terbuka |
| Ciri | Kondisi Tes | Pertunjukan |
|---|---|---|
| Kekuatan Terminal | 45N / 30 Detik | Tidak Ada Kelonggaran atau Kerusakan Terlihat |
| Ketahanan Getaran | 5--200Hz, 1g, 98m/s² | Tidak Ada Kerusakan Struktural yang Terlihat |
| Ketahanan terhadap Panas Penyolderan | Terminal Direndam dalam Solder 350±5°C selama 3 Detik | ΔR ≤ ±(1%R + 0,05Ω) |
| Kemampuan solder | Terminal Direndam dalam Solder 235±5°C selama 5 Detik | Cakupan Solder ≥95% |
Catatan: Semua data kinerja diukur dalam kondisi laboratorium standar sesuai dengan GB/T 5792. Kinerja sebenarnya dapat bervariasi tergantung pada kondisi pemasangan, suhu sekitar, dan siklus kerja pengoperasian.
| Barang Perbandingan | Resistor Tabung DUFEW | Resistor Daya Non-Tubular Konvensional |
|---|---|---|
| Struktur Inti | Tabung keramik berkekuatan tinggi berfungsi sebagai penyangga isolasi dan media pembuangan panas | Struktur pendukung utamanya bersifat mekanis, dengan kemampuan pembuangan panas yang relatif terbatas |
| Kepadatan Daya | Output daya lebih tinggi dalam ruang instalasi yang sama karena konduksi termal yang efisien | Kepadatan daya yang lebih rendah karena keterbatasan struktural dan pendinginan |
| Pembuangan Panas | Tabung keramik menyediakan perpindahan panas yang cepat; belitan bergelombang opsional semakin meningkatkan efisiensi pendinginan | Pembuangan panas terutama bergantung pada luas permukaan dan umumnya kurang efisien |
| Opsi Konfigurasi | Tersedia dalam versi tetap, dapat disesuaikan, multi-terminal, dan induktansi rendah | Sebagian besar desain resistansi tetap dengan fleksibilitas konfigurasi terbatas |
| Kekuatan Mekanik | Konstruksi keramik alumina berdinding tebal menawarkan ketahanan benturan yang sangat baik dan stabilitas struktural jangka panjang | Struktur berbahan keramik atau film tipis lebih rentan terhadap retak atau kerusakan selama pengangkutan dan pemasangan |
| Pemeliharaan | Permukaan silinder yang halus meminimalkan penumpukan debu dan menyederhanakan pembersihan rutin | Permukaan yang tidak beraturan dapat lebih mudah mengumpulkan debu sehingga memerlukan pembersihan lebih sering |
| Aplikasi Khas | Pengereman dinamis, start motor, bank beban, peralatan pengujian, otomasi industri, mesin las | Sirkuit elektronik serba guna dan aplikasi disipasi daya konvensional |
DUFEW mengkhususkan diri dalam desain dan pembuatan resistor daya industri dan komponen elektronika daya, menyediakan produk yang dapat diandalkan untuk OEM global, distributor, dan pengguna industri.
Portofolio produk kami meliputi resistor tubular, resistor bergelombang, resistor bertempat aluminium, bank resistor pengereman, reaktor, unit pengereman, transformator, filter, dan sistem pengujian beban.
Setiap produk diproduksi melalui proses produksi standar dan menjalani pengujian kelistrikan dan mekanik yang komprehensif sebelum pengiriman untuk memastikan kinerja yang stabil dan kualitas yang konsisten.
Kami memberikan nilai resistansi, peringkat daya, dimensi, tipe terminal, struktur belitan, dan solusi pemasangan yang disesuaikan berdasarkan gambar pelanggan atau persyaratan aplikasi.
Dengan fasilitas manufaktur modern dan tim teknik yang berpengalaman, DUFEW memberikan kapasitas produksi yang stabil, waktu tunggu yang cepat, dan dukungan teknis profesional di seluruh proyek Anda.
A: Resistor Tubular adalah jenis resistor wirewound yang menggunakan tabung keramik sebagai inti isolasinya. Dibandingkan dengan desain tipe datar atau pelat, struktur tubular menawarkan pembuangan panas yang lebih baik, kepadatan daya yang lebih tinggi, kekuatan mekanik yang lebih baik, dan fleksibilitas yang lebih besar untuk konfigurasi yang dapat disesuaikan atau multi-terminal.
J: Ya. DUFEW menyediakan layanan kustomisasi OEM dan ODM lengkap, termasuk nilai resistansi, peringkat daya, dimensi, bahan kawat resistansi, tipe terminal, braket pemasangan, struktur yang dapat disesuaikan, dan konfigurasi multi-terminal berdasarkan gambar atau persyaratan aplikasi Anda.
J: Versi standar dilengkapi konstruksi tipe terbuka IP00 dan ditujukan untuk pemasangan di dalam lemari atau peralatan listrik. Untuk lingkungan pengoperasian dengan kelembapan tinggi atau keras, kami menyarankan untuk memilih versi yang dilapisi kaca-enamel atau versi yang dilindungi secara khusus, atau menggunakan penutup yang sesuai dan tindakan anti lembab.
J: Penggantian harus sesuai dengan nilai resistansi asli, peringkat daya, volume pengoperasiantage, dan dimensi pemasangan. Jika model asli tidak tersedia, DUFEW dapat merekomendasikan solusi yang setara atau ditingkatkan berdasarkan aplikasi Anda untuk memastikan pengoperasian yang aman dan andal.
J: Model tetap ideal untuk peralatan dengan persyaratan resistansi stabil, sedangkan versi yang dapat disesuaikan lebih cocok untuk commissioning, pengujian, simulasi beban, dan aplikasi yang memerlukan penyesuaian resistansi selama pengoperasian.
A: Ini banyak digunakan dalam penggerak motor, sistem pengereman inverter, peralatan las, bank beban, peralatan pengujian daya, otomasi industri, panel kontrol listrik, sistem pelepasan baterai, peralatan energi terbarukan, sistem kereta api, dan aplikasi industri tugas berat lainnya.
DUFEW memproduksi Resistor Tubular berkualitas tinggi untuk kontrol daya industri, sistem pengereman, pengujian beban, dan aplikasi disipasi energi. Apakah Anda memerlukan produk standar atau solusi yang sepenuhnya disesuaikan, tim teknik kami siap memberikan dukungan teknis profesional dan penawaran harga cepat.
