Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.
Dalam VFD daya tinggi dan sistem konversi daya, tahap penyearah mengubah daya AC menjadi daya DC sebelum menyuplai bagian inverter. Selama proses konversi ini, arus bus DC mungkin mengandung komponen riak yang disebabkan oleh karakteristik rektifikasi, fluktuasi beban, dan operasi regeneratif.

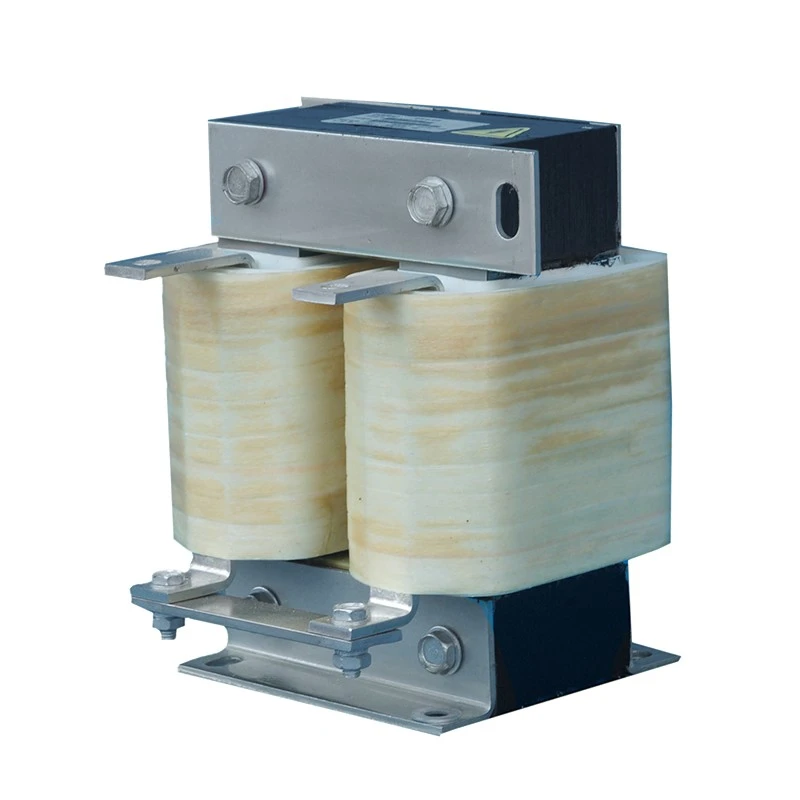

Reaktor Tautan DC Listrik Dufew dipasang secara seri antara bagian penyearah dan inverter pada rangkaian bus DC. Dengan menyediakan penyimpanan energi induktif, ini menghaluskan variasi arus, mempertahankan aliran arus DC yang berkelanjutan, dan mengurangi tekanan listrik pada kapasitor DC dan perangkat semikonduktor daya.
Tidak seperti reaktor AC konvensional, reaktor ini dirancang khusus untuk pengoperasian arus DC kontinu. Struktur magnetik celah udara tersegmentasi meningkatkan ketahanan bias DC, mengurangi risiko saturasi magnetik, dan mempertahankan kinerja induktansi yang stabil selama operasi industri jangka panjang.
Dufew menggunakan inti baja silikon canai dingin dengan kerugian rendah, sistem insulasi Kelas F, proses penggulungan presisi, dan teknologi impregnasi vakum untuk mencapai kinerja termal yang andal, kekuatan insulasi, dan stabilitas mekanis.
Selama konversi AC-DC, fluktuasi tegangan dari tahap penyearah dapat menimbulkan arus riak ke bus DC. Reaktor menghaluskan bentuk gelombang arus DC, mengurangi komponen riak, dan meningkatkan stabilitas input inverter sekaligus membantu mengurangi tekanan pada kapasitor bus DC. Hal ini khususnya bermanfaat untuk sistem penggerak berdaya tinggi yang memerlukan pasokan energi DC yang stabil.
Dalam aplikasi dengan beban yang berfluktuasi atau kondisi daya yang tidak stabil, pulsasi arus yang berlebihan dapat mempengaruhi pengoperasian inverter. Dengan mengurangi diskontinuitas arus dan mempertahankan arus penyearah yang lebih kontinu, reaktor mendukung peralihan inverter yang stabil dan membantu mengurangi kondisi pengoperasian abnormal selama pengoperasian dinamis.
Arus riak yang tinggi dapat mempercepat penuaan kapasitor DC dan meningkatkan tekanan termal pada komponen daya. Desain yang dioptimalkan membatasi denyut arus dan mengurangi tekanan riak pada kapasitor, membantu meningkatkan keandalan komponen bus DC dan memperpanjang masa pakai sistem penggerak secara keseluruhan.
Dengan menghaluskan karakteristik arus DC, reaktor dapat meningkatkan kinerja kelistrikan sistem konverter. Mengurangi distorsi arus berkontribusi terhadap pemanfaatan energi yang lebih baik dan meningkatkan kompatibilitas dengan sistem kelistrikan berdaya tinggi.
Arus DC kontinu menghasilkan medan magnet searah yang dapat menyebabkan inti magnet konvensional mendekati saturasi. Dufew mengadopsi struktur inti celah udara tersegmentasi untuk mengurangi risiko saturasi DC sambil mempertahankan induktansi yang stabil dan kinerja penghalusan arus yang efektif. Desain ini mendukung pengoperasian yang andal di bawah beban DC berkelanjutan.
Struktur belitan dioptimalkan untuk pengoperasian DC arus tinggi, membantu mengurangi hilangnya resistansi DC dan kenaikan suhu sekaligus mempertahankan kinerja listrik yang stabil dan manajemen panas yang efisien. Untuk aplikasi arus tinggi, struktur gulungan foil juga dapat disediakan untuk mengurangi ukuran keseluruhan dan meningkatkan pembuangan panas.
Proses impregnasi vakum memperkuat sistem insulasi dan meningkatkan ketahanan terhadap kelembapan, kekuatan mekanik, dan ketahanan getaran. Dikombinasikan dengan desain struktural yang dioptimalkan, alat ini mendukung pengoperasian jangka panjang yang andal dengan tetap menjaga tingkat getaran elektromagnetik dan kebisingan yang rendah ≤65dB dalam kondisi pengujian standar.
| Aplikasi | Manfaat Utama |
|---|---|
| Penggerak Frekuensi Variabel | Meningkatkan stabilitas bus DC |
| Sistem Penggerak Servo | Mengurangi dampak riak arus |
| Lift | Meningkatkan keandalan penggerak |
| Derek Pelabuhan | Mendukung perubahan beban yang sering |
| Pabrik Bergulir | Meningkatkan stabilitas operasi daya tinggi |
| Mesin Cetak Injeksi | Pertahankan konversi daya yang stabil |
| Peralatan Pengujian Industri | Meningkatkan konsistensi listrik |
| Sistem Otomasi | Lindungi komponen bus DC |
Reaktor DC Link direkomendasikan ketika:
| Kondisi Aplikasi | Manfaat yang Diharapkan |
|---|---|
| Sistem PKS berdaya tinggi | Mengurangi fluktuasi bus DC |
| Bank kapasitor DC besar | Tegangan arus riak yang lebih rendah |
| Akselerasi/deselerasi yang sering terjadi | Meningkatkan stabilitas operasi |
| Beban industri tugas berat | Mengurangi tegangan listrik komponen |
| Aplikasi regeneratif | Meningkatkan kinerja sirkuit DC |
| Pengoperasian terus menerus yang lama | Meningkatkan keandalan sistem |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Tautan DC / Reaktor Bus DC |
| Posisi Instalasi | Bus DC antara penyearah dan inverter |
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nilai Saat Ini | 5A -- 3800A |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Rentang Frekuensi | 50Hz / 60Hz / Disesuaikan hingga 500Hz |
| Induktansi | Disesuaikan sesuai dengan kebutuhan sistem |
| Kemampuan Kelebihan Beban | 1,5 × arus terukur selama 60 detik |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ (1000VDC) |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155℃) |
| Kelas Tahan Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar | IEC289/GB10229/JB9644 |
Contoh: CDL-600-0600-EIDA
| Kode | Keterangan |
|---|---|
| CDL | Seri Reaktor DC |
| 600 | Tingkat Tegangan |
| 0600 | Nilai Saat Ini 600A |
| EI | Struktur Inti |
| D/W | Struktur Instalasi |
| AC | Bahan Berliku |
| Perbandingan | Reaktor Tautan DC | Reaktor AC |
|---|---|---|
| Posisi Instalasi | Bus DC antara penyearah dan inverter | Sisi masukan AC atau keluaran motor |
| Fungsi Utama | Arus DC halus dan mengurangi riak | Mengurangi harmonik AC dan tegangan tegangan |
| Desain Magnetik | Struktur celah udara tahan bias DC | Desain fluks magnet bergantian |
| Aplikasi Utama | Stabilisasi bus DC | Kualitas daya dan perlindungan motor |
Dufew Electric mengkhususkan diri dalam pembuatan komponen elektronika daya termasuk reaktor, resistor pengereman, transformator, dan solusi kelistrikan khusus.
Proses manufaktur Dufew meliputi pemrosesan inti magnetik, penggulungan presisi, impregnasi vakum, pengawetan suhu tinggi, dan pengujian kinerja kelistrikan. Setiap tahap dikontrol untuk menjaga karakteristik kelistrikan yang konsisten dan kualitas produk yang dapat diandalkan.
Pemeriksaan kualitas meliputi ketahanan isolasi, ketahanan tegangan, induktansi, kenaikan suhu, dan penampilan. Pengujian ini memverifikasi kinerja kelistrikan reaktor, keandalan isolasi, karakteristik termal, dan kualitas produksi secara keseluruhan.
Untuk kebutuhan proyek yang berbeda, Dufew menyediakan manufaktur OEM dan desain kelistrikan khusus, bersama dengan konsultasi teknik dan dukungan dokumentasi teknis. Hal ini memungkinkan produk untuk disesuaikan dengan parameter kelistrikan tertentu, kondisi pemasangan, dan aplikasi sistem.
Reaktor Tautan DC dipasang di sirkuit bus DC antara bagian penyearah dan inverter dari VFD atau sistem konversi daya. Ini membantu memperlancar fluktuasi arus DC, mengurangi komponen riak, dan meningkatkan stabilitas bus DC.
Perbedaan utamanya adalah rangkaian aplikasinya. Reaktor AC digunakan di sirkuit AC untuk mengurangi harmonisa, membatasi dampak arus, dan meningkatkan kualitas daya. Produk ini dirancang untuk aplikasi bus DC untuk memperlancar riak arus dan melindungi komponen sisi DC.
Arus DC yang terus menerus dapat menimbulkan bias magnet pada inti. Struktur celah udara yang tersegmentasi membantu mencegah saturasi magnetik, menjaga induktansi stabil, dan memastikan pengoperasian yang andal dalam kondisi DC.
Ya. Dufew memberikan solusi khusus termasuk peringkat voltase, kapasitas arus, nilai induktansi, material belitan, struktur pemasangan, dan dimensi mekanis sesuai dengan kebutuhan sistem yang berbeda.
