Dalam sistem penggerak industri, Reaktor DC Link biasanya dipasang di sirkuit DC perantara untuk mengurangi fluktuasi arus yang disebabkan oleh perbaikan dan perubahan beban. Namun, struktur reaktor vertikal tradisional dapat menimbulkan tantangan pemasangan di lemari kompak dimana ruang vertikal terbatas.

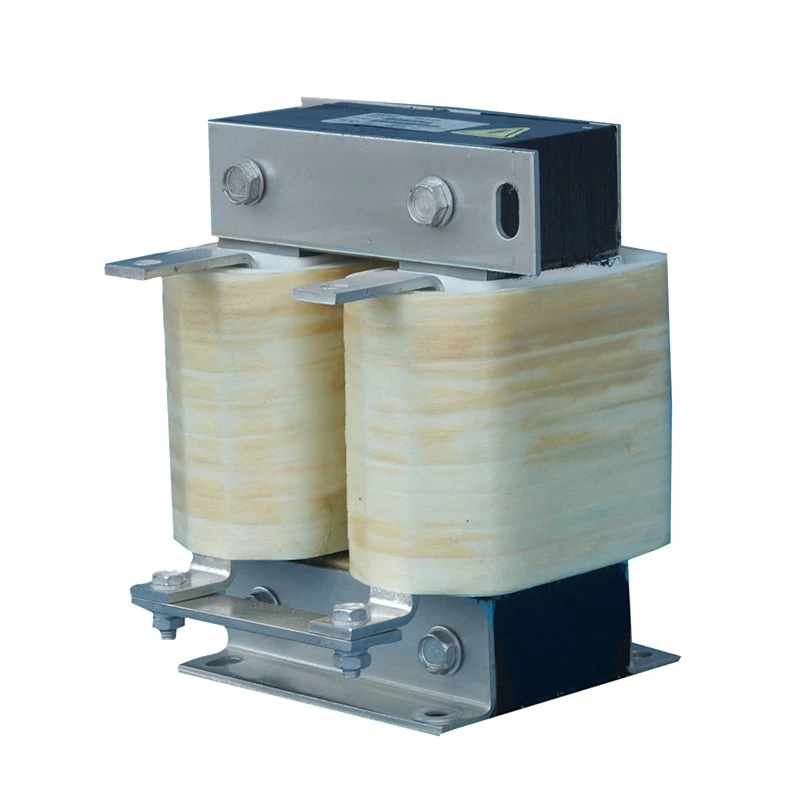

Reaktor Tautan DC Horisontal Listrik Dufew mengadopsi struktur magnetik datar dengan inti dan rakitan belitan yang disusun secara horizontal. Desain ini mengurangi ketinggian keseluruhan dengan tetap mempertahankan kinerja induktansi dan kemampuan termal yang diperlukan.
Reaktor ini diproduksi dengan laminasi baja silikon canai dingin dengan kerugian rendah, bahan insulasi Kelas F suhu tinggi, dan teknologi impregnasi vakum. Untuk aplikasi arus tinggi, struktur gulungan foil tanpa gelendong tersedia untuk mencapai dimensi yang ringkas, pembuangan panas yang lebih baik, dan pengoperasian berkelanjutan yang stabil.
Tidak seperti reaktor vertikal standar, konfigurasi horizontal berfokus pada integrasi mekanis, optimalisasi aliran udara, dan fleksibilitas tata letak kabinet, sehingga cocok untuk peralatan penggerak kompak modern.
Banyak kabinet kontrol industri memiliki batasan ketinggian yang ketat karena pengaturan VFD multi-lapis, penutup listrik yang terintegrasi dengan mesin, sistem tenaga bergerak, atau kabinet daya DC yang sempit. Konfigurasi low-profile mengurangi tinggi keseluruhan sekaligus memanfaatkan lebar kabinet yang tersedia dengan lebih baik, memungkinkan integrasi yang lebih mudah ke dalam peralatan dengan ruang pemasangan terbatas. Dibandingkan dengan reaktor vertikal konvensional, pengaturan ini memberikan fleksibilitas yang lebih besar bagi para insinyur ketika mengoptimalkan tata letak kabinet tanpa menambah ketinggian selungkup.
Manajemen termal sangat penting untuk reaktor DC yang beroperasi pada arus kontinu. Desain ventilasi horizontal memaparkan belitan terhadap aliran udara di berbagai permukaan, sementara ventilasi samping membantu mengurangi akumulasi panas dan area pembuangan panas yang lebih luas mendorong distribusi suhu yang lebih seragam. Penutup pelindung IP20 dirancang untuk menjaga aliran udara yang efektif, mendukung kinerja yang stabil selama pengoperasian beban penuh jangka panjang.
Aplikasi seperti derek, peralatan bergerak, dan mesin industri memerlukan stabilitas mekanis yang andal. Basis pemasangan yang lebih lebar memberikan dukungan yang lebih kuat, sementara pemasangan multi-titik membantu membatasi perpindahan selama pengoperasian. Struktur celah udara yang stabil mempertahankan kinerja induktansi yang konsisten, dan sambungan terminal yang aman membantu menahan getaran di lingkungan industri yang menuntut.
Pengaturan terminal samping menyederhanakan integrasi ke dalam kabinet listrik yang sempit dengan mengurangi hambatan kabel vertikal dan memperpendek jarak perutean bus DC jika diperlukan. Hal ini juga memungkinkan pengaturan kabel positif dan negatif yang lebih rapi, membantu para insinyur mencapai tata letak kelistrikan yang lebih kompak dan terorganisir.
Contoh: CDL-600-0600-EIDA
| Kode | Keterangan |
|---|---|
| CDL | Seri Reaktor Tautan DC |
| 600 | Tingkat Tegangan (600 = 690VDC) |
| 0600 | Nilai Saat Ini (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Inti (EI = Inti Tiga Fasa, UI = Inti Satu Fasa) |
| D | Struktur Pemasangan (D = Pemasangan Vertikal, W = Pemasangan Horizontal) |
| A | Bahan Gulungan (A = Aluminium, C = Tembaga) |
| Parameter | Spesifikasi |
|---|---|
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi Operasi | 50Hz / 60Hz / Hingga 500Hz |
| Nilai Saat Ini | 5A - 3800A |
| Kemampuan Kelebihan Beban | 1,5 kali arus pengenal selama 60 detik, interval 1 jam |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ (1000VDC) |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | T40 / Kelas F (155℃) |
| Kelas Tahan Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB (Diuji pada jarak horizontal 1 meter dari reaktor) |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar | Standar Reaktor IEC289:1987 / Standar Reaktor GB10229-88 (Setara dengan IEC289:1987) / Reaktor JB9644-1999 untuk Penggerak Listrik Semikonduktor |
Susunan inti dan belitan horizontal secara signifikan mengurangi tinggi instalasi keseluruhan dibandingkan dengan reaktor DC vertikal konvensional.
Desain ini membantu:
- Masuk ke dalam lemari VFD ultra tipis dengan jarak vertikal terbatas
- Mendukung tata letak kabinet multi-lapis tanpa mengganggu komponen atas
- Meningkatkan pemanfaatan ruang di selungkup listrik kompak
- Menyederhanakan integrasi ke dalam sistem kontrol yang dipasang di mesin
Struktur datar sangat cocok untuk lemari sempit dan memanjang di mana ketinggian merupakan batasan utama pemasangan.
Manajemen termal sangat penting untuk reaktor DC yang beroperasi pada beban arus kontinu.
Desain horizontal meningkatkan pembuangan panas melalui:
- Permukaan belitan lebih lebar yang terkena aliran udara
- Saluran ventilasi samping yang mengurangi akumulasi panas
- Distribusi suhu yang lebih seragam selama pengoperasian jangka panjang
- Desain perlindungan IP20 yang kompatibel tanpa menghalangi jalur aliran udara
Dibandingkan dengan struktur yang ditumpuk secara vertikal, jalur aliran udara horizontal membantu mengurangi titik panas lokal dan meningkatkan stabilitas pengoperasian.
Peralatan industri seperti sistem tenaga bergerak, alat pengangkat, dan mesin berat mungkin mengalami getaran mekanis terus menerus.
Reaktor mengadopsi struktur pemasangan horizontal diperkuat yang menampilkan:
- Dukungan dasar yang lebih luas untuk meningkatkan stabilitas mekanis
- Beberapa titik pemasangan untuk mengurangi risiko perpindahan
- Posisi celah udara yang stabil untuk mempertahankan induktansi yang konsisten
- Pengaturan terminal samping yang aman untuk mengurangi tekanan kabel
Desain ini meningkatkan keandalan dalam aplikasi yang memerlukan pengoperasian jangka panjang dalam kondisi getaran.
Pengaturan kabel yang efisien penting dalam lemari listrik dengan kepadatan tinggi.
Konfigurasi horizontal menyediakan:
- Terminal positif dan negatif yang diposisikan di samping untuk memudahkan perutean kabel
- Mengurangi hambatan vertikal di dalam kabinet
- Koneksi bus DC yang lebih pendek dan bersih
- Peningkatan pemisahan antara jalur kabel DC positif dan negatif
Tata letak kabel yang dioptimalkan membantu para insinyur mencapai desain kabinet yang lebih bersih sekaligus meningkatkan efisiensi pemasangan dan aksesibilitas pemeliharaan.
Reaktor Tautan DC Horizontal sangat ideal untuk kabinet kontrol listrik ultra-tipis yang digunakan pada peralatan mesin, jalur produksi kompak, dan peralatan otomasi terintegrasi di mana ruang pemasangan vertikal terbatas tetapi kedalaman kabinet tersedia.
Struktur dengan ketinggian rendah memungkinkan para insinyur memasang reaktor tanpa menambah dimensi kabinet, sehingga cocok untuk desain peralatan yang peka terhadap ruang.
Pada rakitan kabinet VFD multi-lapis, setiap bagian penggerak memiliki jarak bebas vertikal terbatas karena susunan komponen bertumpuk.
Struktur horizontal membantu menghindari gangguan pada lapisan peralatan atas dan bawah sekaligus mempertahankan kinerja arus bus DC yang stabil, sehingga cocok untuk lemari penggerak kompak dengan kepadatan komponen tinggi.
Genset bergerak, catu daya yang dipasang di kendaraan, dan sistem penggerak portabel sering kali memerlukan penutup listrik kompak dengan batasan ketinggian yang ketat.
Desain profil datar memungkinkan pemasangan horizontal di dalam rumah dengan jarak bebas rendah sambil mempertahankan pengoperasian yang andal dalam kondisi getaran dan kerja bergerak.
Untuk ruang listrik atau kabinet kendali yang disusun dalam konfigurasi linier panjang, di mana ketinggian kabinet dibatasi namun kedalaman internal tersedia, reaktor horizontal memberikan solusi pemasangan praktis.
Strukturnya yang datar memungkinkan pemanfaatan ruang lantai kabinet dengan lebih baik dan menyederhanakan pengaturan komponen internal.
Peralatan elektroplating dan elektrolisis biasanya menggunakan kabinet daya DC sempit di mana ruang busbar dan ketinggian pemasangan terbatas.
Reaktor Tautan DC horizontal dapat dipasang dalam konfigurasi datar untuk menstabilkan keluaran arus DC sekaligus beradaptasi dengan tata letak kabinet penyearah yang ringkas.
| Perbandingan | Reaktor Tautan DC Horisontal | Reaktor Tautan DC Vertikal |
|---|---|---|
| Struktur | Tata letak inti datar dan belitan horizontal | Struktur inti bertumpuk vertikal |
| Ruang Instalasi | Dirancang untuk lemari dengan ketinggian rendah | Memerlukan jarak vertikal yang lebih besar |
| Integrasi Kabinet | Cocok untuk tata letak yang ringkas dan dapat disesuaikan | Cocok untuk lemari konvensional |
| Metode Pendinginan | Aliran udara horizontal dengan area pembuangan panas yang lebih luas | Desain aliran udara vertikal |
| Pengaturan Pengkabelan | Terminal samping menyederhanakan perutean yang ringkas | Terminal vertikal memerlukan ketinggian tambahan |
| Stabilitas Mekanik | Basis yang lebih luas meningkatkan ketahanan terhadap getaran | Struktur tapak yang lebih kecil |
Dufew Electric berspesialisasi dalam komponen elektronika daya yang disesuaikan, termasuk Reaktor DC Link, Reaktor AC, resistor pengereman, transformator, dan solusi kelistrikan terkait.
Dengan tim teknik yang berpengalaman dan proses manufaktur yang terkendali, Dufew menyediakan produk reaktor yang andal untuk sistem VFD, otomasi industri, dan aplikasi konversi daya.
Kemampuan produksi meliputi:
- Pemrosesan inti presisi dan pembuatan belitan
- Optimasi struktur celah udara DC
- Impregnasi vakum dan perawatan isolasi
- Pengujian kinerja dan keandalan kelistrikan
Setiap reaktor diverifikasi melalui inspeksi utama seperti ketahanan isolasi, ketahanan tegangan, induktansi, kenaikan suhu, dan pengujian kebisingan.
Dufew Electric terus meningkatkan sistem manajemen mutu dan standar produknya. Perusahaan menyediakan sertifikasi manajemen mutu ISO, sertifikasi CE, laporan pengujian produk, dan dokumentasi teknis untuk mendukung proyek pelanggan global.
Dufew menawarkan manufaktur OEM, desain khusus, dan dukungan teknik berdasarkan persyaratan aplikasi spesifik.
Dufew Electric menerapkan solusi pengemasan profesional untuk melindungi kinerja reaktor selama transportasi internasional.
Langkah-langkah pengemasan meliputi:
- Perlindungan tahan lembab dan insulasi
- Pemasangan yang diperkuat untuk mencegah kerusakan akibat benturan
- Kotak kayu berstandar ekspor untuk reaktor besar
- Label produk dan dokumen teknis untuk kemudahan pemasangan
Setiap unit diperiksa sebelum pengiriman dan dikirim dengan spesifikasi yang diperlukan, laporan pengujian, dan solusi pengemasan yang disesuaikan.
Dufew mendukung pesanan batch, proyek OEM, dan persyaratan pengiriman global.
Desain ini direkomendasikan jika kabinet listrik memiliki tinggi terbatas namun lebar atau kedalaman cukup. Struktur datar membantu para insinyur mengintegrasikan unit ke dalam kabinet kompak sambil mempertahankan kinerja bus DC yang andal.
Tidak. Performa kelistrikan terutama bergantung pada desain induktansi, struktur magnetik, rating arus, dan teknologi belitan. Konfigurasi horizontal terutama meningkatkan fleksibilitas pemasangan, efisiensi pendinginan, dan integrasi kabinet.
Ya. Dufew memberikan solusi khusus termasuk arus pengenal, persyaratan voltase, nilai induktansi, dimensi, metode pemasangan, dan bahan belitan sesuai dengan kebutuhan peralatan pelanggan.
Ya. Struktur pemasangan yang diperkuat dan desain celah udara yang stabil meningkatkan keandalan mekanis. Hal ini dapat diterapkan pada peralatan industri yang terkena getaran terus menerus, seperti sistem bergerak, peralatan pengangkat, dan mesin tugas berat.
