Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

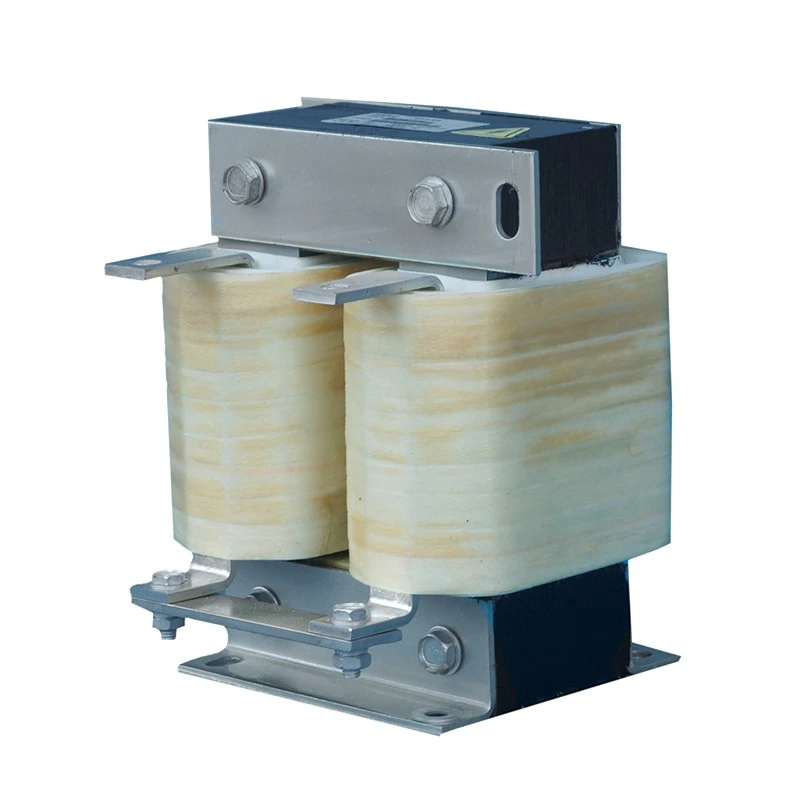

Reaktor Tautan DC VFD dihubungkan secara seri dalam rangkaian bus DC perantara antara jembatan penyearah dan tahap inverter sistem VFD.
Selama konversi AC ke DC, operasi penyearah dan variasi beban dapat menimbulkan riak arus dan fluktuasi listrik ke bus DC. Reaktor menggunakan karakteristik penyimpanan energi induktif untuk memperlancar perubahan arus, menjaga aliran arus DC kontinu, dan meningkatkan stabilitas catu daya inverter.
Berbeda dengan reaktor AC standar, Reaktor DC Link dirancang untuk beroperasi dalam kondisi arus DC kontinu. Dufew mengadopsi struktur magnetik celah udara tersegmentasi tahan bias DC untuk menjaga induktansi stabil dan mengurangi risiko saturasi magnetik.
Fitur reaktor:
- Inti baja silikon canai dingin dengan kerugian rendah untuk mengurangi kehilangan magnet
- Struktur celah udara tersegmentasi untuk pengoperasian DC yang stabil
- Sistem insulasi Kelas F untuk keandalan suhu tinggi
- Proses impregnasi vakum untuk kekuatan mekanik dan ketahanan kelembaban
- Opsi belitan tembaga atau aluminium untuk kebutuhan arus yang berbeda
Fitur desain ini membuat Reaktor Dufew DC Link cocok untuk sistem VFD yang memerlukan kinerja bus DC yang stabil, masa pakai yang lama, dan pengoperasian yang andal.
Tahap penyearah secara alami menghasilkan komponen riak pada arus DC. Reaktor Tautan DC memperhalus bentuk gelombang arus, mengurangi arus riak, dan membantu menjaga konduksi arus kontinu, memberikan masukan yang lebih stabil ke inverter. Hal ini mengurangi fluktuasi catu daya DC dan mendukung pengoperasian motor yang konsisten.
Arus riak yang berlebihan dapat meningkatkan pemanasan kapasitor dan mempercepat penuaan komponen. Dengan mengurangi tekanan pengisian dan beban termal pada komponen bus DC, reaktor dapat membantu memperpanjang masa pakai kapasitor, meningkatkan keandalan komponen secara keseluruhan, dan mengurangi kebutuhan pemeliharaan.
Peralatan industri sering kali beroperasi dengan akselerasi, pengereman, dan perubahan beban yang sering. Reaktor membantu menjaga kestabilan operasi inverter dan mengurangi dampak listrik dari variasi beban yang cepat, sekaligus mendukung pengoperasian perangkat semikonduktor daya yang andal.
Dengan meningkatkan karakteristik bus DC dan mengurangi distorsi arus, reaktor membantu mengoptimalkan pemanfaatan daya dan membatasi pengaruh harmonisa. Hal ini membuatnya cocok untuk sistem penggerak industri berdaya tinggi yang memerlukan kinerja listrik yang stabil.
Arus DC kontinu dapat menghasilkan bias magnetik dan meningkatkan risiko kejenuhan inti pada desain reaktor konvensional. Teknologi celah udara Dufew yang tersegmentasi memberikan induktansi yang lebih stabil dan linearitas magnetik yang lebih baik, membantu mengurangi risiko saturasi dan mempertahankan pengoperasian yang andal dalam kondisi DC berkelanjutan.
Struktur belitan dirancang untuk pengoperasian DC arus tinggi dan dapat menggunakan konduktor tembaga atau aluminium sesuai dengan kebutuhan aplikasi. Kehilangan resistansi yang rendah dan kenaikan suhu yang terkendali berkontribusi pada kinerja jangka panjang yang stabil. Untuk model arus tinggi, struktur gulungan foil juga dapat digunakan untuk meningkatkan pembuangan panas sambil mempertahankan desain pemasangan yang kompak.
Proses impregnasi vakum memperkuat sistem insulasi dan meningkatkan stabilitas mekanis, ketahanan terhadap kelembapan, dan ketahanan terhadap getaran. Perawatan ini membantu menjaga kinerja listrik dan mekanik yang andal selama operasi industri jangka panjang.
Solusi Dufew DC Link Reactor banyak digunakan dalam konversi daya industri dan sistem penggerak motor.
| Aplikasi | Persyaratan Utama |
|---|---|
| Sistem penggerak frekuensi variabel | Mengurangi riak DC dan meningkatkan keandalan penggerak |
| Sistem penggerak servo | Meningkatkan stabilitas bus DC selama operasi dinamis |
| Lift | Mendukung siklus akselerasi dan pengereman yang sering |
| Derek pelabuhan dan peralatan pengangkat | Meningkatkan keandalan dalam kondisi beban berat |
| Pabrik penggilingan | Mengurangi tekanan listrik selama pengoperasian terus menerus |
| Mesin cetak injeksi | Meningkatkan stabilitas penggerak motor |
| Mesin menggambar kawat | Menjaga kelancaran transmisi daya |
| Mesin tekstil | Mendukung operasi jangka panjang yang stabil |
| Sistem pengujian | Meningkatkan konsistensi listrik |
Reaktor DC Link direkomendasikan ketika sistem VFD mengalami:
| Kondisi Sistem | Tujuan yang Direkomendasikan |
|---|---|
| Fluktuasi arus DC yang sering terjadi | Mengurangi arus riak |
| VFD sumber tegangan dengan penyaringan kapasitor | Lindungi kapasitor bus DC |
| Pasokan trafo berkapasitas besar | Meningkatkan stabilitas daya |
| Ketidakseimbangan tegangan tiga fasa | Mengurangi stres listrik |
| Akselerasi dan deselerasi yang sering terjadi | Meningkatkan keandalan inverter |
| Persyaratan kualitas daya tinggi | Mengurangi dampak harmonis |
Contoh: CDL-600-0600-EIDA
| Kode | Keterangan |
|---|---|
| CDL | Seri Reaktor Tautan DC |
| 600 | Tingkat Tegangan (600 = 690VDC) |
| 0600 | Nilai Saat Ini (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Inti (EI = Inti Tiga Fasa, UI = Inti Satu Fasa) |
| D | Struktur Pemasangan (D = Pemasangan Vertikal, W = Pemasangan Horizontal) |
| A | Bahan Gulungan (A = Aluminium, C = Tembaga) |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Tautan DC VFD |
| Posisi Instalasi | Rangkaian bus DC antara penyearah dan inverter |
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi Operasi | 50Hz / 60Hz / Disesuaikan hingga 500Hz |
| Nilai Saat Ini | 5A - 3800A |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Kemampuan Kelebihan Beban | 1,5 kali arus pengenal selama 60 detik, interval 1 jam |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ pada 1000VDC |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155℃) |
| Kelas Tahan Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB (diuji pada jarak horizontal 1 meter) |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar yang Berlaku | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric berspesialisasi dalam komponen elektronika daya yang disesuaikan, termasuk Reaktor DC Link, Reaktor AC, resistor pengereman, transformator, dan solusi kelistrikan terkait.
Dengan kemampuan teknik profesional dan proses manufaktur yang terkendali, Dufew menyediakan solusi reaktor yang andal untuk sistem VFD, otomasi industri, dan aplikasi konversi daya.
Produksi Dufew meliputi:
- Pemrosesan inti baja silikon presisi
- Pembuatan struktur magnetik celah udara tersegmentasi
- Produksi belitan tembaga dan aluminium
- Perawatan impregnasi vakum
- Proses pengawetan suhu tinggi
- Pengujian kinerja listrik
Setiap reaktor menjalani prosedur pemeriksaan yang ketat, antara lain:
| Barang Inspeksi | Tujuan |
|---|---|
| Pengujian ketahanan isolasi | Verifikasi keandalan isolasi |
| Pengujian ketahanan dielektrik | Konfirmasikan kinerja keselamatan listrik |
| Pengujian induktansi | Pastikan karakteristik reaktor yang diperlukan |
| Pengujian kenaikan suhu | Verifikasi kinerja termal |
| Pengujian kebisingan | Kontrol tingkat kebisingan pengoperasian |
| Inspeksi penampilan | Konfirmasikan kualitas produksi |
Dufew memberikan solusi khusus berdasarkan tegangan pengenal, rentang arus, induktansi, penurunan tegangan, struktur instalasi, ruang kabinet, dan kebutuhan material belitan. Desainnya dapat disesuaikan dengan kondisi kelistrikan dan mekanik yang berbeda untuk memastikan integrasi yang tepat dengan sistem penggerak pelanggan.
Layanan mencakup manufaktur OEM, desain reaktor yang disesuaikan, dokumentasi teknis, dan dukungan teknik aplikasi, membantu pelanggan memenuhi persyaratan proyek tertentu mulai dari pemilihan produk hingga integrasi sistem.
Produk Dufew diproduksi sesuai dengan standar industri dan persyaratan kualitas yang diakui.
Standar yang berlaku meliputi:
| Standar | Keterangan |
|---|---|
| ISO 9001 | Sistem Manajemen Mutu |
| IEC289:1987 | Standar Reaktor |
| GB10229-88 | Standar Reaktor (Setara dengan IEC289:1987) |
| JB9644-1999 | Reaktor untuk Penggerak Listrik Semikonduktor |
| CE | Persyaratan kepatuhan produk |
Dufew menyediakan solusi pengemasan berstandar ekspor untuk memastikan transportasi yang aman dan kinerja produk yang andal.
- Perlindungan tahan lembab
- Struktur pemasangan tahan guncangan
- Kotak kayu ekspor yang diperkuat untuk reaktor besar
- Label produk dan dokumen teknis
- Catatan pemeriksaan pra-pengiriman
Setiap unit diperiksa sebelum pengiriman untuk memastikan bahwa parameter kelistrikan dan persyaratan mekanis memenuhi spesifikasi pelanggan.
Dufew mendukung:
- Produksi massal
- Proyek OEM
- Pengiriman internasional
- Persyaratan pengemasan yang disesuaikan
| Dimensi Perbandingan | Reaktor Tautan DC VFD | Reaktor AC Tiga Fasa Standar |
|---|---|---|
| Posisi Instalasi | Dipasang di bagian bus DC antara penyearah dan inverter | Dipasang pada sisi masukan AC atau sisi keluaran AC sistem VFD |
| Desain Inti Magnetik | Inti celah udara tersegmentasi dirancang untuk arus DC dengan komponen riak AC | Inti magnet konvensional dirancang untuk fluks magnet AC simetris |
| Fungsi Utama | Riak arus DC halus, meningkatkan stabilitas bus DC, mengurangi tekanan pada komponen DC | Mengurangi harmonisa AC, membatasi arus lonjakan, dan meningkatkan kualitas bentuk gelombang AC |
| Kondisi Pengoperasian | Bekerja dalam kondisi bias DC dan memerlukan desain tahan saturasi | Beroperasi dalam kondisi magnet AC bergantian |
| Nilai Aplikasi Khas | Melindungi kapasitor DC dan meningkatkan stabilitas pengoperasian inverter | Meningkatkan kualitas daya sisi AC dan perlindungan sisi motor |
Reaktor Tautan DC dipasang di rangkaian bus DC untuk memperlancar fluktuasi arus dan mengurangi tekanan riak pada komponen DC. Reaktor AC dipasang di sisi AC untuk mengontrol harmonik masukan atau tegangan listrik keluaran. Posisi pemasangan dan persyaratan desainnya berbeda.
Direkomendasikan untuk sistem VFD dengan peringkat daya besar, riak arus DC yang signifikan, perubahan beban yang sering, atau aplikasi yang memerlukan peningkatan stabilitas bus DC.
Dengan membatasi arus riak dan mengurangi fluktuasi arus pengisian, reaktor menurunkan tekanan termal dan listrik pada kapasitor DC, sehingga membantu meningkatkan keandalan dan masa pakainya.
Ya. Dufew mendukung penyesuaian tegangan pengenal, kapasitas arus, nilai induktansi, penurunan tegangan, material belitan, dimensi, dan konfigurasi pemasangan sesuai dengan kebutuhan proyek.
Dufew Electric menyediakan solusi Reaktor DC Link yang disesuaikan untuk sistem VFD industri, peralatan konversi daya, dan aplikasi otomasi.
Dengan kemampuan teknik profesional, proses manufaktur canggih, dan kontrol kualitas yang ketat, Dufew membantu pelanggan meningkatkan stabilitas bus DC, mengurangi tekanan listrik, dan mencapai pengoperasian jangka panjang yang andal.
Hubungi Dufew Electric untuk desain reaktor yang disesuaikan, kerja sama OEM, dan dukungan proyek.
