Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

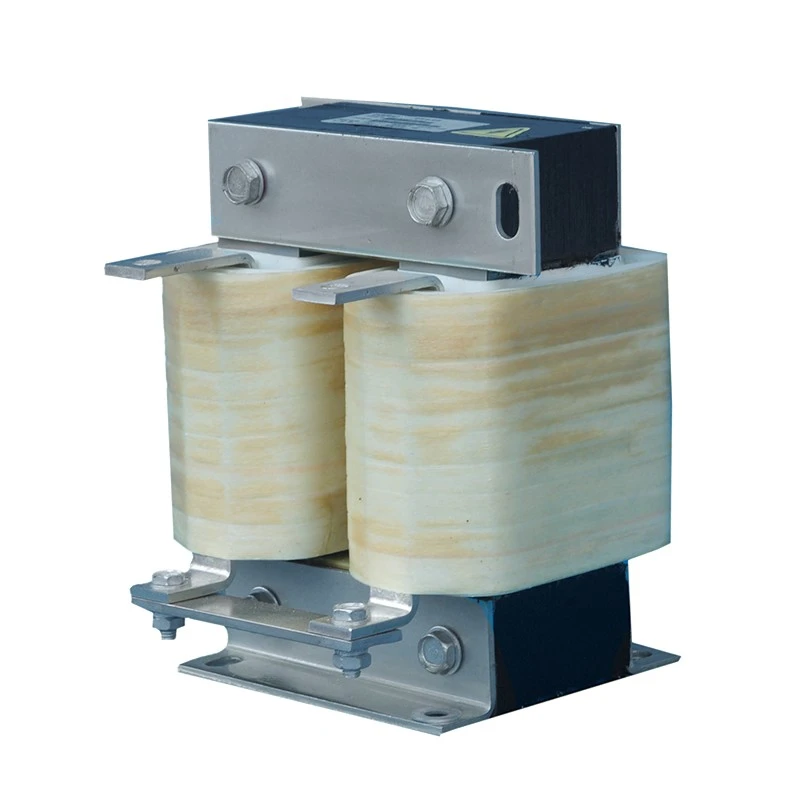

Reaktor Tautan DC Vertikal dipasang di sirkuit bus DC perantara sistem penggerak frekuensi variabel untuk meningkatkan stabilitas daya DC selama operasi berkelanjutan dan perubahan beban dinamis.
Berbeda dengan desain horizontal low-profile, konfigurasi ini berfokus pada pengurangan lebar kabinet melalui struktur inti dan belitan yang disusun secara vertikal. Tapaknya yang sempit memungkinkan beberapa komponen penggerak dipasang berdampingan, sehingga cocok untuk lemari listrik standar dengan ruang horizontal terbatas.
Reaktor Dufew diproduksi dengan:
- Inti baja silikon canai dingin dengan kerugian rendah
- Struktur magnetik celah udara tersegmentasi tahan bias DC
- Sistem insulasi suhu tinggi Kelas F
- Perawatan impregnasi vakum
- Opsi belitan tembaga atau aluminium
Struktur vertikal yang dioptimalkan memberikan kinerja induktansi yang andal, pembuangan panas yang efisien, dan integrasi yang fleksibel ke dalam sistem kontrol industri.
Banyak kabinet kontrol industri memerlukan pemasangan komponen berdensitas tinggi dengan tetap mempertahankan lebar keseluruhan yang kompak. Konfigurasi vertikal mengurangi ruang pemasangan horizontal, memungkinkan unit penggerak diatur secara berdampingan secara lebih efisien, dan memanfaatkan kedalaman dan tinggi kabinet yang tersedia dengan lebih baik. Struktur ini sangat cocok untuk lemari VFD dimana lebar merupakan batasan ruang utama.
Struktur vertikal mengikuti arah aliran udara alami di banyak lemari industri, mendukung jalur ventilasi dari bawah ke atas untuk pembuangan panas yang lebih efisien selama pengoperasian berkelanjutan. Dengan mengurangi akumulasi panas lokal dan menjaga stabilitas termal di bawah beban tetapan, desain ini membantu memastikan kinerja listrik yang konsisten selama pengoperasian jangka panjang.
Selama akselerasi, deselerasi, atau operasi beban variabel, fluktuasi arus bus DC dapat meningkatkan tegangan pada komponen daya. Reaktor membantu memperlancar variasi arus dan mengurangi dampak arus riak, mendukung pengoperasian bus DC yang lebih stabil sekaligus membantu melindungi kapasitor dan komponen inverter.
Struktur vertikal dioptimalkan untuk pemasangan kabinet praktis, dengan tapak pemasangan horizontal kecil, posisi celah udara yang stabil, dan pengaturan terminal yang ringkas. Dukungan mekanis yang andal memungkinkan komponen untuk diintegrasikan dengan lebih mudah ke dalam peralatan industri sekaligus mengurangi kendala pada tata letak kabinet secara keseluruhan.
Struktur magnetik yang diposisikan secara vertikal mengurangi lebar kabinet yang ditempati sekaligus mempertahankan kinerja induktansi yang diperlukan. Profil pemasangannya yang sempit memanfaatkan ruang kabinet yang tersedia secara efisien dan sangat cocok untuk tata letak listrik berdensitas tinggi.
Arus DC yang terus menerus dapat menimbulkan bias magnet dan meningkatkan risiko saturasi. Dufew menggunakan struktur celah udara tersegmentasi untuk menjaga induktansi stabil dan meningkatkan linearitas magnetik, membantu mengurangi risiko saturasi dan mendukung pengoperasian DC berkelanjutan yang andal.
Peringkat arus yang berbeda memerlukan solusi konduktor yang berbeda. Gulungan tembaga dan aluminium tersedia, sedangkan gulungan foil dapat digunakan untuk model arus tinggi. Struktur belitan yang dioptimalkan membantu mengontrol kehilangan listrik dan meningkatkan pembuangan panas untuk kinerja jangka panjang yang stabil.
Tata letak terminal dirancang khusus untuk integrasi kabinet vertikal, memungkinkan koneksi yang nyaman dengan sistem busbar atas sekaligus mengurangi ruang yang diperlukan untuk perutean kabel horizontal. Hal ini menghasilkan pengaturan kabel yang lebih bersih dan menyederhanakan pemasangan di panel kontrol yang ringkas.
Contoh: CDL-600-0600-EIDA
| Kode | Keterangan |
|---|---|
| CDL | Seri Reaktor Tautan DC |
| 600 | Tingkat Tegangan (600 = 690VDC) |
| 0600 | Nilai Saat Ini (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Inti (EI = Inti Tiga Fasa, UI = Inti Satu Fasa) |
| D/W | Struktur Pemasangan (D = Vertikal, W = Horizontal) |
| AC | Bahan Gulungan (A = Aluminium, C = Tembaga) |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Tautan DC Vertikal |
| Aplikasi | Sistem Bus PKS DC |
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nilai Saat Ini | 5A - 3800A |
| Frekuensi Operasi | 50Hz / 60Hz / Disesuaikan hingga 500Hz |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Kemampuan Kelebihan Beban | Arus terukur 1,5× selama 60 detik |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ (1000VDC) |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155℃) |
| Kelas Suhu | T40 |
| Kelas Tahan Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar | IEC289/GB10229/JB9644 |
| Aplikasi | Persyaratan Utama |
|---|---|
| Lemari Kontrol PKS Standar | Meningkatkan stabilitas bus DC |
| Sistem Penggerak Lift | Mendukung siklus akselerasi yang sering |
| Peralatan Derek dan Pengangkat | Pertahankan konversi daya yang andal |
| Sistem Penggerak Servo | Mengurangi dampak riak |
| Peralatan Otomasi Industri | Mengoptimalkan pemanfaatan ruang kabinet |
| Mesin Cetak Injeksi | Meningkatkan keandalan sistem penggerak |
| Sistem Pengujian | Pertahankan catu daya DC yang stabil |
| Perbandingan | Reaktor Tautan DC Vertikal | Reaktor Tautan DC Horisontal |
|---|---|---|
| Struktur | Desain tinggi dan sempit | Desain profil rendah yang datar |
| Keuntungan Utama | Menghemat lebar kabinet | Menghemat tinggi kabinet |
| Kondisi Instalasi Terbaik | Lebar terbatas, tinggi cukup | Ketinggian terbatas, kedalaman cukup |
| Metode Pendinginan | Jalur aliran udara vertikal | Jalur aliran udara horizontal |
| Tata Letak Terminal | Koneksi teratas | Koneksi samping |
| Aplikasi Khas | Lemari industri standar | Lemari kompak dengan ketinggian rendah |
Cocok untuk lemari listrik yang ruang horizontalnya terbatas namun ada jarak bebas vertikal. Struktur yang sempit membantu para insinyur mencapai tata letak internal yang ringkas.
Konfigurasi vertikal berfokus pada pengurangan lebar kabinet, sedangkan konfigurasi horizontal dikembangkan untuk aplikasi dengan tinggi kabinet terbatas.
Kinerja listrik tergantung pada desain magnet, nilai induktansi, dan arus pengenal. Struktur vertikal terutama meningkatkan fleksibilitas pemasangan dan integrasi kabinet.
Ya. Dufew mendukung solusi khusus termasuk parameter listrik, dimensi, struktur pemasangan, dan bahan konduktor sesuai dengan kebutuhan proyek.
Dufew Electric berspesialisasi dalam komponen elektronika daya yang disesuaikan, termasuk Reaktor DC Link, Reaktor AC, resistor pengereman, transformator, dan solusi kelistrikan terkait.
Dengan kemampuan teknik profesional dan proses manufaktur yang terkendali, Dufew menyediakan solusi reaktor yang andal untuk otomasi industri, sistem VFD, dan aplikasi konversi daya.
Kemampuan manufaktur meliputi:
- Pemrosesan inti yang presisi
- Produksi berliku
- Penyesuaian celah udara
- Impregnasi vakum
- Pengujian kinerja listrik
Setiap produk diverifikasi melalui ketahanan isolasi, ketahanan tegangan, induktansi, kenaikan suhu, dan pengujian kebisingan.
Dufew mempertahankan perbaikan berkelanjutan dalam manajemen kualitas dan standar produk. Perusahaan ini memberikan sertifikasi manajemen mutu ISO, sertifikasi CE, laporan pengujian produk, dan dokumen teknis untuk mendukung pelanggan industri global.
Dufew menggunakan solusi pengemasan berorientasi ekspor untuk memastikan transportasi reaktor industri yang aman.
Kemasan meliputi:
- Perlindungan kelembaban untuk komponen isolasi
- Pemasangan yang diperkuat selama transportasi
- Kotak kayu khusus untuk model besar
- Identifikasi produk dan dokumentasi teknis
Setiap reaktor diperiksa sebelum pengiriman dan dilengkapi dengan dokumen yang diperlukan sesuai dengan kebutuhan proyek pelanggan.
