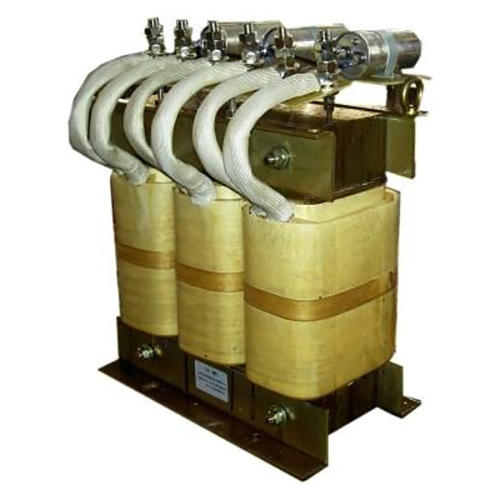

Filter Gelombang Sinus

Filter Gelombang Sinus Listrik Dufew dipasang di sisi keluaran sistem VFD untuk meningkatkan kualitas bentuk gelombang sisi motor dan memberikan perlindungan motor yang andal dalam aplikasi industri. Selama operasi switching VFD, pulsa tegangan PWM frekuensi tinggi dihasilkan dan ditransmisikan melalui kabel motor, terutama pada instalasi jarak jauh, yang dapat menyebabkan tegangan pantulan, peningkatan tegangan dv/dt, interferensi elektromagnetik, dan rugi-rugi motor tambahan.

Filter Gelombang Sinus VFD mengadopsi struktur penyaringan low-pass LC yang terdiri dari reaktor dan kapasitor. Jaringan penyaringan melemahkan komponen frekuensi pembawa dan harmonik frekuensi tinggi dari sinyal keluaran PWM sekaligus memungkinkan tegangan frekuensi dasar melewatinya secara efisien, mengubah bentuk gelombang keluaran menjadi bentuk gelombang mendekati sinusoidal yang lebih halus.

Proses penyaringan membantu:

- Mengurangi komponen frekuensi tinggi PWM

- Meningkatkan bentuk gelombang tegangan terminal motor

- Menurunkan tegangan dv/dt pada isolasi motor

- Mengurangi interferensi elektromagnetik (EMI)

- Meningkatkan stabilitas pengoperasian motor dan keandalan servis

Produk ini menggunakan inti baja silikon canai dingin dengan kerugian rendah, bahan insulasi Kelas F, teknologi impregnasi vakum, dan struktur termal yang dioptimalkan untuk mempertahankan kinerja yang stabil selama operasi industri berkelanjutan, memberikan solusi efektif untuk sistem motor kabel panjang, peralatan otomasi, dan aplikasi VFD berkinerja tinggi.

Keuntungan Utama

1. Peningkatan Bentuk Gelombang Output PKS

Berbeda dengan reaktor keluaran standar yang terutama meningkatkan impedansi rangkaian, struktur penyaringan LC memberikan redaman yang lebih besar pada komponen switching frekuensi tinggi, menghasilkan bentuk gelombang tegangan motor yang lebih halus dengan distorsi frekuensi tinggi yang lebih rendah dan mengurangi tekanan listrik pada belitan motor.

2. Mengurangi Stres Isolasi Motor

Pulsa PWM dv/dt yang tinggi dapat meningkatkan tegangan isolasi, terutama bila kabel panjang dipasang antara VFD dan motor. Filter membantu membatasi lonjakan tegangan dan efek gelombang pantulan, mengurangi tekanan pada insulasi belitan motor dan mendukung pengoperasian motor jangka panjang.

3. Cocok untuk Kabel Motor Jarak Jauh

Kabel motor panjang memperkenalkan kapasitansi terdistribusi yang dapat meningkatkan arus pengisian dan tegangan pantulan. Dufew menyesuaikan parameter kelistrikan sesuai dengan kebutuhan sistem untuk aplikasi seperti sistem pompa jarak jauh, peralatan motor luar ruangan, mesin bawah tanah, dan jalur produksi besar.

4. Peningkatan Kondisi Pengoperasian Motor

Dengan melemahkan interferensi frekuensi tinggi dan distorsi bentuk gelombang keluaran, filter dapat membantu mengurangi kebisingan elektromagnetik motor, kenaikan suhu tambahan, kerugian terkait harmonik, dan getaran mekanis yang terkait dengan bentuk gelombang keluaran inverter yang tidak stabil.

Fitur Desain Teknis

Struktur Penyaringan Low-Pass LC yang Dioptimalkan

Reaktor dan kapasitor dicocokkan sesuai dengan karakteristik keluaran PWM VFD. Struktur LC yang dihasilkan melemahkan komponen frekuensi pembawa sambil mempertahankan transmisi frekuensi dasar dan meningkatkan bentuk gelombang tegangan di sisi motor.

Desain Sirkuit Magnetik Rugi Rendah

Sistem magnetik dapat menggunakan inti baja silikon canai dingin, struktur celah udara yang dioptimalkan, dan bahan magnetik dengan kerugian rendah untuk mempertahankan karakteristik induktansi yang stabil dan mengontrol kerugian magnetik selama pengoperasian berkelanjutan.

Isolasi dan Desain Termal yang Andal

Sistem insulasi dapat menggunakan insulasi suhu tinggi Kelas F, impregnasi vakum, dan bahan insulasi tahan api. Langkah-langkah ini mendukung kekuatan dielektrik, stabilitas mekanis, dan pengoperasian yang andal dalam kondisi industri yang berkelanjutan.

Deskripsi Model

Contoh: SWF-4 3 2-1200

Spesifikasi Teknis

Aplikasi Khas

Solusi Dufew Sine Wave Filter cocok untuk sistem VFD yang memerlukan peningkatan kinerja gelombang output dan perlindungan motor.

Kemampuan Manufaktur & Jaminan Kualitas

Dufew Electric memproduksi komponen elektronika daya industri, termasuk filter, reaktor, resistor pengereman, transformator, dan solusi kelistrikan khusus. Untuk produk penyaringan bentuk gelombang, produksi dilakukan melalui proses terkontrol mulai dari persiapan komponen magnetik dan penggulungan hingga perawatan insulasi, impregnasi, pengujian kelistrikan, dan inspeksi akhir.

Proses manufaktur meliputi:

- Pemrosesan inti magnetik

- Gulungan presisi

- Perawatan isolasi

- Impregnasi vakum

- Pengujian kinerja listrik

Pemeriksaan kualitas mencakup parameter listrik dan mekanik utama, dengan pemeriksaan yang meliputi:

- Pengujian ketahanan isolasi

- Pengujian ketahanan dielektrik

- Verifikasi parameter listrik

- Pengujian kenaikan suhu

- Pemeriksaan penampilan akhir

Dufew Electric juga mendukung manufaktur OEM, parameter kelistrikan yang disesuaikan, dukungan aplikasi teknik, dan pasokan berbasis proyek. Gambar produk, laporan pengujian, dan dokumen sertifikasi dapat diberikan sesuai dengan kebutuhan pelanggan dan proyek.

Pengemasan & Pengiriman

Dufew menyediakan solusi pengemasan berstandar ekspor untuk produk kelistrikan industri.

Kemasan meliputi:

- Perlindungan tahan lembab

- Pemasangan tahan guncangan

- Kotak kayu yang diperkuat untuk model berat

- Label identifikasi produk

- Dokumen teknis

Setiap unit diperiksa sebelum pengiriman untuk memastikan spesifikasi produk memenuhi kebutuhan pelanggan.

Filter Gelombang Sinus vs Reaktor Keluaran

Pertanyaan Umum

Q1: Apa perbedaan antara Filter Gelombang Sinus dan reaktor keluaran?

Filter Gelombang Sinus menggunakan struktur penyaringan LC untuk mengurangi komponen peralihan PWM dan meningkatkan kualitas bentuk gelombang sisi motor. Reaktor keluaran terutama meningkatkan impedansi untuk membatasi perubahan arus dan mengurangi laju kenaikan tegangan, namun tidak secara signifikan membentuk kembali bentuk gelombang keluaran.

Q2: Kapan produk ini harus dipasang di sistem VFD?

Direkomendasikan untuk aplikasi dengan kabel motor panjang, motor sensitif, persyaratan EMC yang ketat, atau sistem di mana tegangan tegangan PWM dapat mempengaruhi keandalan motor.

Q3: Dapatkah mendukung aplikasi kabel motor jarak jauh?

Ya. Parameter penyaringan dapat disesuaikan menurut panjang kabel, daya motor, karakteristik VFD, dan kondisi pengoperasian.

Q4: Dapatkah Dufew memberikan solusi khusus?

Ya. Dufew mendukung desain khusus berdasarkan peringkat tegangan, kapasitas arus, frekuensi pembawa, persyaratan pemasangan, dan kondisi aplikasi spesifik.
