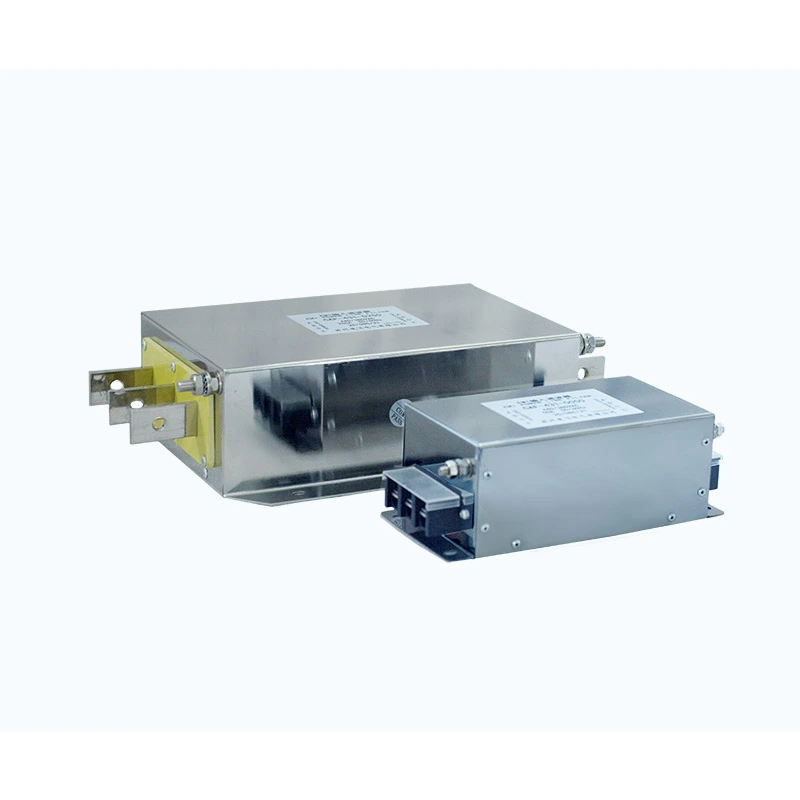

Penyaring Keluaran

Filter Output dipasang di antara terminal output VFD dan terminal input motor untuk meningkatkan kualitas sinyal listrik yang dikirimkan ke motor.

Dengan menggabungkan sirkuit penyaringan multi-tahap dengan komponen magnetik yang dioptimalkan, ini melemahkan interferensi peralihan frekuensi tinggi yang dihasilkan oleh pengoperasian inverter PWM dan mengurangi tekanan listrik pada terminal motor.

Desainnya membantu meminimalkan:

- Komponen harmonik frekuensi tinggi

- Pulsa lonjakan tegangan yang disebabkan oleh peralihan cepat

- tegangan dv/dt pada insulasi motor

- Interferensi elektromagnetik melalui kabel motor

Sistem isolasi menyediakan:

- Jalur-ke-jalur: 1500VDC / 60S

- Saluran ke tanah: 2500VDC / 60S

Dengan resistansi isolasi di atas 100MΩ, kemampuan beban berlebih sebesar 1,4 kali arus pengenal selama 1 menit, dan dukungan untuk jarak kabel motor hingga 400m dengan kabel berpelindung, solusi Dufew cocok untuk sistem penggerak industri yang menuntut.

Spesifikasi Teknis

Deskripsi Model

CAF-4 3 2-0600

Keuntungan Utama

1. Kemampuan Aplikasi Kabel Panjang

Kabel motor yang panjang dapat menimbulkan kapasitansi terdistribusi, yang dapat meningkatkan arus pengisian dan interferensi frekuensi tinggi. Desain sirkuit magnetik yang dioptimalkan membantu mengurangi dampak kapasitansi kabel, meningkatkan stabilitas bentuk gelombang keluaran, dan mengurangi radiasi frekuensi tinggi, menjadikan filter cocok untuk instalasi motor jarak jauh. Mendukung kabel berpelindung hingga 400m dan kabel tidak berpelindung hingga 300m.

2. Peningkatan Perlindungan Isolasi Motor

Operasi switching PWM dapat menghasilkan kenaikan tegangan yang cepat dan tegangan frekuensi tinggi pada belitan motor. Filter keluaran membantu mengurangi dampak dv/dt dan tegangan lonjakan tegangan, membatasi penuaan isolasi yang disebabkan oleh peralihan pulsa dan meningkatkan keandalan layanan motor secara keseluruhan.

3. Mengurangi Interferensi Elektromagnetik

Struktur penyaringan multi-tahap membantu menekan gangguan peralihan frekuensi tinggi serta gangguan mode umum dan mode diferensial. Hal ini dapat meningkatkan kinerja EMC dan mengurangi interferensi dalam sistem yang dilengkapi dengan peralatan kontrol dan pemantauan sensitif.

4. Menjaga Performa Motor dengan Kerugian Tambahan yang Rendah

Desain penyaringan terutama menargetkan komponen frekuensi tinggi sambil mempertahankan energi frekuensi dasar yang diperlukan untuk pengoperasian motor normal. Hal ini membantu menjaga output torsi motor tetap stabil, meminimalkan kerugian tambahan, dan mendukung pengoperasian berkelanjutan yang andal.

5. Integrasi Industri yang Fleksibel

Desainnya yang ringkas mendukung pemasangan vertikal dan horizontal dan dapat mengakomodasi tata letak kabinet yang berbeda. Peringkat tegangan dan arus yang disesuaikan juga tersedia untuk memenuhi aplikasi industri tertentu dan persyaratan proyek OEM.

Skenario Aplikasi

Filter Keluaran Dufew cocok untuk aplikasi dengan panjang kabel motor melebihi 50 meter, serta peralatan pemesinan servo presisi tinggi, sistem penggerak sinkron multi-motor, dan jalur produksi yang dilengkapi dengan peralatan inspeksi sensitif. Cocok juga untuk derek dan peralatan cetakan injeksi yang sering memerlukan akselerasi dan pengereman.

Aplikasi yang umum termasuk otomasi industri, mesin CNC, elevator, peralatan pelabuhan, mesin tekstil, mesin cetak injeksi, dan sistem pengujian.

Perbandingan Seleksi

Kemampuan Manufaktur & Jaminan Kualitas

Dufew Electric berspesialisasi dalam komponen elektronika daya industri, termasuk filter, reaktor, resistor pengereman, dan solusi kelistrikan khusus.

Dengan pengalaman teknik dalam komponen magnetik dan aplikasi sistem penggerak, Dufew memberikan solusi khusus untuk berbagai level tegangan, rentang arus, dan persyaratan pemasangan.

Kemampuan manufaktur Dufew mencakup pemrosesan komponen magnetik, penggulungan presisi, perawatan insulasi, verifikasi parameter kelistrikan, dan pengujian kinerja, memastikan kualitas produksi yang konsisten dan kinerja produk yang andal.

Kontrol kualitas mencakup ketahanan isolasi, ketahanan dielektrik, kenaikan suhu, kinerja listrik, dan inspeksi penampilan. Setiap tahap dirancang untuk memverifikasi keamanan listrik, stabilitas pengoperasian, dan kualitas produk jadi secara keseluruhan.

Dufew mendukung manufaktur OEM, desain khusus, dokumentasi teknis, dan dukungan teknik aplikasi untuk memenuhi berbagai kebutuhan industri. Dokumentasi mutu mencakup sertifikasi manajemen mutu ISO, sertifikasi CE, dan laporan pengujian produk.

Pengemasan & Pengiriman

Dufew menerapkan kemasan berstandar ekspor untuk memastikan keamanan pengangkutan komponen kelistrikan industri.

Solusi pengemasan meliputi:

- Perlindungan tahan lembab

- Pemasangan tahan guncangan

- Kotak kayu yang diperkuat untuk model besar

- Label identifikasi produk

- Dokumen teknis

Setiap produk diperiksa sebelum pengiriman untuk memastikan kepatuhan dengan persyaratan pelanggan.

Pertanyaan Umum

Q1: Apa perbedaan antara filter keluaran dan reaktor keluaran?

Filter keluaran terutama menargetkan komponen peralihan frekuensi tinggi, interferensi PWM, dan derau elektromagnetik di sisi motor. Reaktor keluaran terutama mengurangi laju kenaikan tegangan, membatasi dampak arus, dan memperbaiki kondisi bentuk gelombang keluaran.

Untuk aplikasi yang berat, solusi yang sesuai bergantung pada panjang kabel, jenis motor, dan persyaratan EMC.

Q2: Dapatkah solusi ini mengurangi kebisingan motor?

Ya. Dengan mengurangi komponen frekuensi tinggi yang dihasilkan oleh peralihan inverter, hal ini dapat membantu mengurangi getaran elektromagnetik dan memperbaiki kondisi pengoperasian motor.

Q3: Mengapa penyaringan penting untuk kabel motor panjang?

Kabel panjang meningkatkan kapasitansi terdistribusi dan dapat memperkuat interferensi frekuensi tinggi. Penyaringan yang tepat membantu mengurangi tekanan listrik terkait kabel dan meningkatkan stabilitas sistem.

Q4: Dapatkah Dufew menyesuaikan solusi filter?

Ya. Dufew memberikan solusi khusus termasuk peringkat tegangan, kapasitas arus, karakteristik penyaringan, dimensi, dan struktur pemasangan sesuai dengan kebutuhan pelanggan.
