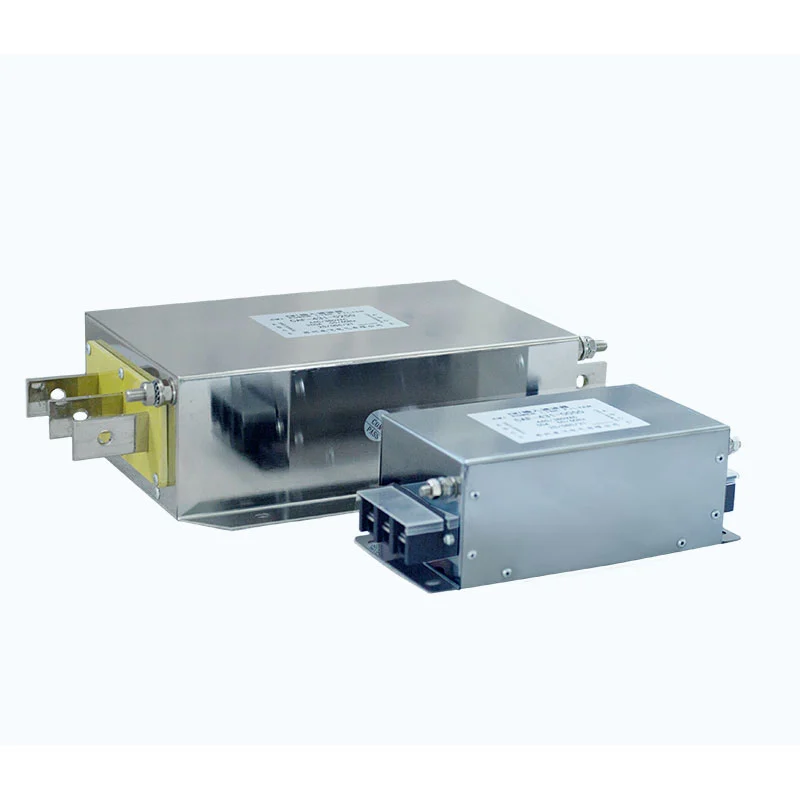

Filter Pasif

Filter Pasif Listrik Dufew dirancang untuk sistem tenaga industri yang dipengaruhi oleh arus harmonik dari VFD, konverter, penyearah, dan beban nonlinier lainnya. Dengan menggabungkan reaktor filter, kapasitor, dan resistor redaman non-induktif dalam rangkaian LC yang disetel, ini menyediakan jalur impedansi rendah untuk frekuensi harmonik yang dipilih dan membantu mengurangi sirkulasi arus harmonik di jaringan listrik.

Beban nonlinier yang dihasilkan selama konversi AC-DC dan peralihan elektronika daya dapat menyebabkan panas berlebih pada transformator, peningkatan kehilangan kabel, penurunan faktor daya, tekanan tambahan pada peralatan listrik, dan kualitas daya yang tidak stabil. Tergantung pada kondisi sistem, konfigurasi penyaringan dapat dirancang untuk mengatasi karakteristik harmonik seperti komponen tingkat 5, 7, 11, dan lebih tinggi.

Sistem ini membantu mengurangi distorsi arus harmonik, meningkatkan faktor daya, membatasi kerugian terkait harmonik, dan mendukung pengoperasian kelistrikan yang stabil. Dibandingkan dengan sistem kompensasi harmonik aktif, penyaringan pasif menggunakan struktur listrik yang relatif sederhana tanpa sirkuit kontrol yang rumit, sehingga cocok untuk pengoperasian berkelanjutan dalam aplikasi industri dengan karakteristik harmonik yang dapat diprediksi.

Bagaimana Sistem Penyaringan LC Bekerja?

Sirkuit Resonansi yang Disetel

Reaktor dan kapasitor membentuk cabang LC yang disetel yang dirancang untuk frekuensi harmonik tertentu.

Ketika arus harmonik mencapai rentang frekuensi yang dirancang, cabang penyaringan menyediakan jalur impedansi yang lebih rendah daripada jaringan listrik, sehingga memungkinkan arus harmonis diserap secara efektif.

Desain ini menyediakan:

- Pengurangan harmonik yang ditargetkan

- Distorsi bentuk gelombang arus yang lebih rendah

- Peningkatan stabilitas listrik

- Kemampuan operasi industri berkelanjutan

Desain Redaman dan Perlindungan

Resistor non-induktif terintegrasi mengontrol karakteristik resonansi dan meningkatkan stabilitas sirkuit.

Struktur redaman membantu:

- Mencegah amplifikasi resonansi yang berlebihan

- Batasi arus harmonik abnormal

- Meningkatkan keandalan kapasitor

- Memperpanjang umur layanan sistem

Keuntungan Utama

1. Struktur Pasif Sederhana

Desain pasif beroperasi tanpa pengontrol DSP atau modul kompensasi elektronik tambahan, sehingga menghasilkan struktur kelistrikan sederhana dengan komponen kontrol lebih sedikit, persyaratan perawatan lebih rendah, dan kemampuan beradaptasi yang baik terhadap lingkungan pengoperasian industri.

2. Peningkatan Kualitas Daya

Dengan mengurangi sirkulasi arus harmonik, sistem ini dapat membantu membatasi kehilangan trafo dan kabel, mengurangi kenaikan suhu, meningkatkan faktor daya, dan mendukung pengoperasian peralatan listrik yang terhubung dengan lebih stabil.

3. Dirancang untuk Aplikasi Industri

Dufew menerapkan pertimbangan teknik pada komponen magnetik, pencocokan reaktor dan kapasitor, kinerja termal, dan keselamatan listrik. Konfigurasi yang dihasilkan cocok untuk operasi berkelanjutan pada sistem tenaga industri dengan karakteristik harmonis yang relatif dapat diprediksi.

Aplikasi Khas

Dufew Passive Filter cocok untuk sistem industri dengan karakteristik harmonik yang relatif stabil.

Aplikasi yang umum mencakup pabrik, fasilitas pemrosesan metalurgi dan kimia, peralatan pertambangan, mesin tekstil, jalur produksi kertas, mesin pelabuhan, dan sistem pencetakan injeksi di mana beban nonlinier dan arus harmonik perlu dikelola.

Kemampuan Desain yang Disesuaikan

Sistem kelistrikan yang berbeda memerlukan parameter penyaringan yang berbeda.

Dufew memberikan dukungan teknik berdasarkan:

- Data pengukuran harmonik

- Karakteristik beban

- Tingkat tegangan sistem

- Lingkungan instalasi

- Kinerja THDi yang diperlukan

Solusi khusus tersedia untuk berbagai kebutuhan kualitas daya industri.

Panduan Seleksi

Memilih solusi penyaringan yang sesuai memerlukan evaluasi:

Dufew memberikan rekomendasi yang disesuaikan berdasarkan data pengukuran harmonik, parameter sistem, dan persyaratan proyek.

Kemampuan Manufaktur & Jaminan Kualitas

Dufew Electric berspesialisasi dalam manufaktur elektronika daya industri, menyediakan filter pasif, reaktor, resistor pengereman, transformator, dan solusi kelistrikan khusus untuk aplikasi industri. Pekerjaan tekniknya mencakup analisis harmonik, pencocokan parameter kelistrikan, dan persyaratan kualitas daya, mendukung desain dan manufaktur produk khusus aplikasi.

Kemampuan manufaktur utama meliputi pemrosesan inti magnetik, belitan reaktor presisi, pencocokan kapasitor dan resistor, verifikasi parameter listrik, dan pengujian kinerja termal. Tergantung pada konfigurasi produk, pemeriksaan kualitas dapat mencakup:

- Pengujian ketahanan isolasi
- Pengujian ketahanan dielektrik
- Verifikasi parameter resonansi
- Pengujian kenaikan suhu
- Pemeriksaan parameter kelistrikan
- Pemeriksaan penampilan akhir

Dokumentasi mutu dapat mencakup sertifikasi manajemen mutu ISO, laporan pengujian produk, dan catatan verifikasi kinerja kelistrikan sesuai dengan persyaratan produk dan proyek yang berlaku.

Dufew Electric mendukung manufaktur OEM, desain kelistrikan yang disesuaikan, kerja sama teknik, dan solusi kualitas daya berbasis proyek.

Spesifikasi Teknis

Filter Pasif vs Filter Harmonik Aktif

Pertanyaan Umum

Q1: Komponen apa yang digunakan dalam Filter Pasif?

Filter Pasif terdiri dari reaktor, kapasitor, dan resistor redaman yang membentuk rangkaian LC yang disetel. Komponen-komponen ini menyediakan jalur impedansi rendah untuk arus harmonik tertentu dan membantu meningkatkan kualitas daya.

Q2: Bagaimana cara memilih model yang sesuai?

Pemilihan model bergantung pada tegangan pengenal, arus operasi, sumber harmonik, spektrum harmonik, persyaratan THDi, konfigurasi sistem, dan kondisi pemasangan.

Q3: Apakah solusi ini cocok untuk semua kondisi harmonik?

Penyaringan pasif umumnya cocok untuk sistem dengan karakteristik harmonik yang stabil. Aplikasi dengan beban harmonik yang berubah dengan cepat mungkin memerlukan solusi kompensasi alternatif.

Q4: Dapatkah Dufew menyesuaikan solusi pemfilteran?

Ya. Dufew memberikan solusi khusus berdasarkan level tegangan, kapasitas arus, karakteristik harmonik, persyaratan pemasangan, dan kondisi proyek.
