Filter Masukan

Dalam sistem otomasi industri modern, VFD dan perangkat elektronik daya menghasilkan kebisingan switching frekuensi tinggi dan gangguan harmonik selama pengoperasian. Gangguan ini dapat memengaruhi pengontrol di sekitar, sistem komunikasi, sensor, dan peralatan sensitif lainnya.

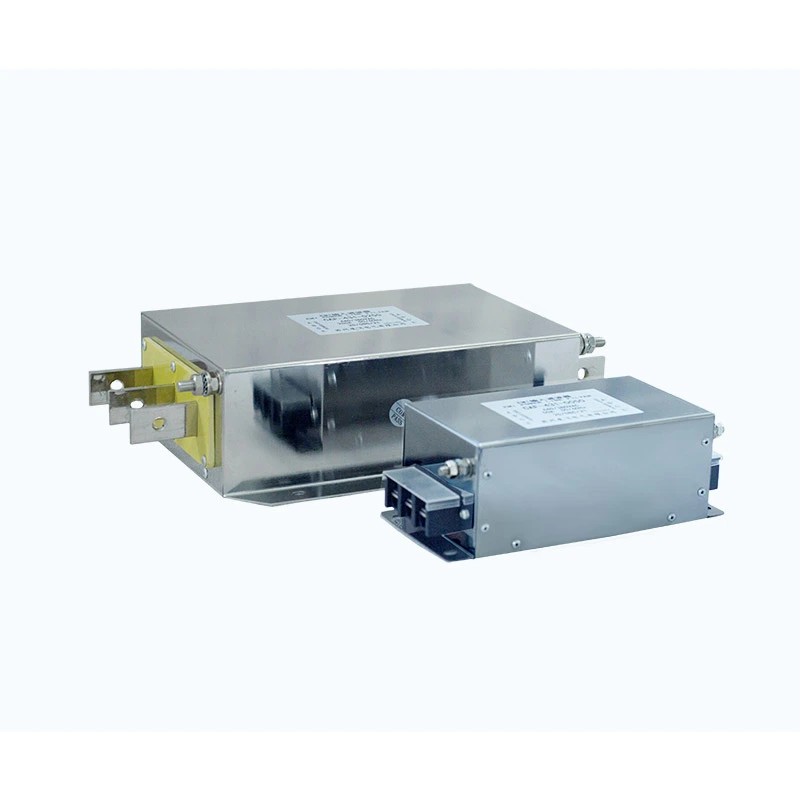

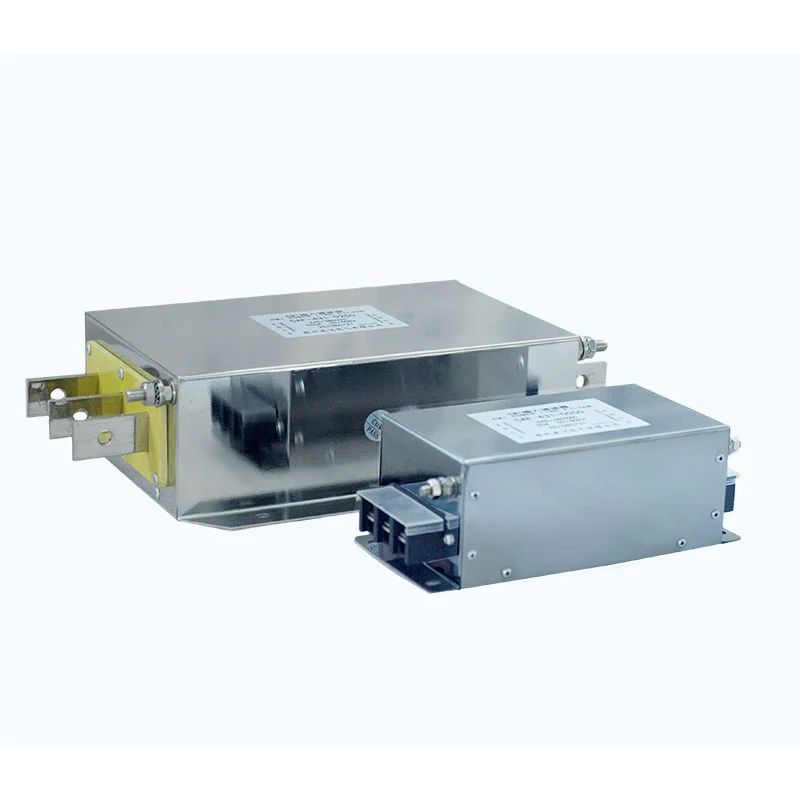

Filter Input Listrik Dufew dipasang secara seri antara catu daya dan terminal input penggerak VFD atau servo untuk mengurangi jalur transmisi interferensi elektromagnetik antara sistem penggerak dan jaringan listrik.

Filter ini mengadopsi struktur penyaringan EMC multi-tahap yang menggabungkan komponen magnetik yang dioptimalkan, kapasitor, dan desain redaman untuk menekan interferensi mode umum dan mode diferensial pada rentang frekuensi yang luas.

Fitur desain utama meliputi:

- Komponen magnetik dengan kerugian rendah untuk kinerja penyaringan yang stabil

- Jaringan kapasitor yang dioptimalkan untuk penekanan EMC

- Desain arus bocor rendah untuk kompatibilitas dengan sistem proteksi

- Kinerja isolasi tinggi untuk lingkungan industri

- Konfigurasi instalasi IP00/IP20 yang fleksibel

Dengan kinerja EMC yang andal dan parameter kelistrikan yang dapat disesuaikan, Filter Input Dufew membantu meningkatkan stabilitas sistem dalam aplikasi industri yang menuntut.

Bagaimana Filter Input Meningkatkan Kinerja Sistem PKS?

1. Mengurangi Interferensi Elektromagnetik yang Dilakukan

Perangkat switching VFD menghasilkan kebisingan frekuensi tinggi yang dapat merambat melalui kabel daya dan diumpankan kembali ke jaringan listrik. Filter membantu mengurangi emisi konduksi, membatasi transmisi interferensi frekuensi tinggi, meningkatkan kinerja EMC, dan meminimalkan gangguan pada peralatan listrik di sekitar.

2. Menekan Kebisingan Mode Umum dan Mode Diferensial

Jalur interferensi yang berbeda memerlukan metode penyaringan yang berbeda. Struktur penyaringan menggabungkan penekanan mode umum untuk kebisingan antara saluran listrik dan ground dengan penekanan mode diferensial untuk interferensi antar konduktor. Hal ini membantu meningkatkan kompatibilitas elektromagnetik di lingkungan industri yang kompleks.

3. Meningkatkan Stabilitas Jaringan Listrik

Jaringan tenaga industri dapat dipengaruhi oleh fluktuasi tegangan, gangguan switching, dan interferensi harmonik. Dengan mengurangi dampak gangguan ini pada sistem penggerak, filter membantu menjaga kestabilan pengoperasian peralatan dan memberikan perlindungan tambahan untuk komponen listrik yang sensitif.

4. Mendukung Aplikasi Kabel Panjang dan Multi-Drive

Masalah EMC dapat menjadi lebih terlihat pada sistem dengan banyak drive atau susunan kabel motor yang panjang. Desain ini cocok untuk instalasi multi-drive, aplikasi kabel panjang, kabinet kontrol kepadatan tinggi, dan sistem otomasi industri yang memerlukan kinerja EMC yang konsisten.

Fitur Desain Utama

Struktur Penyaringan EMC Tiga Tahap

Struktur tiga tahap yang dioptimalkan memberikan redaman pada rentang frekuensi rendah, menengah, dan tinggi, membantu mengurangi berbagai jenis gangguan listrik dan mempertahankan kinerja penyaringan yang efektif dalam berbagai kondisi pengoperasian.

Desain Arus Kebocoran Rendah

Struktur kapasitor grounding dioptimalkan untuk membatasi arus bocor yang tidak perlu sambil menjaga kompatibilitas dengan perangkat proteksi kebocoran. Hal ini mendukung pengoperasian yang stabil dalam sistem kelistrikan industri.

Sistem Isolasi Keandalan Tinggi

Sistem insulasi dirancang untuk penggunaan industri jangka panjang, dengan kekuatan dielektrik saluran ke saluran hingga 1500VDC/60S, kekuatan dielektrik saluran ke tanah hingga 2500VDC/60S, dan ketahanan insulasi ≥100MΩ pada 1000VDC.

Skenario Aplikasi

Solusi Dufew Input Filter banyak digunakan dalam aplikasi yang memerlukan peningkatan kinerja EMC dan stabilitas listrik.

Spesifikasi Teknis

Kemampuan Manufaktur & Jaminan Kualitas

Dufew Electric berspesialisasi dalam komponen elektronika daya industri termasuk filter EMC, reaktor, resistor pengereman, dan solusi kelistrikan khusus.

Melalui proses manufaktur yang terkendali dan pengujian kinerja kelistrikan, Dufew memastikan kualitas produk yang dapat diandalkan untuk aplikasi industri.

Pengendalian mutu meliputi:

- Pemeriksaan komponen

- Pengujian kinerja listrik

- Pengujian ketahanan isolasi

- Tahan terhadap pengujian tegangan

- Verifikasi fungsional

Dufew terus meningkatkan sistem manajemen mutu dan standar produknya.

Sertifikasi dan dokumen teknis meliputi:

- Sistem Manajemen Mutu ISO 9001

- Sertifikasi CE

- Laporan pengujian produk

- Dokumentasi teknis yang disesuaikan

Dufew mendukung manufaktur OEM, desain khusus, dan kerja sama teknik untuk pelanggan global.

Pengemasan & Pengiriman

Dufew menyediakan solusi pengemasan berorientasi ekspor untuk melindungi komponen listrik selama transportasi.

Kemasan meliputi:

- Perlindungan kelembaban

- Pemasangan tahan guncangan

- Kemasan yang diperkuat untuk model besar

- Label identifikasi produk

- Dokumen teknis dengan pengiriman

Setiap filter diperiksa sebelum pengiriman untuk memastikan kepatuhan terhadap persyaratan pelanggan.

Pertanyaan Umum

Q1: Apa tujuan dari Filter Input dalam sistem VFD?

Ini membantu mengurangi interferensi elektromagnetik yang dihasilkan selama pengoperasian VFD, meningkatkan kinerja EMC, dan melindungi komponen listrik dari gangguan daya eksternal.

Q2: Di mana filter ini harus dipasang?

Ini dipasang di antara catu daya dan terminal input VFD atau penggerak servo untuk mengurangi transmisi interferensi melalui jaringan listrik dan meningkatkan stabilitas sistem.

Q3: Berapa panjang kabel yang dapat didukung produk Dufew?

Tergantung pada kondisi pemasangan, solusi Dufew dapat mendukung kabel berpelindung hingga 400 meter dan kabel tidak berpelindung hingga 300 meter, membantu mempertahankan kinerja penyaringan yang stabil dalam aplikasi jarak jauh.

Q4: Dapatkah Dufew menyesuaikan solusi pemfilteran EMC?

Ya. Dufew memberikan solusi khusus termasuk peringkat tegangan, kapasitas arus, parameter penyaringan, dimensi mekanis, dan struktur pemasangan sesuai dengan kebutuhan aplikasi yang berbeda.

Solusi Penyaringan EMC yang disesuaikan dari Dufew Electric

Dufew Electric menyediakan solusi Filter Input khusus untuk sistem VFD, penggerak servo, dan aplikasi otomasi industri.

Dengan kemampuan teknik profesional, proses manufaktur yang andal, dan kontrol kualitas yang ketat, Dufew membantu pelanggan meningkatkan kinerja EMC, mengurangi gangguan listrik, dan mencapai pengoperasian jangka panjang yang stabil.
