Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.
Penggerak frekuensi variabel memberikan kontrol kecepatan motor dan manajemen energi yang efisien, namun pengoperasian peralihan frekuensi tinggi dapat menimbulkan arus harmonik, fluktuasi tegangan, dan tekanan listrik tambahan pada peralatan yang terhubung.

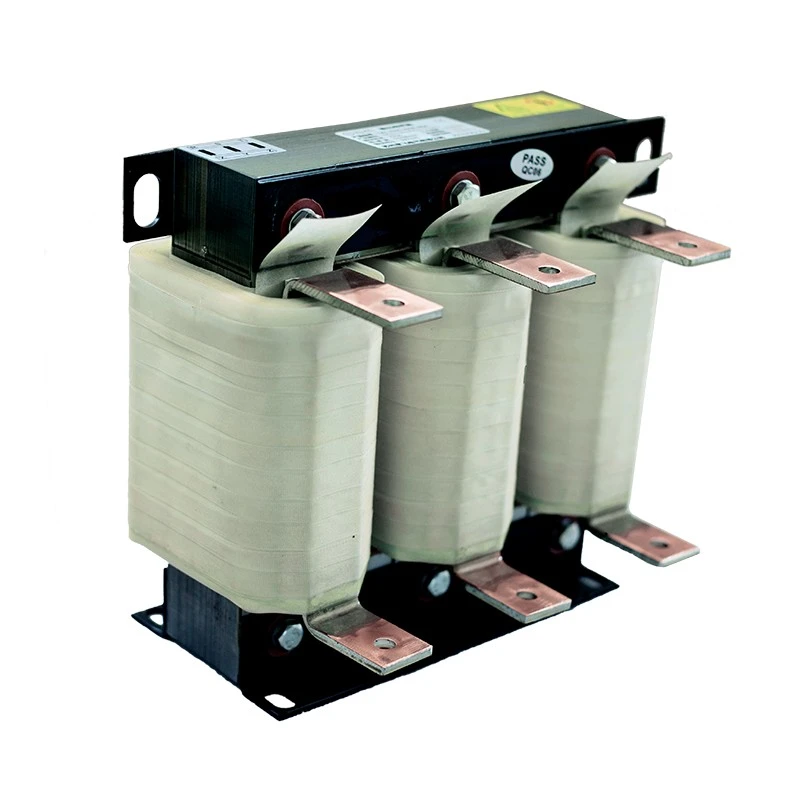

Reaktor Penggerak Frekuensi Variabel Listrik Dufew meningkatkan kinerja sistem VFD dengan menambahkan impedansi yang sesuai ke sirkuit. Menurut posisi pemasangan dan persyaratan sistem, ini memberikan fungsi perlindungan yang berbeda untuk sisi catu daya dan sisi beban motor.
Pemilihannya bergantung pada apakah tantangan kelistrikan utama terjadi pada sisi catu daya atau sisi beban motor.
Ketika dipasang pada sisi masukan VFD, reaktor membantu meningkatkan kualitas daya, mengurangi pengaruh harmonik, dan membatasi dampak arus transien.
Ketika dipasang pada sisi keluaran VFD, ini membantu mengoptimalkan kondisi kelistrikan sisi motor, mengurangi tegangan terkait peralihan, dan meningkatkan keandalan sistem penggerak.
Diproduksi dengan inti baja silikon canai dingin dengan kerugian rendah, bahan insulasi Kelas F, teknologi impregnasi vakum, dan struktur belitan yang dioptimalkan, reaktor Dufew memberikan kinerja induktansi yang stabil, karakteristik termal yang andal, dan daya tahan industri jangka panjang.
Lingkungan industri yang berbeda memerlukan konfigurasi reaktor yang berbeda. Dufew memberikan solusi berbasis aplikasi sesuai dengan kondisi pengoperasian aktual, struktur sistem, dan kebutuhan kelistrikan, membantu meningkatkan kinerja sisi daya dan sisi motor.
Dipasang di antara catu daya dan terminal masukan VFD, konfigurasi sisi masukan terutama digunakan untuk meningkatkan lingkungan kelistrikan sistem penggerak. Ini membantu mengurangi dampak arus harmonik dan arus lonjakan masukan sekaligus meningkatkan stabilitas pasokan daya dan membatasi interferensi yang dapat mempengaruhi PLC, sensor, dan peralatan kontrol lainnya.
Konfigurasi ini cocok untuk fasilitas industri dengan beberapa sistem VFD, peralatan yang beroperasi dalam kondisi daya tidak stabil, dan aplikasi yang memerlukan peningkatan kualitas daya.
Dipasang di antara terminal keluaran VFD dan motor, konfigurasi sisi keluaran berfokus pada peningkatan kondisi pengoperasian sisi motor. Ini membantu mengurangi stres peralihan PWM, meningkatkan kualitas bentuk gelombang keluaran, dan membatasi gangguan listrik, mendukung pengoperasian motor yang lebih stabil dan andal.
Aplikasi yang umum mencakup sambungan motor jarak jauh, mesin tugas berat, dan peralatan yang mengutamakan peningkatan keandalan motor.
Untuk aplikasi yang dipengaruhi oleh kondisi daya yang tidak stabil atau interferensi harmonik, reaktor membantu mengurangi dampak arus harmonik, meningkatkan stabilitas pasokan daya, dan membatasi perubahan arus transien. Mereka juga dapat mengurangi gangguan listrik yang mempengaruhi peralatan sensitif, sehingga cocok untuk sistem industri dengan banyak drive atau persyaratan kualitas daya yang ketat.
Di sisi motor, reaktor membantu mengurangi tegangan listrik yang disebabkan oleh peralihan frekuensi tinggi dan memperbaiki kondisi rangkaian keluaran. Hal ini mendukung pengoperasian motor yang andal dan dapat membantu mengurangi gangguan abnormal selama kondisi pengoperasian yang berat.
Reaktor Dufew menggunakan inti baja silikon canai dingin dengan kerugian rendah, desain sirkuit magnetik yang dioptimalkan, dan teknologi penggulungan presisi untuk mempertahankan karakteristik induktansi yang stabil selama pengoperasian berkelanjutan. Struktur yang dihasilkan membantu mengurangi kehilangan magnet dan kenaikan suhu sekaligus mendukung kinerja jangka panjang yang andal.
Sistem insulasi menggabungkan bahan insulasi Kelas F dengan impregnasi vakum dan proses pengawetan suhu tinggi. Konstruksi ini meningkatkan ketahanan terhadap kelembapan, kekuatan mekanik, dan ketahanan termal, membantu reaktor mempertahankan kinerja yang andal dan masa pakai yang lebih lama di lingkungan industri.
Dufew mendukung solusi reaktor yang disesuaikan berdasarkan tegangan pengenal, arus pengenal, persyaratan penurunan tegangan, struktur instalasi, material belitan, dan persyaratan perlindungan. Konfigurasinya dapat disesuaikan dengan parameter kelistrikan dan tata letak kabinet yang berbeda.
Opsi yang tersedia mencakup gulungan tembaga atau aluminium, pemasangan vertikal atau horizontal, dan struktur perlindungan berbeda seperti desain terbuka IP00 dan penutup pelindung IP20. Fleksibilitas ini memungkinkan reaktor untuk diintegrasikan ke dalam berbagai sistem tenaga VFD dan industri.
Solusi reaktor Dufew banyak digunakan dalam:
| Aplikasi | Persyaratan Utama |
|---|---|
| Sistem penggerak frekuensi variabel | Meningkatkan stabilitas dan keandalan listrik |
| Peralatan otomasi industri | Mengurangi gangguan listrik |
| Pompa dan sistem kipas | Mendukung pengoperasian motor yang berkelanjutan |
| Derek dan alat pengangkat | Meningkatkan keandalan di bawah beban dinamis |
| Lift | Meningkatkan stabilitas sistem penggerak |
| Mesin cetak injeksi | Meningkatkan kinerja kontrol motorik |
| Mesin tekstil | Pertahankan operasi yang stabil |
| Peralatan pengujian industri | Meningkatkan konsistensi listrik |
Konfigurasi reaktor yang benar bergantung pada kebutuhan sistem sebenarnya.
| Kondisi Aplikasi | Solusi yang Direkomendasikan |
|---|---|
| Kualitas daya buruk atau interferensi harmonik | Reaktor sisi masukan |
| Beberapa VFD berbagi satu sumber listrik | Reaktor sisi masukan |
| Persyaratan perlindungan motor | Reaktor sisi keluaran |
| Koneksi motor jarak jauh | Reaktor sisi keluaran |
| Akselerasi dan deselerasi yang sering terjadi | Reaktor sisi keluaran |
| Menyelesaikan optimasi sistem VFD | Solusi reaktor yang disesuaikan |
Dufew memberikan dukungan teknis untuk merekomendasikan spesifikasi yang sesuai berdasarkan voltase, arus, posisi pemasangan, dan lingkungan pengoperasian.
Pemilihan reaktor yang tepat memerlukan pertimbangan parameter VFD, kondisi sistem aktual, dan tingkat proteksi yang diperlukan. Mencocokkan faktor-faktor ini dengan karakteristik listrik dan mekanik reaktor membantu memastikan operasi yang stabil dan integrasi yang tepat ke dalam sistem penggerak.
Parameter utama VFD meliputi tegangan pengenal, arus pengenal, daya motor, dan frekuensi pengoperasian. Nilai-nilai ini menentukan kebutuhan listrik dasar reaktor dan harus disesuaikan dengan spesifikasi sistem penggerak.
Posisi pemasangan, kondisi catu daya, jarak sambungan motor, karakteristik beban, dan lingkungan pengoperasian juga harus dievaluasi. Misalnya, kabel motor yang panjang, perubahan beban yang sering, atau lingkungan industri yang menuntut mungkin memerlukan konfigurasi reaktor yang berbeda.
Fungsi perlindungan yang diperlukan merupakan pertimbangan penting lainnya. Tergantung pada aplikasinya, reaktor dapat dipilih untuk mengurangi dampak harmonik, meningkatkan stabilitas daya, memberikan perlindungan sisi motor, memenuhi persyaratan penurunan tegangan tertentu, atau mendukung operasi berkelanjutan di bawah beban berat.
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Penggerak Frekuensi Variabel |
| Aplikasi | Aplikasi PKS Sisi Input/Output |
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nilai Saat Ini | 5A - 3800A |
| Fase | Fase Tunggal / Tiga Fase |
| Frekuensi | 50Hz / 60Hz / Disesuaikan hingga 500Hz |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Bahan Berliku | Tembaga / Aluminium |
| Jenis Instalasi | Vertikal / Horisontal |
| Metode Pendinginan | Pendinginan Udara Alami |
| Kemampuan Kelebihan Beban | 1,5 kali arus pengenal selama 60 detik |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ (1000VDC) |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155℃) |
| Kelas Tahan Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar | IEC289/GB10229/JB9644 |
Contoh: CAL-4321-0250-EISA
| Kode | Keterangan |
|---|---|
| CAL | Seri Reaktor AC |
| 4 | Tingkat Tegangan |
| 3 | Tiga Fase |
| 2 | Tipe Reaktor |
| 1 | Penurunan Tegangan |
| 0250 | Nilai Saat Ini |
| EI | Struktur Inti |
| barat daya | Struktur Instalasi |
| AC | Bahan Berliku |
Dufew Electric berspesialisasi dalam komponen elektronika daya, termasuk reaktor, resistor, sistem pengereman, transformator, dan solusi kelistrikan khusus. Kemampuan manufakturnya mencakup pemrosesan inti, penggulungan, perawatan insulasi, dan verifikasi kinerja kelistrikan untuk berbagai aplikasi industri.
Proses pembuatannya meliputi pemrosesan inti baja silikon, penggulungan kumparan presisi, impregnasi vakum, pengawetan suhu tinggi, dan pengujian kinerja kelistrikan. Proses-proses ini membantu mempertahankan karakteristik produk yang konsisten dan kinerja yang andal selama pengoperasian berkelanjutan.
Pemeriksaan kualitas meliputi ketahanan isolasi, ketahanan tegangan, kenaikan suhu, dan verifikasi kinerja kelistrikan. Setiap pengujian memberikan verifikasi tambahan terhadap keandalan isolasi, kinerja termal, dan kualitas listrik secara keseluruhan.
Dufew mendukung desain yang disesuaikan, kerja sama OEM dan ODM, dan manufaktur berdasarkan gambar pelanggan dan persyaratan aplikasi. Dokumentasi teknis dan layanan rekayasa aplikasi juga tersedia untuk mendukung pemilihan produk, integrasi sistem, dan pengembangan proyek.
Produk Dufew diproduksi sesuai dengan persyaratan industri yang diakui, termasuk:
- Sistem Manajemen Mutu ISO 9001
- Kepatuhan CE
- IEC289
- GB10229
- JB9644
Dufew memberikan solusi pengemasan berstandar ekspor sesuai dengan dimensi produk, berat, dan kebutuhan transportasi.
Kemasan meliputi:
- Perlindungan tahan guncangan
- Kemasan tahan lembab
- Ekspor kotak kayu
- Catatan pemeriksaan pra-pengiriman
Langkah-langkah ini memastikan transportasi yang aman dan kinerja pemasangan yang andal.
| Perbandingan | Reaktor Penggerak Frekuensi Variabel | Reaktor AC Konvensional |
|---|---|---|
| Tujuan Aplikasi | Dirancang untuk sistem VFD dengan karakteristik harmonik dan PWM | Aplikasi umum yang membatasi arus |
| Adaptasi Frekuensi | Mendukung kondisi pengoperasian 50Hz-500Hz | Terutama dirancang untuk frekuensi standar |
| Perlindungan Bermotor | Mengurangi tekanan tegangan PWM dan arus pengisian kabel | Kemampuan perlindungan motor terbatas |
| Fleksibilitas Instalasi | Dapat dikonfigurasi untuk aplikasi input atau output | Biasanya dirancang untuk aplikasi tetap |
| Kompatibilitas Industri | Cocok untuk mesin yang digerakkan oleh VFD | Cocok untuk sistem kelistrikan umum |
Reaktor direkomendasikan ketika sistem VFD mengalami interferensi harmonik, fluktuasi tegangan, seringnya alarm arus berlebih, jarak kabel motor yang jauh, atau persyaratan perlindungan isolasi motor.
Instalasi sisi masukan terutama dipilih untuk peningkatan kualitas daya dan pengurangan harmonik.
Pemasangan sisi keluaran terutama dipilih untuk meningkatkan kondisi kelistrikan sisi motor dan meningkatkan keandalan penggerak.
Pemilihannya bergantung pada kondisi sistem, persyaratan peralatan, dan lingkungan pengoperasian.
Ini dapat membantu mengurangi interferensi harmonik, fluktuasi tegangan, tekanan listrik, dan pengoperasian yang tidak stabil yang disebabkan oleh kondisi pengoperasian industri yang menuntut.
Ya. Dufew mendukung voltase, arus, penurunan voltase, material belitan, struktur instalasi, dan parameter kelistrikan yang disesuaikan sesuai dengan kebutuhan proyek.
Dufew Electric menyediakan solusi reaktor AC khusus untuk sistem penggerak industri dengan kemampuan manufaktur profesional, dukungan teknik, dan kontrol kualitas yang ketat.
Dari peningkatan kualitas daya hingga optimalisasi penggerak motor, Dufew membantu pelanggan meningkatkan keandalan peralatan, mengurangi tekanan listrik, dan mencapai pengoperasian jangka panjang yang stabil.
Hubungi Dufew Electric untuk desain reaktor yang disesuaikan dan kerja sama OEM.
