Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.
Penggerak frekuensi variabel (VFD) industri sangat sensitif terhadap masalah kualitas daya, termasuk fluktuasi tegangan, lonjakan listrik, dan interferensi harmonik yang dihasilkan oleh rangkaian penyearah. Ketika beberapa penggerak beroperasi pada sistem daya yang sama, arus harmonik yang berlebihan dan gangguan transien dapat menyebabkan kesalahan inverter, kerusakan kapasitor bus DC, alarm tidak normal, atau penghentian sistem yang tidak terduga.

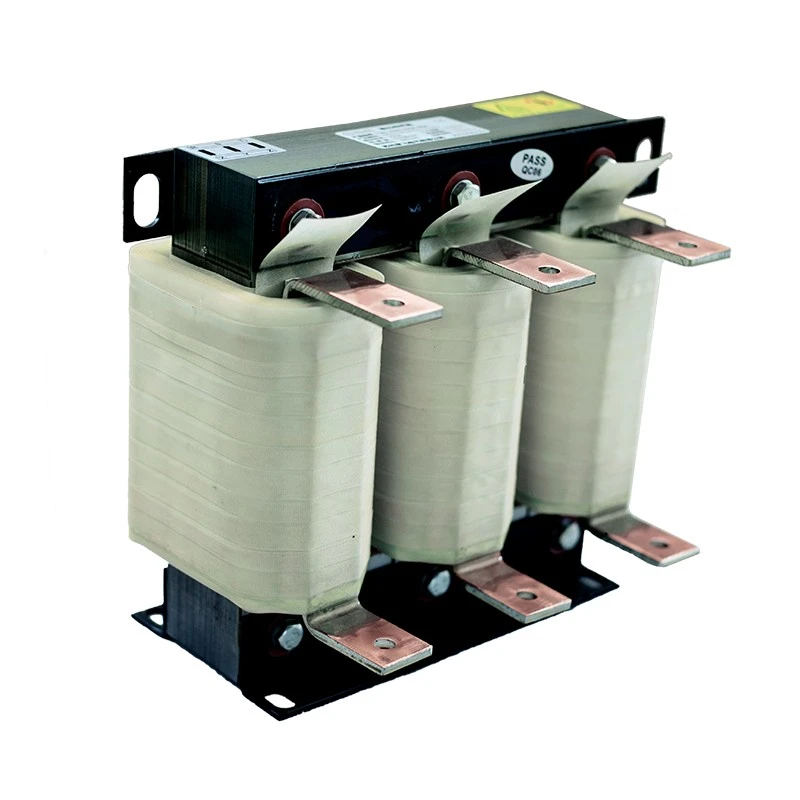

Solusi Reaktor Saluran Masukan Listrik Dufew dipasang secara seri antara sumber listrik AC dan sisi masukan VFD. Dengan menambahkan impedansi terkontrol ke rangkaian daya, reaktor membatasi arus harmonik, mengurangi arus masuk awal, meningkatkan stabilitas tegangan, dan memperpanjang masa pakai komponen inverter.
Reaktor ini menggunakan inti baja silikon canai dingin dengan kerugian rendah, bahan insulasi suhu tinggi, dan struktur belitan yang dioptimalkan untuk memastikan pengoperasian yang andal dalam kondisi industri yang berkelanjutan. Untuk aplikasi arus tinggi, teknologi penggulungan foil tersedia untuk mencapai desain yang ringkas, pembuangan panas yang lebih baik, dan kinerja listrik yang stabil.
Banyak kegagalan VFD disebabkan oleh kualitas daya yang buruk dibandingkan kerusakan inverter. Memasang Reaktor Jalur Input membantu melindungi sistem penggerak dari gangguan listrik dan meningkatkan keandalan peralatan secara keseluruhan.
Masalah umum yang dipecahkan meliputi:
- Lonjakan arus input yang tinggi selama penyalaan VFD
- Polusi harmonik yang disebabkan oleh perbaikan dioda
- Ketidakseimbangan tegangan tiga fasa
- Alarm tegangan berlebih inverter yang sering terjadi
- Kerusakan kapasitor bus DC dan jembatan penyearah
- Interferensi antara beberapa sistem PKS
Reaktor Jalur Input Dufew mengurangi arus harmonik yang dihasilkan oleh rangkaian penyearah VFD dan membantu meminimalkan umpan balik harmonik ke jaringan tenaga industri.
Ini meningkatkan kualitas daya dengan mengurangi distorsi bentuk gelombang, meningkatkan kompatibilitas beberapa sistem VFD, dan memberikan perlindungan yang lebih baik untuk kapasitor koreksi faktor daya dan peralatan kontrol sensitif.
Selama penyalaan VFD, akselerasi, atau perubahan beban mendadak, lonjakan listrik dan fluktuasi arus dapat mempengaruhi stabilitas sistem.
Reaktor membantu mengurangi arus masuk awal, membatasi arus dampak transien, melindungi komponen penyearah inverter, dan mengurangi risiko tegangan berlebih bus DC untuk meningkatkan keandalan sistem.
Reaktor Dufew diproduksi dengan bahan yang andal dan proses produksi profesional, termasuk inti baja silikon canai dingin dengan kerugian rendah, bahan insulasi Kelas F, proses impregnasi vakum, dan teknologi pengawetan suhu tinggi.
Opsi belitan tembaga atau aluminium tersedia untuk memenuhi berbagai kebutuhan aplikasi. Struktur magnetik yang dioptimalkan membantu mengurangi getaran, kebisingan, dan kenaikan suhu selama pengoperasian jangka panjang.
Sebagai produsen komponen tenaga industri profesional, Dufew menyediakan solusi reaktor yang disesuaikan berdasarkan kebutuhan aplikasi dan kondisi pengoperasian yang berbeda.
Opsi penyesuaian meliputi:
- Nilai tegangan dan nilai arus
- Penurunan tegangan dan peringkat daya VFD
- Dimensi instalasi dan lingkungan pengoperasian
- Bahan berliku
Struktur yang tersedia meliputi:
- Struktur terbuka IP00
- Penutup yang dilindungi IP20
- Pemasangan vertikal atau horizontal
- Gulungan tembaga atau gulungan aluminium
Solusi Reaktor Jalur Input Dufew banyak digunakan dalam aplikasi industri yang memerlukan peningkatan kualitas daya, perlindungan inverter, dan kinerja listrik yang stabil.
Aplikasi yang umum meliputi:
- Sistem Penggerak Frekuensi Variabel (VFD) dan kabinet kontrol motor industri
- Sistem penggerak servo, elevator, dan peralatan pengangkat
- Derek dan mesin pelabuhan beroperasi dalam kondisi beban berat
- Pabrik penggilingan, pompa, dan kipas yang memerlukan pengoperasian berkelanjutan yang andal
- Mesin cetak injeksi dan peralatan otomasi industri
- Sistem konversi energi terbarukan dengan persyaratan kualitas daya tinggi
Reaktor Jalur Input direkomendasikan untuk aplikasi dengan:
| Kondisi Aplikasi | Rekomendasi |
|---|---|
| Beberapa VFD berbagi satu catu daya | Direkomendasikan |
| Kapasitas catu daya ≥600kVA | Direkomendasikan |
| VFD dipasang dekat dengan trafo berkapasitas besar | Direkomendasikan |
| Ketidakseimbangan tegangan tiga fase melebihi 1,8% | Direkomendasikan |
| Sistem tenaga dengan interferensi harmonik | Direkomendasikan |
| Kapasitor koreksi faktor daya yang sering diganti | Direkomendasikan |
Nomor model Dufew memberikan informasi tentang level tegangan, tipe fasa, tipe reaktor, penurunan tegangan, arus pengenal, struktur inti, metode pemasangan, dan material belitan.
| Kode | Keterangan |
|---|---|
| CAL | Seri Reaktor AC |
| 4 | Tingkat Tegangan (2=220V, 4=380V, 6=690V) |
| 3 | Nomor Fase (3=Tiga Fase, 1=Fase Tunggal) |
| 1 | Tipe Reaktor (1=Reaktor Masukan, 2=Reaktor Keluaran) |
| 2 | Penurunan Tegangan (2=2%, 1=1%) |
| 0250 | Nilai Saat Ini (0250=250A, 2500=2500A) |
| EI | Struktur Inti (EI=Inti Tiga Fase, UI=Inti Fase Tunggal) |
| S | Tipe Instalasi (S=Vertikal, W=Horizontal) |
| A | Bahan Berliku (A=Aluminium, C=Tembaga) |
Contoh: CAL-4312-0250-EISA
Reaktor Jalur Input tiga fase 380V dengan penurunan tegangan 2%, arus pengenal 250A, struktur inti EI, pemasangan vertikal, dan belitan aluminium.
| Parameter | Spesifikasi |
|---|---|
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi | 50Hz / 60Hz / Frekuensi khusus tersedia |
| Nilai Saat Ini | 5A - 3800A |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Kapasitas Kelebihan Beban | 1,5 kali arus pengenal selama 60 detik, interval 1 jam |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ (1000VDC) |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155℃) |
| Kelas Suhu | T40 |
| Peringkat Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB (diuji pada jarak 1 meter) |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric berspesialisasi dalam manufaktur komponen daya industri dan menyediakan solusi reaktor khusus untuk pelanggan global.
Proses kontrol kualitas kami meliputi:
- Sistem manajemen mutu ISO
- Produk bersertifikat CE
- Pengujian kinerja listrik
- Pengujian ketahanan isolasi
- Pengujian ketahanan tegangan tinggi
- Pengujian kenaikan suhu
- Inspeksi kebisingan
Setiap reaktor diperiksa sesuai dengan spesifikasi pelanggan sebelum pengiriman untuk memastikan kinerja yang andal setelah pemasangan.
Reaktor industri memerlukan perlindungan kemasan profesional karena berat dan struktur kelistrikannya.
Dufew menyediakan:
- Kemasan anti lembab
- Pemasangan tahan guncangan di dalam kotak kayu
- Kemasan yang disesuaikan berdasarkan ukuran dan berat produk
- Solusi transportasi berstandar ekspor
Pilihan transportasi:
| Metode Transportasi | Aplikasi |
|---|---|
| Angkutan Laut | Pengiriman peralatan industri berat dan dalam jumlah besar |
| Angkutan Udara | Sampel mendesak atau reaktor kecil |
| Transportasi Darat | Pengiriman domestik dan regional |
Reaktor Saluran Masukan harus dipasang di antara catu daya AC dan terminal masukan VFD. Ini dirancang untuk mengurangi masalah harmonik sisi jaringan, menekan gangguan listrik, dan melindungi rangkaian input inverter. Ini tidak boleh dipasang di antara output VFD dan motor.
Opsi penurunan tegangan yang umum mencakup 0,5%, 1%, 2%, dan 4%.
Untuk aplikasi VFD umum, penurunan tegangan 2% biasanya dipilih. Sistem dengan interferensi harmonik yang parah atau kondisi catu daya yang tidak stabil mungkin memerlukan impedansi yang lebih tinggi berdasarkan persyaratan aplikasi.
Hal ini tergantung pada desain sistem dan kondisi pengoperasian. Dalam sebagian besar aplikasi industri, setiap VFD direkomendasikan untuk menggunakan reaktor individual untuk mencapai kinerja kontrol dan proteksi harmonik yang lebih baik.
Reaktor memerlukan perawatan minimal. Inspeksi rutin harus fokus pada:
- Kekencangan sambungan terminal
- Akumulasi debu
- Kebisingan tidak normal
- Kenaikan suhu
Ventilasi yang baik, pemasangan yang benar, dan pemeriksaan rutin membantu menjaga keandalan jangka panjang.
