Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

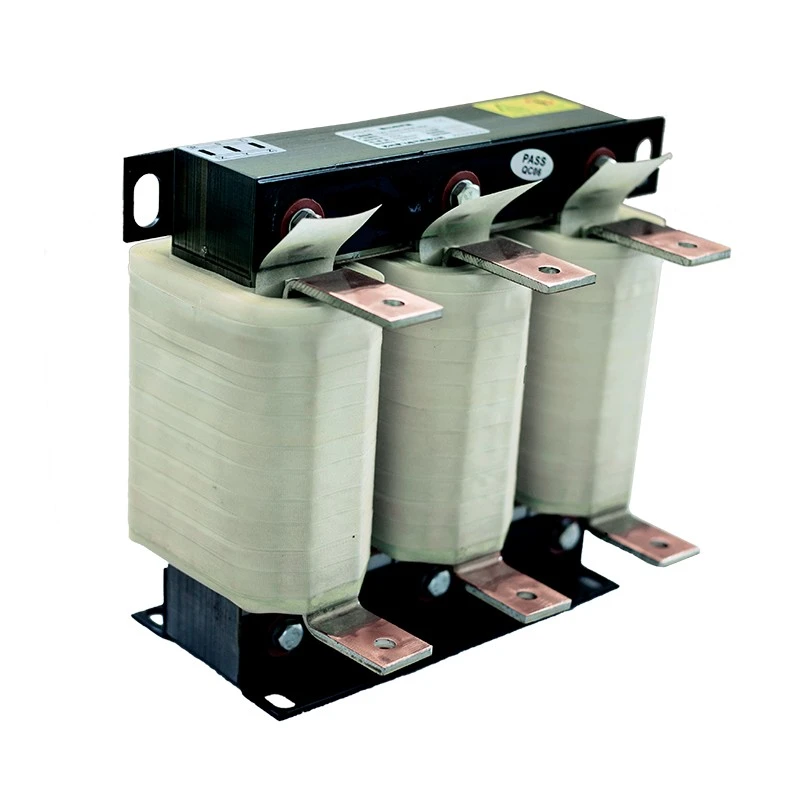

Reaktor Beban Listrik Dufew dipasang secara seri antara terminal keluaran VFD (U/V/W) dan beban motor untuk meningkatkan stabilitas sisi beban dan menjaga keandalan pengoperasian dalam sistem penggerak motor jarak jauh.
Dalam aplikasi penggerak frekuensi variabel, sinyal peralihan frekuensi tinggi yang dihasilkan oleh perangkat daya inverter melewati kabel motor. Ketika jarak kabel bertambah, kapasitansi terdistribusi dapat menyebabkan tambahan arus pengisian, fluktuasi arus, dan kinerja sistem yang tidak stabil.
Dengan menambahkan impedansi yang sesuai pada rangkaian keluaran, reaktor membantu mengurangi pengaruh karakteristik kabel, memperlancar variasi arus, dan meningkatkan keandalan sistem motor yang digerakkan oleh VFD.
Diproduksi dengan inti baja silikon canai dingin dengan kerugian rendah, bahan insulasi Kelas F, teknologi impregnasi vakum, dan struktur belitan yang dioptimalkan, Reaktor Beban Dufew memberikan kinerja induktansi yang stabil, keandalan termal yang sangat baik, dan masa pakai yang lama dalam kondisi industri yang menuntut. Model arus tinggi dapat mengadopsi struktur gulungan foil kompak untuk meningkatkan pembuangan panas dan mengurangi kenaikan suhu.
Instalasi motor jarak jauh dan beban industri yang bervariasi dapat menimbulkan tantangan kelistrikan, termasuk:
- Peningkatan efek kapasitansi terdistribusi kabel
- Arus pengisian kapasitif yang berlebihan
- Fluktuasi arus selama pengoperasian
- Perlindungan arus berlebih inverter
- Mengurangi kestabilan penggerak motor
- Interferensi elektromagnetik dalam sistem kontrol
Reaktor Beban yang dipilih dengan tepat membantu mengoptimalkan karakteristik kelistrikan sisi beban, meningkatkan stabilitas sistem, dan mengurangi waktu henti yang tidak terduga dalam aplikasi industri.
Ketika motor dipasang jauh dari lemari VFD, karakteristik kabel dapat mempengaruhi kinerja kelistrikan dan meningkatkan tekanan pada sistem penggerak. Reaktor Beban Dufew membantu mengurangi efek kapasitansi kabel terdistribusi dan membatasi arus pengisian kapasitif, mendukung transmisi jarak jauh yang lebih stabil dan pengoperasian motor yang dipasang dari jarak jauh dapat diandalkan.
Peralatan industri sering kali beroperasi dengan beban yang bervariasi dan sering mengalami percepatan atau perlambatan. Desain reaktor yang dioptimalkan membantu memperlancar fluktuasi arus dan mempertahankan pengoperasian motor yang lebih konsisten, mengurangi kondisi pengoperasian yang tidak normal, dan mendukung kinerja yang stabil di bawah beban dinamis.
Gangguan frekuensi tinggi yang ditimbulkan selama pengoperasian VFD dapat memengaruhi motor serta peralatan kontrol dan otomasi di sekitarnya. Efek penyaringan sisi beban membantu mengurangi komponen harmonik frekuensi tinggi dan interferensi elektromagnetik, sekaligus berkontribusi menurunkan kebisingan dan getaran pengoperasian motor.
Ia menggunakan inti baja silikon canai dingin dengan kerugian rendah, sistem insulasi Kelas F, impregnasi vakum, dan pengawetan suhu tinggi. Opsi belitan tembaga atau aluminium tersedia sesuai dengan kebutuhan aplikasi. Kombinasi ini memberikan induktansi yang stabil, getaran terkendali, dan kinerja termal yang andal untuk operasi industri jangka panjang.
Struktur inti simetris tiga fase memberikan kinerja magnet yang seimbang dan karakteristik induktansi yang stabil sekaligus membantu mengurangi kehilangan magnet. Pengaturan yang dioptimalkan ini mendukung kinerja kelistrikan yang konsisten dan pengoperasian yang andal selama penggunaan terus-menerus.
Konfigurasi pemasangan yang berbeda tersedia untuk mengakomodasi berbagai tata letak kabinet dan peralatan, termasuk struktur terbuka IP00, penutup pelindung IP20, pemasangan vertikal, dan pemasangan horizontal. Dimensi yang disesuaikan juga dapat disediakan sesuai dengan ruang kabinet yang tersedia, struktur peralatan, dan persyaratan proyek spesifik.
Solusi Dufew Load Reactor banyak digunakan di:
| Bidang Aplikasi | Persyaratan Pelanggan |
|---|---|
| Sistem penggerak motor jarak jauh | Mengurangi efek kabel dan meningkatkan stabilitas transmisi |
| Peralatan pengujian industri | Meningkatkan stabilitas arus keluaran dan keandalan pengukuran |
| Derek pelabuhan dan peralatan pengangkat | Pertahankan pengoperasian yang andal di bawah perubahan beban yang sering |
| Sistem penggerak elevator | Meningkatkan stabilitas berkendara selama akselerasi dan deselerasi |
| Pompa dan sistem kipas | Meningkatkan kinerja operasi berkelanjutan |
| Rolling mill dan peralatan pertambangan | Mendukung aplikasi industri tugas berat |
| Sistem penggerak servo | Meningkatkan stabilitas listrik pada peralatan otomasi |
| Kondisi Aplikasi | Rekomendasi |
|---|---|
| Jarak kabel motor melebihi 50 meter | Direkomendasikan |
| Kapasitansi terdistribusi kabel mempengaruhi pengoperasian | Direkomendasikan |
| Gangguan arus berlebih pada inverter sering terjadi | Direkomendasikan |
| Beban motor sering berubah | Direkomendasikan |
| Interferensi frekuensi tinggi mempengaruhi peralatan | Direkomendasikan |
| Diperlukan pengoperasian tugas berat yang berkelanjutan | Direkomendasikan |
Pemilihan yang tepat harus mempertimbangkan parameter VFD, kondisi kabel, dan kebutuhan beban motor. Faktor-faktor ini membantu menentukan spesifikasi kelistrikan dan konfigurasi reaktor yang sesuai.
Pertimbangkan tegangan pengenal, arus keluaran, daya motor, dan frekuensi pengoperasian. Parameter ini harus sesuai dengan VFD dan sistem motor untuk memastikan pengoperasian yang stabil.
Panjang dan jenis kabel penting, terutama untuk motor yang dipasang jauh dari VFD. Lingkungan instalasi dan kapasitansi terdistribusi juga harus dipertimbangkan ketika memilih reaktor.
Kondisi pengoperasian, variasi beban, persyaratan pengoperasian berkelanjutan, dan tingkat perlindungan yang diperlukan harus dievaluasi. Akselerasi, deselerasi, atau beban variabel yang sering terjadi mungkin memerlukan konfigurasi yang lebih kokoh.
Dufew menyediakan desain reaktor yang disesuaikan berdasarkan kondisi aplikasi, persyaratan instalasi, parameter kelistrikan, dan spesifikasi pelanggan.
Contoh: CAL-4321-0250-EISA
| Kode | Keterangan |
|---|---|
| CAL | Seri Reaktor AC |
| 4 | Tingkat Tegangan (2=220V, 4=380V, 6=690V) |
| 3 | Tiga Fase |
| 2 | Jenis Reaktor Beban |
| 1 | Penurunan Tegangan (1%=1%, 2%=2%) |
| 0250 | Nilai Saat Ini (250A) |
| EI | Struktur Inti |
| barat daya | Struktur Instalasi (Vertikal/Horizontal) |
| AC | Bahan Gulungan (Aluminium/Tembaga) |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Beban PKS |
| Posisi Instalasi | Antara keluaran VFD dan motor |
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nilai Saat Ini | 5A--3800A |
| Frekuensi | 50Hz / 60Hz / Disesuaikan hingga 500Hz |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Kapasitas Kelebihan Beban | 1,5 kali arus pengenal selama 60 detik |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ (1000VDC) |
| Kelas Perlindungan | IP00 / IP20 |
| Kelas Suhu | T40 |
| Kelas Isolasi | Kelas F (155℃) |
| Kelas Tahan Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar Manufaktur | IEC289/GB10229/JB9644 |
Dufew Electric berspesialisasi dalam reaktor, resistor, sistem pengereman, transformator, dan solusi elektronika daya yang disesuaikan. Proses pembuatannya meliputi pemrosesan inti baja silikon, penggulungan presisi, impregnasi vakum, pengawetan suhu tinggi, dan pengujian kinerja kelistrikan.
Kontrol kualitas mencakup ketahanan isolasi, ketahanan tegangan, kenaikan suhu, dan verifikasi kinerja kelistrikan untuk memastikan kinerja produk yang andal.
Dufew mendukung desain kelistrikan yang disesuaikan, manufaktur OEM, dokumentasi teknis, dan rekayasa aplikasi untuk berbagai kebutuhan industri.
Produk Dufew diproduksi sesuai dengan persyaratan industri yang diakui, termasuk:
- Sistem Manajemen Mutu ISO 9001
- Kepatuhan CE
- IEC289
- GB10229
- JB9644
Dufew menyediakan solusi pengemasan ekspor profesional sesuai dengan dimensi produk, berat, dan kebutuhan transportasi.
Kemasan meliputi:
- Perlindungan tahan guncangan
- Perlindungan kelembaban untuk transportasi laut
- Kotak kayu berstandar ekspor
- Catatan pemeriksaan pra-pengiriman
Langkah-langkah ini memastikan pengiriman yang aman dan pengoperasian yang andal setelah pemasangan.
| Perbandingan | Memuat Reaktor | Reaktor Keluaran |
|---|---|---|
| Tujuan Utama | Meningkatkan stabilitas sisi beban dan mengurangi efek kabel | Mengurangi tekanan tegangan PWM pada isolasi motor |
| Kekhawatiran Utama | Kapasitansi kabel, fluktuasi arus, stabilitas sistem | tegangan dv/dt dan lonjakan tegangan |
| Aplikasi Khas | Sistem kabel panjang, penggantian beban, peralatan tugas berat | Perlindungan motor dan peningkatan bentuk gelombang |
| Posisi Instalasi | Sisi keluaran VFD | Sisi keluaran VFD |
| Faktor Seleksi | Panjang kabel, karakteristik beban, stabilitas sistem | Insulasi motor, tegangan switching, laju kenaikan tegangan |
Biasanya digunakan ketika jarak kabel motor jauh, karakteristik kabel mempengaruhi kinerja sistem, terjadi trip proteksi inverter, atau peningkatan stabilitas listrik diperlukan pada beban yang berubah-ubah.
Keduanya dipasang pada sisi keluaran VFD, namun keduanya melayani tujuan aplikasi yang berbeda. Produk ini terutama meningkatkan stabilitas sistem dalam kondisi kabel yang panjang, beban yang berubah-ubah, dan lingkungan industri yang menuntut, sementara Reaktor Output lebih berfokus pada pengurangan tekanan tegangan PWM dan melindungi isolasi motor. Pemilihan akhir bergantung pada panjang kabel, karakteristik motor, dan kondisi pengoperasian.
Ya. Dengan mengurangi gangguan frekuensi tinggi dan meningkatkan stabilitas arus, hal ini dapat membantu mengurangi kebisingan dan getaran elektromagnetik selama pengoperasian motor.
Ya. Dufew memberikan solusi khusus yang mencakup tegangan, arus, penurunan tegangan, material belitan, struktur instalasi, dan persyaratan perlindungan sesuai dengan aplikasi industri tertentu.
Dufew Electric memberikan solusi andal untuk aplikasi VFD industri, didukung oleh kemampuan manufaktur profesional, layanan teknik yang disesuaikan, dan kontrol kualitas yang ketat. Dari sistem motor jarak jauh hingga peralatan industri tugas berat, solusinya dirancang untuk meningkatkan stabilitas sistem dan mendukung pengoperasian yang andal.
Hubungi Dufew Electric untuk desain reaktor yang disesuaikan dan kerja sama OEM.
