Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

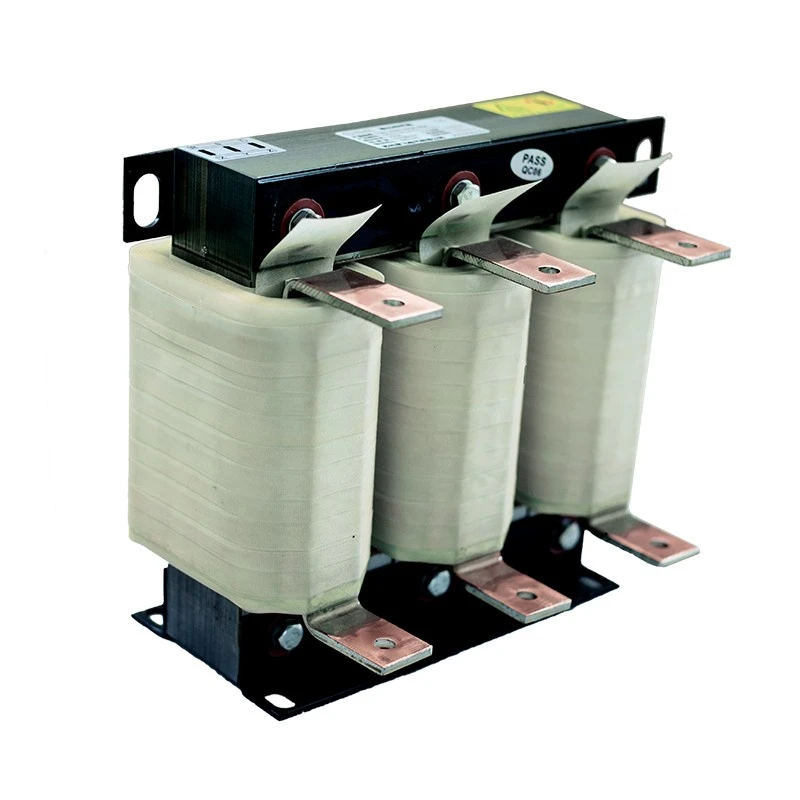

Reaktor Keluaran Listrik Dufew dipasang di antara terminal keluaran VFD dan motor untuk meningkatkan kualitas transmisi daya dan melindungi sistem motor dari tegangan peralihan frekuensi tinggi.
Karakteristik peralihan cepat tegangan keluaran PWM dari VFD dapat menghasilkan tegangan dv/dt yang tinggi, gelombang tegangan pantulan, arus harmonik, dan arus pengisian kabel tambahan. Efek ini menjadi lebih serius bila kabel panjang digunakan antara inverter dan motor.
Dengan menambahkan impedansi yang tepat pada rangkaian keluaran, reaktor membantu menghaluskan bentuk gelombang tegangan, mengurangi lonjakan tegangan terminal motor, menurunkan tegangan isolasi, dan meningkatkan keandalan sistem penggerak industri.
Reaktor Dufew menggunakan inti baja silikon dengan kehilangan rendah, bahan isolasi suhu tinggi, dan struktur belitan yang dioptimalkan untuk memastikan kinerja yang stabil dalam operasi industri yang berkelanjutan.
Ketika kabel antara inverter dan motor terlalu panjang, kapasitansi terdistribusi pada kabel menghasilkan arus pengisian tambahan.
Tanpa perlindungan yang tepat, hal ini dapat menyebabkan:
- Alarm arus lebih VFD
- Pengoperasian motor tidak stabil
- Peningkatan tegangan keluaran inverter
- Mengurangi keandalan sistem
Reaktor Output VFD mengurangi arus pengisian kapasitif dan meningkatkan stabilitas sistem, terutama untuk aplikasi dimana motor dipasang jauh dari kabinet inverter.
Reaktor mengurangi dampak perubahan tegangan PWM frekuensi tinggi yang dihasilkan oleh VFD, membantu melindungi insulasi motor selama pengoperasian berkelanjutan.
Ini menurunkan tekanan tegangan pada belitan motor, mengurangi penuaan isolasi, dan memperpanjang masa pakai motor. Hal ini membantu meningkatkan keandalan sistem secara keseluruhan, terutama dalam aplikasi industri yang menuntut.
Ketika motor dipasang jauh dari lemari VFD, kabel yang panjang dapat meningkatkan arus pengisian dan menyebabkan efek pantulan tegangan.
Reaktor membantu mengurangi dampak ini dengan meningkatkan kualitas bentuk gelombang arus dan membatasi fluktuasi tegangan. Mendukung jarak transmisi kabel yang lebih panjang sambil mempertahankan pengoperasian motor yang stabil.
Desain induktif yang dioptimalkan membantu menekan komponen harmonik frekuensi tinggi yang dihasilkan selama pengoperasian VFD.
Hal ini juga mengurangi kebisingan elektromagnetik motor, arus bocor, dan potensi gangguan pada peralatan otomasi dan kontrol terdekat, sehingga menciptakan lingkungan pengoperasian yang lebih stabil.
Reaktor ini diproduksi dengan inti baja silikon canai dingin, sistem insulasi Kelas F, proses impregnasi vakum, dan opsi belitan tembaga atau aluminium.
Konstruksi kokoh ini memastikan induktansi stabil, pengurangan getaran, dan kinerja termal yang andal untuk operasi industri jangka panjang.
Struktur inti tiga fase yang simetris memberikan kinerja magnetik yang seimbang di semua belitan.
Ini membantu mengurangi kerugian magnetik sambil mempertahankan karakteristik induktansi yang stabil, memastikan kinerja listrik yang konsisten selama operasi VFD.
Reaktor tersedia dalam berbagai konfigurasi, termasuk struktur terbuka IP00 dan penutup pelindung IP20, untuk memenuhi berbagai persyaratan pemasangan.
Ini mendukung metode pemasangan vertikal dan horizontal. Dimensi khusus tersedia untuk disesuaikan dengan ruang kabinet, kondisi pemasangan, dan kebutuhan aplikasi spesifik.
Solusi reaktor Dufew banyak digunakan dalam aplikasi industri yang memerlukan perlindungan motor dan operasi VFD yang stabil.
Aplikasi yang umum meliputi:
- Sistem penggerak frekuensi variabel untuk meningkatkan stabilitas daya dan mengurangi tekanan listrik pada motor.
- Lemari kontrol motor industri, pompa, dan kipas yang memerlukan pengoperasian berkelanjutan yang andal.
- Derek dan alat pengangkat, mesin pertambangan, dan peralatan pelabuhan yang digunakan dalam kondisi kerja yang berat.
- Rolling mill, mesin cetak injeksi, dan mesin tekstil untuk proses produksi yang stabil dan efisien.
- Jalur produksi otomatis dan peralatan energi terbarukan yang mengutamakan kinerja daya yang andal.
| Kondisi Aplikasi | Rekomendasi |
|---|---|
| Panjang kabel motor melebihi 50 meter | Direkomendasikan |
| Diperlukan perlindungan insulasi motor | Direkomendasikan |
| Kebisingan motor perlu dikurangi | Direkomendasikan |
| Interferensi frekuensi tinggi mempengaruhi sensor | Direkomendasikan |
| Akselerasi dan deselerasi yang sering terjadi | Direkomendasikan |
Pemilihan reaktor harus didasarkan pada parameter VFD, kondisi kabel, dan kebutuhan motor untuk memastikan kinerja yang tepat dan pengoperasian yang andal.
Seleksi harus mempertimbangkan faktor-faktor kunci seperti:
- Nilai tegangan dan arus keluaran
- Tenaga motor dan frekuensi pengoperasian
Karakteristik kabel dan kondisi pemasangan juga mempengaruhi pemilihan reaktor, antara lain:
- Panjang kabel dan jenis kabel
- Lingkungan instalasi
- Kapasitansi terdistribusi
Insulasi motor dan kondisi pengoperasian harus dievaluasi agar sesuai dengan solusi reaktor yang sesuai, termasuk:
- Kelas isolasi
- Kondisi pengoperasian
- Persyaratan perlindungan
Dufew menyediakan desain reaktor yang disesuaikan dengan aplikasi industri dan kebutuhan sistem yang berbeda.
CAL-4321-0250-EISA
| Kode | Keterangan |
|---|---|
| CAL | Seri Reaktor AC |
| 4 | Tingkat Tegangan |
| 3 | Tiga Fase |
| 2 | Jenis Reaktor Keluaran |
| 1 | Penurunan Tegangan |
| 0250 | Nilai Saat Ini |
| EI | Struktur Inti |
| S | Jenis Instalasi |
| A | Gulungan Aluminium |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Keluaran PKS |
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi | 50Hz / 60Hz |
| Nilai Saat Ini | 5A - 3800A |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Kapasitas Kelebihan Beban | 1,5 kali arus pengenal selama 60 detik |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 1 Menit |
| Resistensi Isolasi | ≥100MΩ |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155℃) |
| Tingkat Kebisingan | ≤65dB |
| Kehidupan Pelayanan | ≥15 tahun |
Dufew Electric berspesialisasi dalam komponen tenaga industri dan solusi reaktor khusus.
Setiap Reaktor Keluaran diproduksi dengan proses terkontrol termasuk:
- Inspeksi manufaktur inti
- Kontrol proses berliku
- Pengujian ketahanan tegangan tinggi
- Pengujian ketahanan isolasi
- Inspeksi kenaikan suhu
- Verifikasi kinerja listrik
Produk dapat diberikan dengan:
- Kepatuhan sistem manajemen mutu ISO
- Produk bersertifikat CE
- Dokumentasi teknis yang disesuaikan
Sebelum pengiriman, setiap reaktor diperiksa sesuai spesifikasi pelanggan untuk memastikan pemasangan dan pengoperasian yang andal.
Reaktor industri memerlukan perlindungan yang andal selama transportasi internasional karena bobot dan komponen elektromagnetiknya.
Dufew menyediakan:
| Metode Transportasi | Aplikasi |
|---|---|
| Angkutan Laut | Pesanan industri besar dan proyek peralatan lengkap |
| Angkutan Udara | Persyaratan pengiriman sampel dan mendesak |
| Transportasi Darat | Pengiriman industri regional |
Fitur kemasan:
- Perlindungan tahan lembab
- Perbaikan tahan guncangan
- Ekspor kotak kayu standar
- Kemasan yang disesuaikan sesuai dengan ukuran dan berat produk
Ini dipasang di antara terminal keluaran VFD dan motor untuk meningkatkan kualitas bentuk gelombang keluaran dan mengurangi tekanan listrik pada sisi motor.
Biasanya digunakan untuk aplikasi kabel panjang, perlindungan isolasi motor, dan sistem yang terpengaruh oleh lonjakan tegangan, kebisingan, atau gangguan.
Tidak. Komponen sisi input dan sisi motor memiliki fungsi yang berbeda. Yang satu berfokus pada perlindungan catu daya, sementara yang lain meningkatkan kinerja sisi motor.
Ya. Dufew memberikan solusi khusus berdasarkan voltase, arus, persyaratan pemasangan, dan lingkungan pengoperasian.
Dufew Electric menyediakan solusi reaktor yang andal untuk aplikasi VFD industri dengan kemampuan manufaktur profesional, dukungan teknis yang disesuaikan, dan kontrol kualitas yang ketat.
Dari perlindungan motor hingga aplikasi berkendara jarak jauh, Dufew membantu pelanggan meningkatkan keandalan peralatan, mengurangi biaya pemeliharaan, dan mencapai pengoperasian yang stabil.
