Kami menawarkan portofolio komprehensif termasuk resistor, unit pengereman, reaktor, filter daya, dan transformator, dengan opsi penyesuaian penuh untuk memenuhi beragam kebutuhan aplikasi.

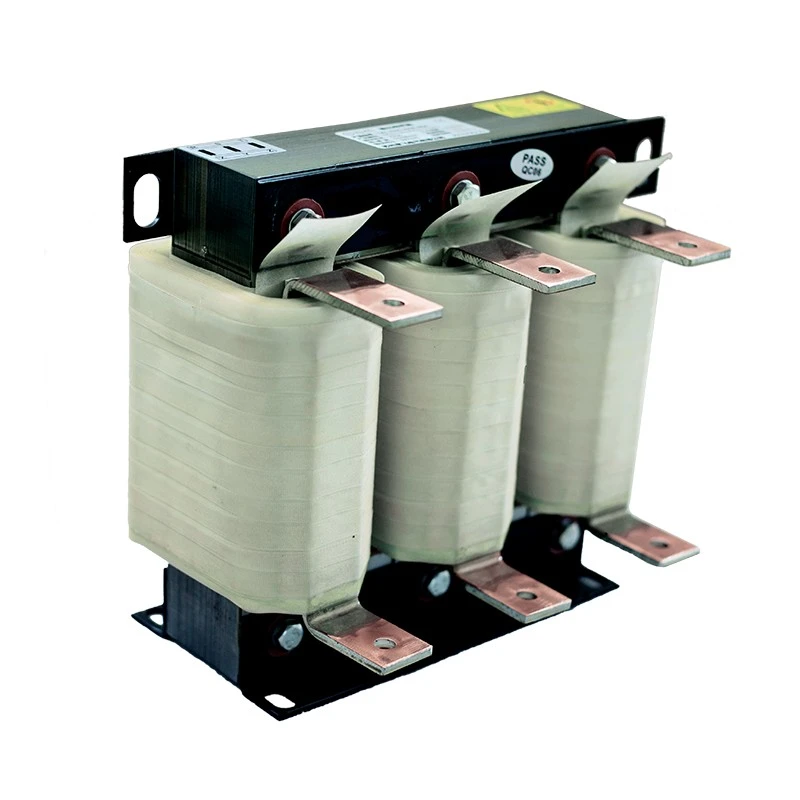

Reaktor Jalur AC Dufew Electric dipasang di antara catu daya AC dan terminal input VFD untuk memberikan impedansi terkontrol, membantu menstabilkan aliran arus dan meningkatkan lingkungan listrik secara keseluruhan.
Reaktor membantu mengurangi arus harmonik yang dihasilkan oleh rangkaian penyearah VFD, membatasi perubahan arus mendadak, melindungi komponen input inverter, dan meningkatkan keandalan sistem tenaga secara keseluruhan.
Penggerak frekuensi variabel (VFD) modern menggunakan teknologi peralihan kecepatan tinggi untuk mengontrol kecepatan motor dan meningkatkan efisiensi energi. Namun, proses peralihan dan karakteristik masukan nonlinier dapat menyebabkan gangguan listrik pada sistem tenaga.
Tanpa perlindungan masukan yang tepat, sistem VFD mungkin mengalami distorsi arus harmonik, lonjakan arus masukan, fluktuasi tegangan, gangguan listrik, dan peningkatan tekanan pada komponen inverter.
Masalah ini dapat menyebabkan peralatan listrik menjadi terlalu panas, mengurangi masa pakai inverter, merusak kapasitor bus DC, pengoperasian motor tidak stabil, dan waktu henti peralatan yang tidak terduga.
Penyearah input VFD dapat menghasilkan arus harmonik yang mempengaruhi jaringan listrik, terutama pada fasilitas yang mengoperasikan beberapa sistem inverter.
Ini mengurangi dampak harmonik dengan menambahkan impedansi ke sirkuit input, membantu meningkatkan kualitas daya dan menjaga lingkungan listrik lebih stabil.
Manfaatnya meliputi:
- Mengurangi umpan balik harmonis ke catu daya
- Peningkatan stabilitas gelombang tegangan
- Mengurangi interferensi antar peralatan listrik
- Perlindungan yang lebih baik untuk kapasitor dan transformator daya
Untuk pabrik dengan beberapa penggerak kecepatan variabel, hal ini membantu menciptakan sistem tenaga yang lebih andal dan stabil.
Selama penyalaan motor, akselerasi, perubahan beban, atau kondisi daya tidak stabil, dampak arus berlebih dapat terjadi dan mempengaruhi komponen inverter.
Reaktor membantu mengurangi tegangan listrik dengan membatasi arus lonjakan masukan, mengurangi tegangan pada jembatan penyearah, melindungi komponen bus DC inverter, dan meningkatkan keandalan VFD jangka panjang.
Ini sangat cocok untuk sistem tenaga industri dengan kapasitas hubung singkat tinggi atau transformator impedansi rendah.
Lingkungan industri memerlukan komponen listrik yang dapat beroperasi terus menerus di bawah perubahan beban dan kondisi kerja yang menuntut.
Reaktor Jalur AC Listrik Dufew mengadopsi desain elektromagnetik yang dioptimalkan dan teknologi insulasi untuk mencapai kinerja induktansi yang stabil, kenaikan suhu yang lebih rendah, pengurangan getaran elektromagnetik, dan pengoperasian jangka panjang yang andal.
Reaktor menggunakan bahan inti baja silikon canai dingin berkualitas tinggi untuk mengurangi kehilangan magnet dan mempertahankan kinerja induktansi yang stabil selama operasi berkelanjutan.
Desain ini menyediakan:
- Menurunkan kehilangan energi dan meningkatkan efisiensi pengoperasian
- Kinerja termal yang lebih baik dalam kondisi beban terus menerus
- Karakteristik kelistrikan stabil
- Kinerja yang andal untuk operasi industri jangka panjang
Berdasarkan kebutuhan arus yang berbeda, Dufew Electric menyediakan struktur belitan yang dioptimalkan untuk memastikan kinerja kelistrikan yang andal dalam berbagai aplikasi industri.
Fitur desain berliku:
- Opsi belitan tembaga atau aluminium untuk kebutuhan aplikasi berbeda
- Desain konduktor arus tinggi untuk mendukung kondisi pengoperasian yang menuntut
- Peningkatan kinerja pembuangan panas
- Mengurangi kenaikan suhu belitan selama pengoperasian
Struktur yang dioptimalkan ini memungkinkan reaktor memenuhi kebutuhan arus industri yang berbeda sambil mempertahankan operasi yang stabil dan efisien.
Rakitan belitan diproses melalui impregnasi vakum dan pengawetan suhu tinggi, meningkatkan kinerja insulasi dan meningkatkan kekuatan mekanik secara keseluruhan.
Prosesnya membaik:
- Kekuatan isolasi untuk pengoperasian yang lebih aman
- Stabilitas mekanis dalam kondisi getaran
- Ketahanan terhadap getaran dan dampak lingkungan
- Daya tahan pengoperasian jangka panjang
Proses manufaktur ini membantu mempertahankan kinerja yang andal dan memperpanjang masa pakai di lingkungan industri.
Pemilihan Reaktor Saluran AC yang benar memerlukan kesesuaian parameter reaktor dengan sistem VFD.
Dufew Electric mengevaluasi faktor-faktor berikut:
| Parameter Seleksi | Pertimbangan Desain |
|---|---|
| Tegangan PKS | Menentukan tingkat isolasi dan konfigurasi reaktor |
| Nilai Saat Ini | Menentukan ukuran konduktor dan desain termal |
| Tenaga Motorik | Mempengaruhi pemilihan kapasitas reaktor |
| Penurunan Tegangan | Menentukan persyaratan impedansi |
| Frekuensi Operasi | Mempengaruhi desain elektromagnetik |
| Lingkungan Instalasi | Menentukan perlindungan dan struktur pemasangan |
Sebelum penawaran, pelanggan harus memberikan:
- Nilai daya VFD
- Tegangan masukan
- Nilai saat ini
- Penurunan tegangan yang diperlukan
- Kondisi instalasi
- Lingkungan pengoperasian
| Barang | Reaktor Saluran AC | Reaktor Keluaran |
|---|---|---|
| Posisi Instalasi | Antara catu daya dan masukan VFD | Antara keluaran VFD dan motor |
| Fungsi Utama | Mengurangi harmonisa masukan dan arus lonjakan | Lindungi isolasi motor dan kurangi tegangan bentuk gelombang keluaran |
| Aplikasi Utama | Peningkatan kualitas daya | Perlindungan motor kabel panjang |
| Pengguna Biasa | Sistem VFD industri | Motor dengan sambungan kabel jarak jauh |
Dufew Electric menyediakan solusi reaktor masukan dan keluaran sesuai dengan kebutuhan sistem.
Sistem industri yang berbeda memerlukan konfigurasi kelistrikan dan metode pemasangan yang berbeda. Dufew Electric menyediakan solusi reaktor yang disesuaikan berdasarkan kebutuhan aplikasi, membantu pelanggan mencapai kinerja yang andal dan integrasi yang lancar ke berbagai sistem kontrol industri.
Reaktor dapat disesuaikan menurut parameter kelistrikan utama, termasuk tegangan pengenal, arus pengenal, persentase penurunan tegangan, dan frekuensi pengoperasian, untuk memenuhi kebutuhan sistem tenaga yang berbeda.
Untuk beradaptasi dengan tata letak kabinet dan lingkungan pemasangan yang berbeda, reaktor Dufew mendukung berbagai opsi pemasangan, termasuk pemasangan kabinet, pemasangan mandiri, pemasangan vertikal, dan pemasangan horizontal.
Menurut kondisi aplikasi spesifik dan kebutuhan saat ini, pelanggan dapat memilih bahan belitan yang sesuai, termasuk belitan tembaga atau belitan aluminium.
Dengan opsi konfigurasi yang fleksibel dan desain yang disesuaikan, reaktor Dufew dapat diintegrasikan ke dalam sistem kontrol industri yang berbeda dengan tetap menjaga pengoperasian yang stabil dan andal.
Reaktor Saluran AC Listrik Dufew banyak digunakan dalam sistem industri yang memerlukan peningkatan kualitas daya VFD dan perlindungan listrik.
| Aplikasi | Peralatan Khas | Manfaat Utama |
|---|---|---|
| Otomasi Industri | Mesin CNC, jalur produksi, sistem servo | Peningkatan stabilitas listrik |
| Sistem Penggerak Motor | Pompa, kipas angin, kompresor, konveyor | Mengurangi stres inverter |
| Alat Berat | Derek, elevator, sistem pengangkat | Pengoperasian yang andal di bawah perubahan beban |
| Industri Manufaktur | Pabrik penggilingan, peralatan pemrosesan | Peningkatan kualitas daya |
| Sistem Energi Terbarukan | Sistem inverter, peralatan penyimpanan energi | Konversi daya yang stabil |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Saluran AC |
| Nilai Tegangan | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi Kerja | 50Hz / 60Hz / Hingga 500Hz |
| Nilai Saat Ini | 5A - 3800A |
| Penurunan Tegangan | 0,5% / 1% / 2% / 4% |
| Kemampuan Kelebihan Beban | 1,5 kali arus pengenal selama 60 detik |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1 Menit |
| Resistensi Isolasi | ≥100MΩ (1000VDC) |
| Tingkat Perlindungan | IP00 / IP20 |
| Kelas Isolasi | T40/F (155℃) |
| Kelas Tahan Api | UL94V-2 |
| Tingkat Kebisingan | ≤65dB |
| Kehidupan Pelayanan | ≥15 tahun |
| Standar | IEC289:1987 / GB10229-88 / JB9644-1999 |
Contoh: CAL-4312-0250-EISA
| Kode | Keterangan |
|---|---|
| CAL | Reaktor Saluran AC |
| 4 | Tingkat Tegangan (2=220V, 4=380V, 6=690V) |
| 3 | Nomor Fase |
| 1 | Tipe Reaktor |
| 2 | Penurunan Tegangan |
| 0250 | Nilai Saat Ini |
| EI | Struktur Inti |
| S | Struktur Instalasi |
| A | Bahan Berliku |
Sebelum pengiriman, Dufew Electric melakukan inspeksi kelistrikan dan struktural untuk memastikan pengoperasian yang andal.
Pengujian meliputi:
| Barang Tes | Persyaratan |
|---|---|
| Uji Resistansi Isolasi | ≥100MΩ |
| Uji Kekuatan Dielektrik | 3000VAC |
| Uji Kenaikan Suhu | Menurut beban terukur |
| Verifikasi Parameter Listrik | Induktansi dan konfirmasi arus |
| Inspeksi Penampilan | Inspeksi inti, belitan, terminal |
Dufew Electric berspesialisasi dalam komponen elektronika daya dan solusi kelistrikan khusus, menyediakan Reaktor Saluran AC yang andal untuk berbagai aplikasi industri.
Dengan kemampuan manufaktur terintegrasi, Dufew mengelola proses produksi utama mulai dari pemrosesan inti dan pembuatan koil hingga perakitan akhir dan pemeriksaan kualitas.
Proses manufaktur meliputi pemotongan baja silikon, perakitan inti, dan pemeriksaan kinerja magnetik untuk memastikan karakteristik elektromagnetik yang stabil.
Dufew menyediakan opsi belitan tembaga dan aluminium dengan perawatan insulasi profesional dan proses impregnasi vakum untuk meningkatkan keandalan dan daya tahan produk.
Produksi akhir meliputi instalasi terminal, pengujian kelistrikan, dan pemeriksaan kualitas untuk memastikan setiap reaktor memenuhi standar kinerja yang disyaratkan.
Kemampuan manufaktur terintegrasi ini memungkinkan Dufew Electric menyediakan Reaktor Jalur AC standar dan solusi khusus untuk berbagai aplikasi industri.
Dufew Electric mengikuti prosedur manajemen kualitas terstruktur untuk memastikan kinerja produk yang konsisten dan pengoperasian yang andal sepanjang masa pakai.
Dokumen mutu yang tersedia meliputi:
- Sertifikasi Sistem Manajemen Mutu ISO
- Sertifikasi CE
- Laporan Pengujian Produk
Dokumen teknis dan catatan inspeksi dapat diberikan sesuai dengan kebutuhan proyek pelanggan.
Reaktor Jalur AC memerlukan perlindungan terhadap kelembapan, getaran, dan benturan mekanis selama pengangkutan.
Dufew Listrik menyediakan:
- Kemasan berstandar ekspor
- Perlindungan kelembaban
- Perbaikan internal yang diperkuat
- Label identifikasi produk
Sebelum pengiriman, teknisi mengkonfirmasi:
- Spesifikasi produk
- Berat dan dimensi
- Persyaratan instalasi
- Persyaratan pengiriman
Pilih reaktor yang sesuai berdasarkan peringkat daya VFD, tegangan masukan, arus pengenal, dan penurunan tegangan yang diperlukan untuk memastikan kompatibilitas dengan sistem aplikasi.
Sebelum pemasangan, periksa kondisi produk dengan cermat, termasuk kondisi inti, tampilan belitan, dan sambungan terminal untuk memastikan reaktor siap dioperasikan.
Metode koneksi standar adalah:
Catu Daya → Reaktor Saluran AC → Input VFD
Reaktor harus dipasang di area yang berventilasi baik dengan ruang yang cukup untuk pembuangan panas dan pemeliharaan di masa mendatang.
Selama penyambungan listrik, pastikan perkabelan yang benar, sambungan terminal yang aman, dan ground yang tepat untuk menjaga pengoperasian yang aman dan andal.
Setelah pemasangan, lakukan uji pengoperasian dengan memeriksa kebisingan pengoperasian, memantau kenaikan suhu, dan memverifikasi kinerja sistem secara keseluruhan.
Reaktor Saluran AC dipasang di sisi input penggerak frekuensi variabel (VFD) untuk mengurangi distorsi harmonik, membatasi lonjakan arus, meningkatkan kualitas daya, dan melindungi komponen inverter dari tekanan listrik.
Tidak semua aplikasi VFD memerlukan reaktor masukan. Direkomendasikan untuk sistem dengan masalah harmonik, catu daya tidak stabil, fluktuasi arus yang sering terjadi, pengoperasian beberapa inverter, atau peralatan listrik yang sensitif.
Penurunan tegangan yang sesuai bergantung pada persyaratan kualitas daya sistem, kondisi harmonik, karakteristik input, dan lingkungan pengoperasian. Dufew Electric mengevaluasi parameter aplikasi dan merekomendasikan konfigurasi yang sesuai.
Ya. Dengan mengurangi dampak arus dan tekanan listrik pada sisi input VFD, hal ini membantu meningkatkan stabilitas sistem dan memperpanjang masa pakai komponen inverter.
Ya. Dufew Electric memberikan solusi khusus sesuai dengan tegangan, arus, frekuensi, struktur instalasi, material belitan, dan kebutuhan proyek lainnya.
Pelanggan harus menyediakan:
- Peringkat daya PKS
- Tegangan masukan
- Nilai saat ini
- Penurunan tegangan yang diperlukan
- Lingkungan instalasi
- Kondisi pengoperasian
Dufew Electric menyediakan solusi Reaktor Saluran AC khusus untuk pelanggan industri yang memerlukan peningkatan perlindungan VFD, kontrol harmonik, dan manajemen kualitas daya.
Dengan kemampuan manufaktur profesional, dukungan teknik, dan prosedur pengujian yang lengkap, Dufew Electric membantu pelanggan mengembangkan solusi yang andal untuk sistem penggerak industri.
Kirimkan parameter VFD dan persyaratan aplikasi Anda ke Dufew Electric, dan teknisi kami akan merekomendasikan konfigurasi yang sesuai berdasarkan kondisi pengoperasian Anda.
