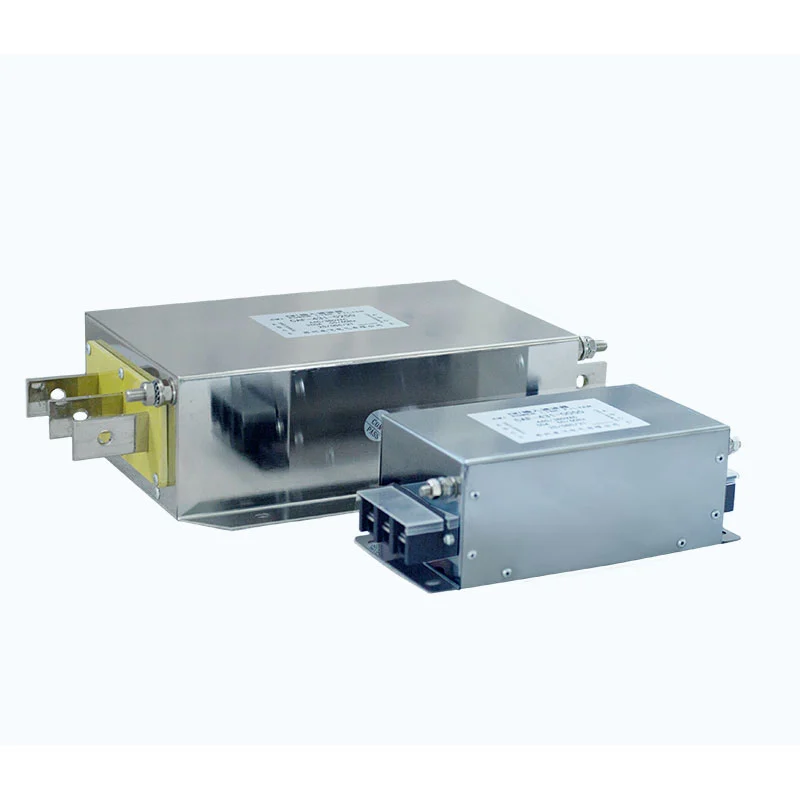

Filter Fase Tunggal

Filter Fase Tunggal Listrik Dufew dirancang untuk menekan interferensi elektromagnetik yang dihasilkan oleh peralatan elektronik daya selama operasi peralihan frekuensi tinggi.

Dipasang di antara catu daya AC dan terminal input peralatan (L/N), filter menggunakan induktor, kapasitor, dan komponen peredam untuk membentuk jaringan penyaringan LC yang dioptimalkan. Sirkuit ini memberikan impedansi tinggi terhadap sinyal interferensi frekuensi tinggi yang tidak diinginkan sekaligus memungkinkan transmisi daya normal 50Hz/60Hz.

Selama pengoperasian sistem VFD satu fasa, penggerak servo, dan catu daya switching, kebisingan switching frekuensi tinggi dapat merambat melalui kabel daya dan mempengaruhi peralatan elektronik di dekatnya.

Filter secara efektif mengurangi:

- Interferensi mode diferensial antar saluran listrik

- Interferensi mode umum antara saluran listrik dan ground

- Melakukan transmisi kebisingan elektromagnetik

- Risiko kerusakan peralatan terkait EMC

Melalui desain sirkuit yang dioptimalkan dan pencocokan komponen, Dufew Single-Phase Filter memberikan kinerja atenuasi yang stabil, arus bocor yang terkendali, dan pengoperasian yang andal di lingkungan industri.

Teknologi Penekanan EMI Tingkat Lanjut

Optimized LC Filtering Circuit

Filter ini mengintegrasikan induktor, kapasitor, dan komponen redaman untuk menciptakan jaringan impedansi selektif frekuensi.

Desainnya menyediakan:

- Redaman interferensi frekuensi tinggi

- Peningkatan isolasi kebisingan

- Transmisi daya yang stabil

- Peningkatan kinerja kepatuhan EMC

Peredam Kebisingan Mode Umum dan Mode Diferensial

Interferensi listrik yang ditimbulkan oleh perangkat switching biasanya terjadi melalui dua jalur transmisi.

Interferensi Mode Diferensial

Terjadi di antara saluran listrik dan terutama disebabkan oleh rangkaian peralihan dan komponen konversi daya.

Interferensi Mode Umum

Terjadi antara saluran listrik dan tanah dan dapat mempengaruhi sistem kontrol sensitif, perangkat komunikasi, dan instrumen presisi.

Dufew mengoptimalkan sirkuit penyaringan untuk menekan mode interferensi dan meningkatkan stabilitas sistem secara keseluruhan.

Keuntungan Teknis

1. Peningkatan Kompatibilitas Elektromagnetik

Filter membantu mengurangi transmisi interferensi antara peralatan elektronik dan jaringan catu daya, mendukung emisi konduksi yang lebih rendah, meningkatkan kinerja EMC, mengurangi gangguan pada peralatan di sekitar, dan pengoperasian sistem yang lebih stabil.

2. Desain Ringkas untuk Lemari dengan Ruang Terbatas

Struktur fase tunggal dirancang untuk instalasi listrik kompak, dengan tapak instalasi kecil, kabel L/N sederhana, dan integrasi kabinet fleksibel. Konfigurasi praktisnya juga memudahkan penggantian dan perawatan rutin.

3. Kinerja Industri yang Andal

Dufew menerapkan proses manufaktur terkontrol untuk mendukung operasi yang stabil di lingkungan otomasi industri. Pertimbangan utama meliputi pemilihan komponen magnetik, struktur insulasi, verifikasi parameter listrik, dan evaluasi kinerja termal untuk kondisi pengoperasian berkelanjutan.

Aplikasi Khas

Filter Fase Tunggal Dufew cocok untuk peralatan elektronik yang memerlukan peningkatan kinerja EMC dan pengurangan gangguan saluran listrik.

Aplikasi yang umum mencakup otomasi industri dan peralatan manufaktur, serta elektronik medis, sistem laboratorium, jalur produksi elektronik, dan peralatan komunikasi yang memerlukan kualitas daya yang stabil dan kontrol EMI yang efektif.

Kemampuan Desain yang Disesuaikan

Aplikasi yang berbeda memerlukan karakteristik pemfilteran yang berbeda. Dufew Electric memberikan solusi khusus berdasarkan tegangan pengenal, arus pengenal, karakteristik daya peralatan, persyaratan EMC, ruang pemasangan, dan kondisi lingkungan.

Dukungan teknik mencakup pemilihan produk, pencocokan parameter, dan evaluasi aplikasi untuk membantu menentukan konfigurasi filter yang sesuai untuk peralatan dan kondisi pengoperasian yang diinginkan.

Kemampuan Manufaktur & Jaminan Kualitas

Dufew Electric berspesialisasi dalam komponen elektronika daya industri, termasuk filter EMI, filter harmonik, reaktor, resistor pengereman, dan solusi kelistrikan khusus. Untuk produksi Filter Fase Tunggal, proses utama meliputi pembuatan komponen magnetik, perakitan presisi, pengujian parameter listrik, verifikasi kinerja isolasi, dan evaluasi keandalan termal.

Pemeriksaan kualitas utama mungkin mencakup:

- Pengujian ketahanan isolasi
- Pengujian ketahanan dielektrik
- Verifikasi kinerja listrik
- Pemeriksaan penampilan akhir

Dufew Electric mendukung manufaktur OEM, solusi filter khusus, dukungan aplikasi teknis, dan kerja sama proyek industri sesuai dengan kebutuhan pelanggan.

Spesifikasi Teknis

Filter Fase Tunggal vs Filter Tiga Fase

Pertanyaan Umum

Q1: Peralatan apa yang memerlukan Filter Fase Tunggal?

Filter Fase Tunggal biasanya digunakan untuk sistem VFD fase tunggal, penggerak servo, catu daya switching, sistem UPS, pengontrol industri, dan peralatan elektronik lainnya yang memerlukan penekanan EMI.

Q2: Di mana filter EMI harus dipasang?

Filter harus dipasang di sisi masukan daya AC antara terminal catu daya dan peralatan. Pemasangan yang benar membantu mencegah interferensi yang ditimbulkan oleh peralatan kembali ke jaringan listrik.

Q3: Dapatkah filter ini digunakan pada sisi keluaran inverter?

Tidak. Filter EMI sisi masukan dirancang untuk menekan interferensi saluran listrik. Aplikasi keluaran VFD memerlukan filter keluaran khusus, filter gelombang sinus, atau filter dv/dt.

Q4: Bagaimana cara memilih model filter yang benar?

Pemilihan harus mempertimbangkan tegangan pengenal, arus pengoperasian, jenis peralatan, persyaratan EMC, lingkungan pemasangan, dan ruang kabinet. Dufew memberikan rekomendasi yang disesuaikan berdasarkan kondisi aplikasi aktual.
